DESCRIPTION DU PANNEAU

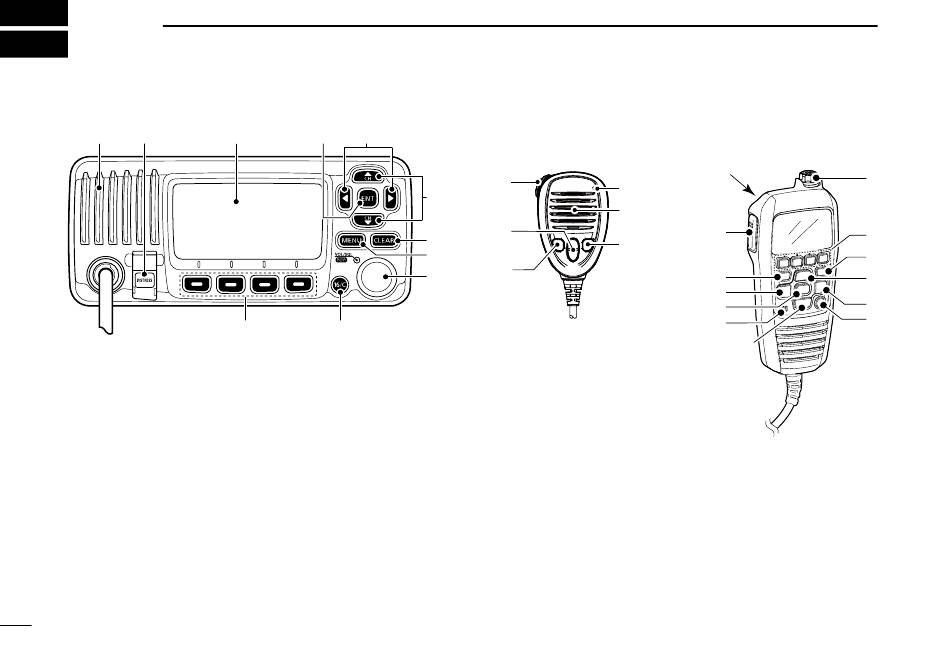

■ Panneau avant (IC-M423GE)

Haut-parleur Affichage des fonctions
1
1 TOUCHE DÉTRESSE [DISTRESS]
2 TOUCHE ENTRÉE [ENT]
3 TOUCHES GAUCHE/DROITE [◄]/[►]
4 TOUCHES HAUT/BAS [▲]/[▼]
5 TOUCHE EFFACER [CLEAR]
6 TOUCHE MENU [MENU]
7 COMMUTATEUR D'ALIMENTATION/DE VOLUME/SI-
LENCIEUX [PWR/VOL/SQL]
(également appelées [DIAL] dans ce manuel).
8 TOUCHE DU CANAL D'APPEL/CANAL 16 [16/C]
9 TOUCHES LOGICIELLES
51
2 3
9 8

■ Microphone

Microphone du haut-
parleur :(IC-M423GE)
2
4
3
5
6
7
7
Microphone/haut-parleur
1 TOUCHE DÉTRESSE [DISTRESS]
2 COMMUTATEUR PTT [PTT]
3 TOUCHES HAUT/BAS DU CANAL [▲]/[▼]
4 TOUCHE MENU [MENU]
5 TOUCHES GAUCHE/DROITE [◄]/[►]
6 TOUCHE ENTRÉE [ENT]
7 TOUCHE PUISSANCE D'ÉMISSION [H/L]
8 TOUCHES HAUT/BAS [▲]/[▼]
9 TOUCHE DU CANAL D'APPEL/CANAL 16 [16/C]
10 TOUCHE EFFACER [CLEAR]
11 TOUCHES LOGICIELLES
12 COMMUTATEUR D'ALIMENTATION/DE VOLUME/SI-
LENCIEUX [PWR/VOL/SQL]
(également appelées [DIAL] dans ce manuel).
Microphone de
commande :(IC-M400BBE)
1
Microphone
Haut-parleur
2
9
4
5
6
8
12
11
10
8
5
9
