4.2.8 Possibilités de raccordement à AS-Interface

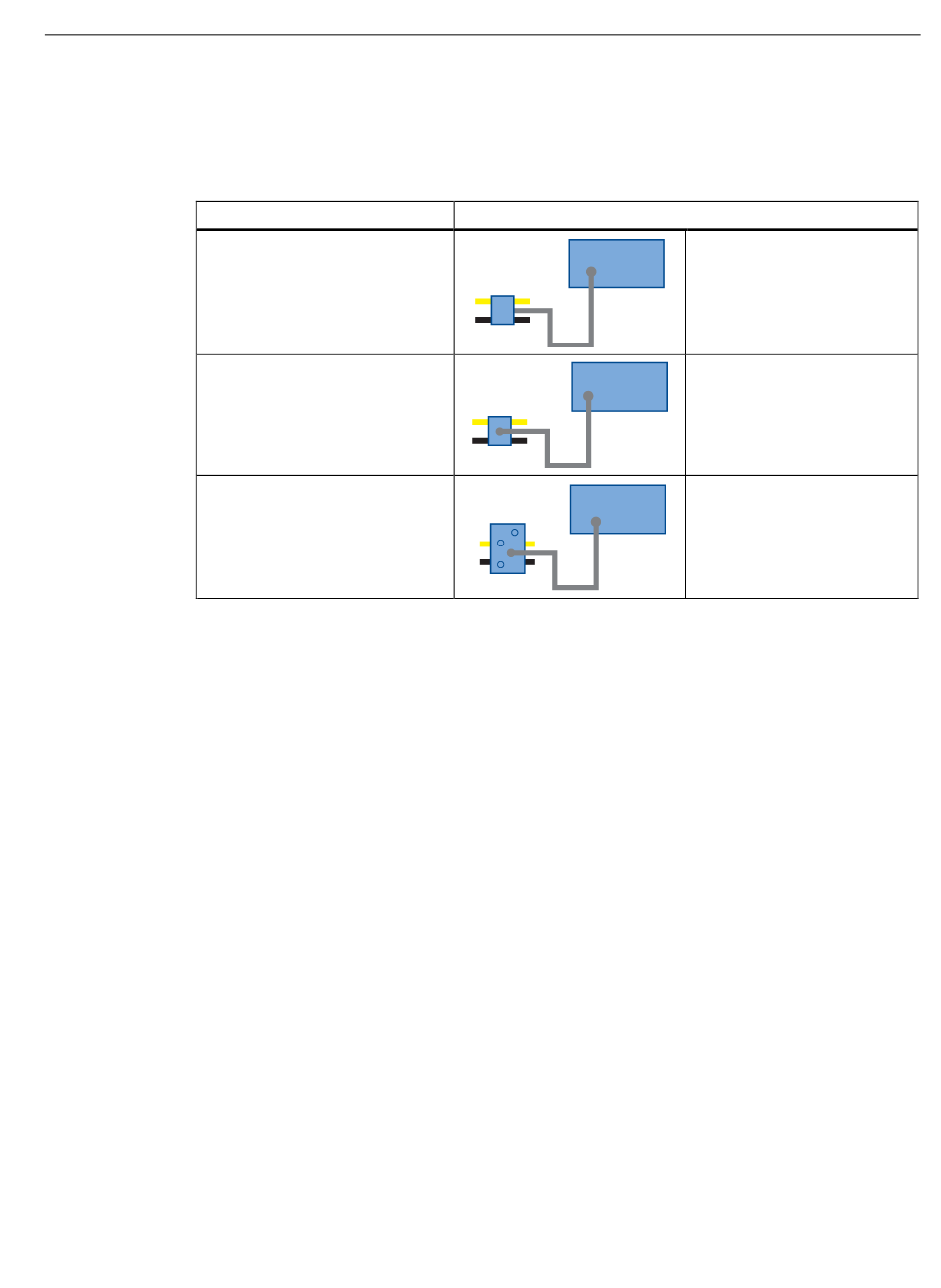

Le tableau suivant indique les différentes possibilités de raccordement du départ-moteur au
câble de bus AS-Interface et à la tension auxiliaire 24 V CC.
Départ-moteur
plus dérivation M12 avec câble
surmoulé
plus dérivation M12 avec
connecteur femelle plus câble M12
séparé
plus 4 x dérivation M12 plus câble
M12 séparé
1) Ces câbles sont à confectionner à partir de :
câble de commande 3RK1 902-4GB50-4AA0, connectorisé à une extrémité avec un connecteur
femelle M12 coudé, 5 m, max. 4 A et
connecteur femelle M12 3RK1 902-4CA00-4AA0 coudé pour raccord vissé, 4 points, max.
0,75 mm
Les câbles peuvent être remplacés par :
câble de commande 3RK1 902-4GB50-4AA0, connectorisé à une extrémité avec un connecteur
femelle M12, 5 m et
connecteur femelle M12 3RK1 902-4CA00-4AA0 coudé pour raccord vissé, 4 points, max.
0,75 mm
Exemples de raccordement pour départ-moteur
Les directives générales de montage suivantes s'appliquent pour AS-Interface :
● Pour tous les câbles de liaison M12, le courant maximal admissible est limité à 4 A,
la section des câbles n'est que de 0,34 mm². Pour le raccordement du départ-moteur,
vous pouvez utiliser les câbles de liaison M12 sus-mentionnés comme câbles de
dérivation.
● La chute de tension due à l'impédance ohmique (env. 0,11 Ω/m) doit être prise en
compte.
● Les longueurs maximales des câbles ronds conduisant AS-i et U
commun sont les suivantes :
– par câble de dérivation entre la dérivation et le module : 5 m maximum
– somme de tous les segments de câble rond dans un réseau AS-Interface : 20 m
M200D AS-Interface Basic
Manuel, 08/2014, A5E01668090A/RS-AA/004
1)
1)
, codage A, max. 4 A.
2
, codage A, max. 4 A.
2
maximum
Connexion AS-i avec U
AUX
Montage / raccordement
4.2 Raccordement
3RK1901-1NR21 (1 m)
3RK1901-1NR22 (2 m)
3RK1901-1NR20
3RK1901-1NR00
dans un câble
AUX
