222 | Eesti
180˚

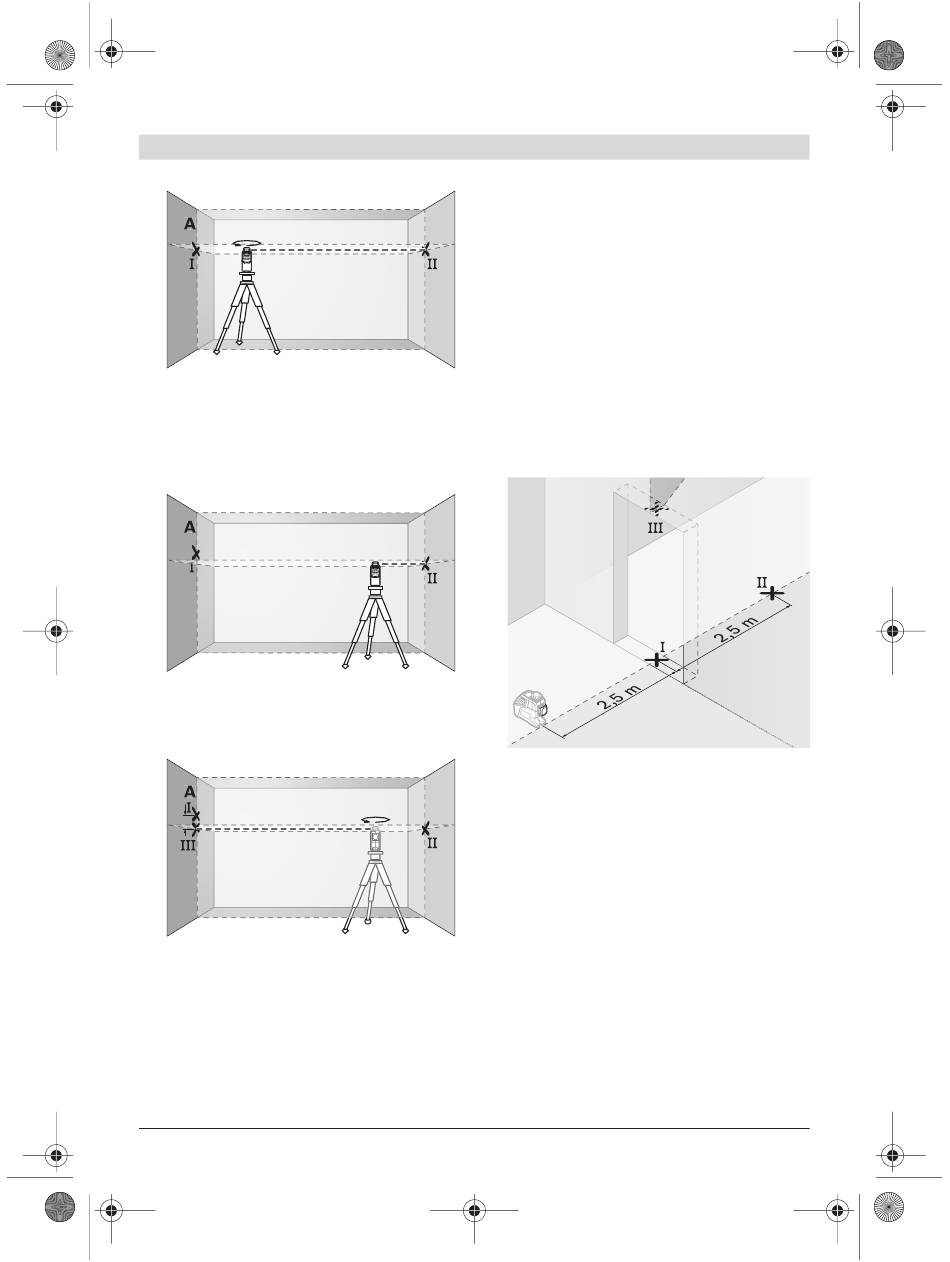

– Pöörake seadet 180°, laske seadmel nivel-
leeruda ja märkige laserjoonte ristumispunkt
vastasasuvale seinale B (punkt II).
– Asetage seade – ilma seda pööramata –
seina B lähedale, lülitage sisse ja laske sead-
mel nivelleeruda.
– Rihtige seadme kõrgus välja nii (statiivi abil
või vajadusel midagi seadme alla asetades),
et laserjoonte ristumispunkt ühtiks eelnevalt
seinale B märgitud punktiga II.
d d
– Pöörake seadet 180°, muutmata seadme
kõrgust. Rihtige seade seina A suhtes välja
nii, et vertikaalne laserjoon läbiks eelnevalt
märgitud punkti I. Laske seadmel nivelleeru-
da ja märkige laserjoonte ristumispunkt
seinale A (punkt III).
– Vahe d kahe seinale A märgitud punkti I ja III
vahel annab mõõteseadme tegeliku
kõrvalekalde vertikaalist rõhtteljel.
1 609 929 S04 | (30.6.09)
2 x 5 m = 10 m kaugusel on lubatud maksi-
maalne kõrvalekalle:
B
10 m x ±0,2 mm/m = ±2 mm.
Vahe d punktide I ja III vahel tohib järelikult olla
maksimaalselt 2 mm.
Vertikaaljoone loodimistäpsuse kontroll
Kontrollimiseks läheb vaja ukseava, mille mõle-
mal pool on vähemalt 2,5 m vaba (stabiilset)
pinda.
– Asetage seade ukseavast 2,5 m kaugusele
stabiilsele ühetasasele pinnale (mitte
statiivile). Laske mõõteseadmel
vertikaalrežiimis automaatselt nivelleeruda ja
suunake laserkiir ukseavale.
B
– Märkige vertikaalse laserkiire keskpunkt
ukseava põrandale (punkt I), 5 m kaugusele
B
ukseavast (punkt II) ning ukseava ülemisele
180˚
servale (punkt III).
