Correction de charge (valeurs de correction correspondant aux valeurs de référence)
5.6 Correction de charge (valeurs de correction cor-
respondant aux valeurs de référence)
Cette section décrit comment corriger les valeurs mesurées en fonction d'un échantillon de référence.
Un échantillon ayant une valeur mesurée connue est mesuré. Ensuite, un coefficient de correction est calculé
et utilisé pour corriger les futures valeurs mesurées. Le coefficient de correction peut être acquis en utilisant
jusqu'à cinq conditions de compensation.
Jusqu'à cinq ensembles de conditions de correction peuvent être enregistrés.
Vous pouvez configurer les sept paramètres suivants (dans l'ordre) pour chaque ensemble de conditions de
correction :
Fréquence de
1.
correction
FREQ
(p. 115)
Gamme de correction
2.
RANGE
(p. 115)
Niveau de signal de
correction
3.
LEVEL
(p. 116)
Polarisation DC
4.
DC BIAS
(p. 117)
Type de paramètre
5.
MODE
(p. 117)
Valeur de référence 1
6.
REF1
(p. 118)
Valeur de référence 2
7.
REF2
(p. 118)
Le coefficient de correction est calculé à partir des valeurs de référence de Z et θ obtenues à par-
tir des valeurs de réglage et des données réelles acquises à partir de l'échantillon de référence à
chacune des fréquences de correction.
Coefficient de correction de Z =
Valeur de correction de θ = (valeur de référence de θ) - (données réelles de θ)
Les valeurs mesurées de Z et θ sont d'abord compensées en utilisant les équations suivantes, puis
les paramètres individuels des valeurs Z et θ compensées sont employées.
Z = (Z avant correction) × (coefficient de correction de Z)
θ = (θ avant correction) + (valeur de correction de θ)
112

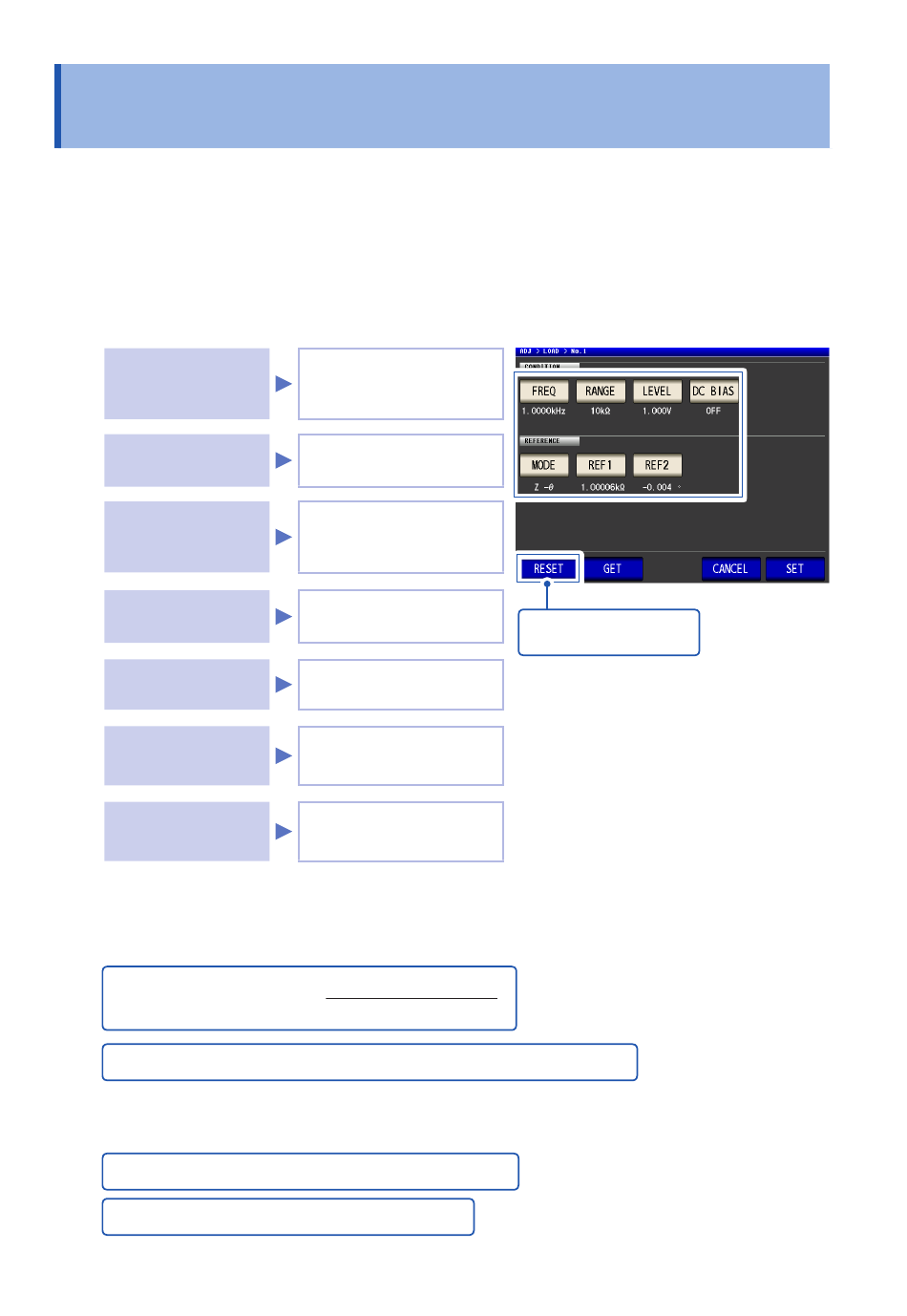

Définissez la fréquence de me-
sure utilisée pour mesurer et cor-
riger l'échantillon de référence.
Définissez la gamme à corriger.
Définissez le type et la valeur
du mode de signal de mesure à
corriger.
Activez ou désactivez la polari-
sation DC et définissez la valeur.
Réglez le paramètre à utiliser
comme valeur de référence.
Définissez la valeur de référence
Z/ Cs/ Cp/ Ls/ Lp/ Rs sélectionnée
pour le type de paramètre.
Réglez la valeur de référence
θ/ D/ Rs/ Rp/ Q/ X sélectionnée
pour le type de paramètre.
(Valeur de référence de Z)
(Données réelles de Z)
Réinitialise les conditions
de correction (p. 119).
