Arcam rPhono Guide De Démarrage Rapide page 57

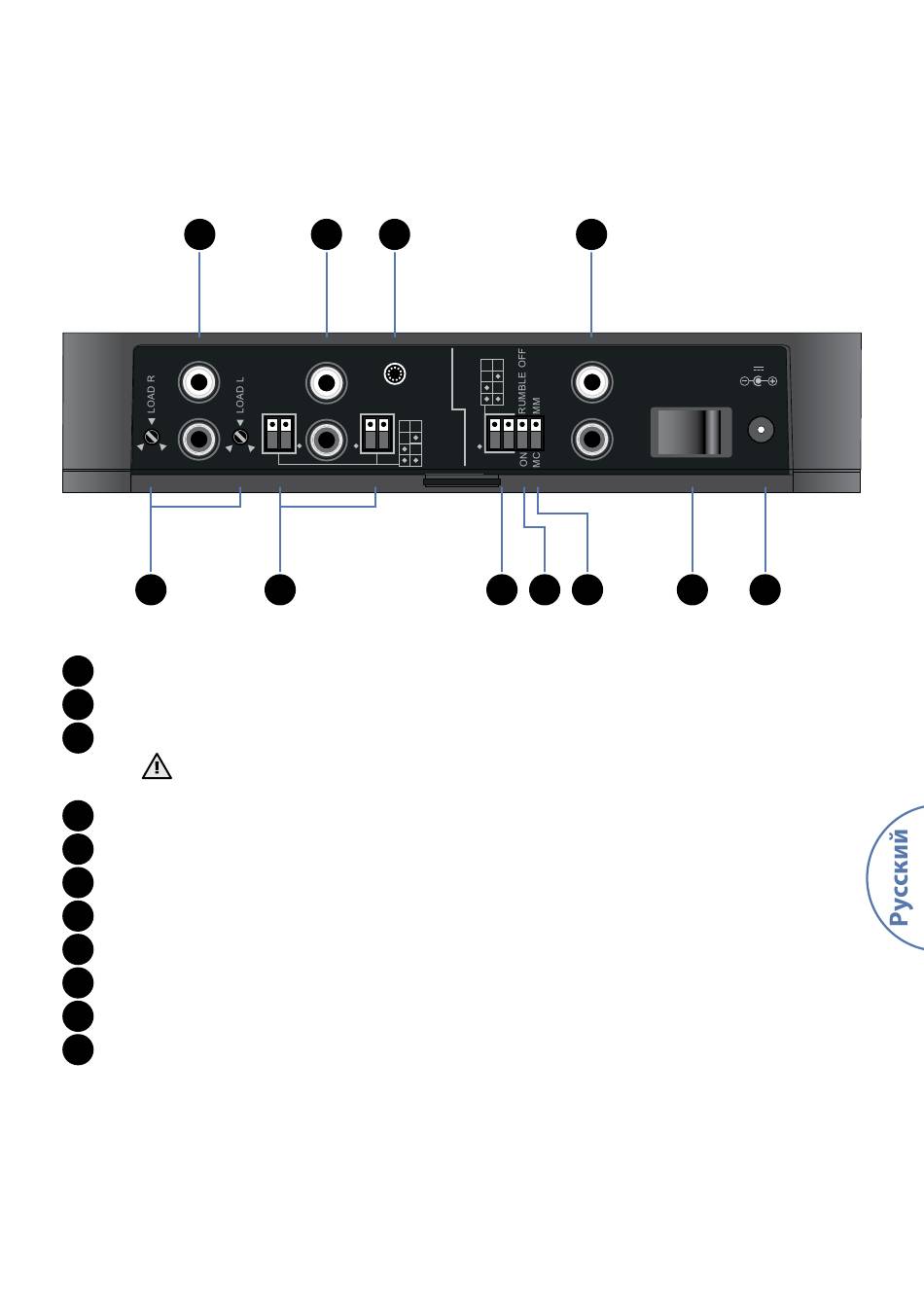

Соединители и средства управления
1
MC
L
R
50-550Ω 50-550Ω
5
1
Фоно вход (MC)
2
Фоно вход (MМ)
3
Заземляющее фоно соединение
Обратите внимание, что данная клемма не должна использоваться в качестве защитного
заземления
4
Выход rPhono
5
Левое и правое входные нагрузочные сопротивления (только MC)
6
Левое и правое входные нагрузочные емкости
7
Коэффициент усиления rPhono
8
Шумовой фильтр
9
Выбор типа головки звукоснимателя
10
Выключатель питания
11
Входной силовой соединитель
2 3
MM
R L
CAP
LOAD
120pF
220pF
340pF
440pF
6
4
OUTPUT
GAIN
30dB
L
40dB
50dB
52dB
R
7 8 9
POWER
12V 2.0A
1 0
10 11
R-3
