1. AVERTISSEMENTS

Avant tout type d'intervention sur la platine électronique (connexions,
entretien), toujours couper le courant.
Prévoir en amont de l'installation un disjoncteur magnétothermique différentiel
ayant un seuil d'intervention adéquat.
Connecter la terre à la borne spécifi que prévue sur le connecteur J7 de la
platine (voir fi g.2).
Toujours séparer les câbles d'alimentation des câbles de commande et de
sécurité (poussoir, récepteur, photocellules, etc.). Pour éviter toute perturbation
électrique, utiliser des gaines séparées ou un câble blindé (avec blindage
connecté à la masse).

2. CARACTERISTIQUES TECHNIQUES

Tension d'alimentation
Puissance absorbée (W)
Charge maxi moteur (W)
Charge maxi accessoires (A)
Température d'utilisation
Fusibles de protection
Automatique / Automatique "pas à pas" /Semi-
automatique / Sécurité / Semi-automatique B /
Logiques de fonctionnement
Homme mort C / Semi-automatique "pas à pas" /
Temps de fonctionnement
Temps de pause
Force de poussée
Open / Open partiel / Sécurités en ouv. /Sécu-
Entrées bornier
rités en ferm. / Stop / Bord / Alimentation+Terre
Entrées connecteur Fin de course ouverture et fermeture / Encodeur
Feu clignotant - Moteur - Aliment. accessoires 24
Sorties bornier Vcc - Lampe témoin 24 Vcc/Sortie temporisée -
Connecteur rapide
3 touches (+, -, F) et affi cheur, mode "base" ou
Programmation
Fonctions programmables Logique de fonctionnement - Temps de pause -
mode base
Couple au démarrage - Freinage - Failsafe - Pré-
clignotement - Lampe témoin/Sortie temporisée -
Fonctions programmables Logiques sécurités d'ouverture et de fermeture -
mode avancé Encodeur - Ralentissements - Temps d'ouverture
partielle - Temps de fonctionnement - Demande
740D
PLATINE ÉLECTRONIQUE 740D
*
230 V~ - 50 Hz (115 V~ - 60 Hz )
*
10 W (10 W )
*
1000 W (1200 W )
*
0.5 A (0.5 A )
-20 °C +55 °C
2 (voir fi g. 1)
Log. mixte B+C
Programmable (de 0 à 4 mn)
Programmable (de 0 à 4 mn)
Réglable sur 50 niveaux
Failsafe
Embrochage platine à 5 broches
récepteurs
"avancée"
Force de poussée - Direction portail
d'assistance - Compteur de cycles

4. CONNEXIONS ELECTRIQUES

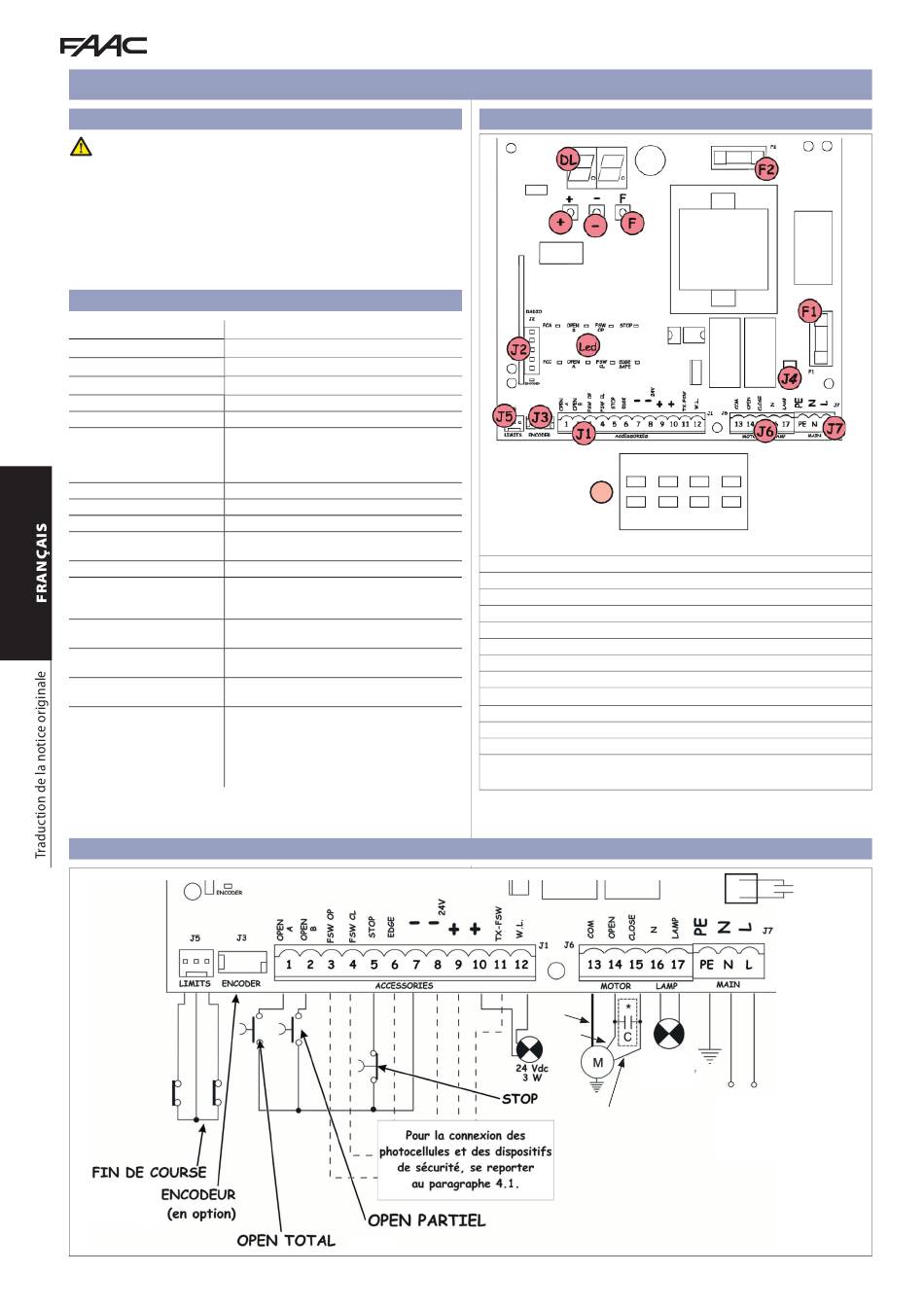

3. SCHÉMA ET COMPOSANTS
FCA
Led
FCC
DL AFFICHEUR DE SIGNALISATION ET PROGRAMMATION
Led LED DE CONTRÔLE DE L'ÉTAT DES ENTRÉES
J1 BORNIER BASSE TENSION
J2 CONNECTEUR DECODER / MiniDec / RÉCEPTEUR RP
J3 CONNECTEUR ENCODEUR
J4 CAPACITOR CONNECTOR
J5 CONNECTEUR FIN DE COURSE
J6 BORNIER CONNEXION MOTEURS ET FEU CLIGNOTANT
J7 BORNIER ALIMENTATION
F1 FUSIBLE MOTEURS ET PRIMAIRE TRANSF. (F 5 A) (F 10 A
F2 FUSIBLE BASSE TENSION ET ACCESSOIRES (T 800mA)
F POUSSOIR DE PROGRAMMATION "F"
- POUSSOIR DE PROGRAMMATION "–"
+ POUSSOIR DE PROGRAMMATION "+"
(740D 115 V)*
Gris/Blue
Noir
MAX 60W
(en fonction de la
Brun
platine choisie)
*
seulement au cas où on n'utilise pas le connecteur J4
2
OPEN FSW
B OP
STOP
OPEN FSW EDGE
A CL SAFE
*
)
C
J4
230 V ~
115 V ~
230 V ~ / 50 Hz
ou
115 V ~ / 60Hz
(en fonction de la
platine choisie)
732697 - Rev.D
Fig. 1
Fig. 2
