Type 8226
Description
5.
descripTion
5.1.
secteur d'application
Le conductivimètre 8226 est destiné à la mesure de la conductivité. L'appareil permet, grâce à une sortie courant
4-20 mA, d'établir une boucle de régulation et selon la version, grâce à deux sorties relais entièrement paramé-
trables, de commuter une électrovanne ou une pompe ou d'activer une alarme.
5.2.
description générale
5.2.1.
construction
Le conductivimètre 8226 se compose :
• d'un module électronique avec afficheur intégré
• d'une sonde de conductivité
- d'une paire de bobines magnétiques,
- d'une armature en PP, PVDF ou PEEK équipée d'une sonde de température pour la compensation automa-
tique de celle-ci.
Selon la version :
- l'appareil est alimenté en 12-30 V DC ou 115/230 V AC,
- le câblage électrique s'effectue via une embase électrique EN 175301-803 ou par borniers sur la carte élec-
tronique, via deux presse-étoupes.
5.2.2.
sonde de conductivité
La conductivité d'un fluide est la capacité de ce fluide à conduire le courant électrique grâce aux ions contenus
dans le fluide.
La sonde de conductivité mesure l'intensité du courant induit par le champ magnétique, généré aux bornes de sa
bobine.
2
1
1
fluide

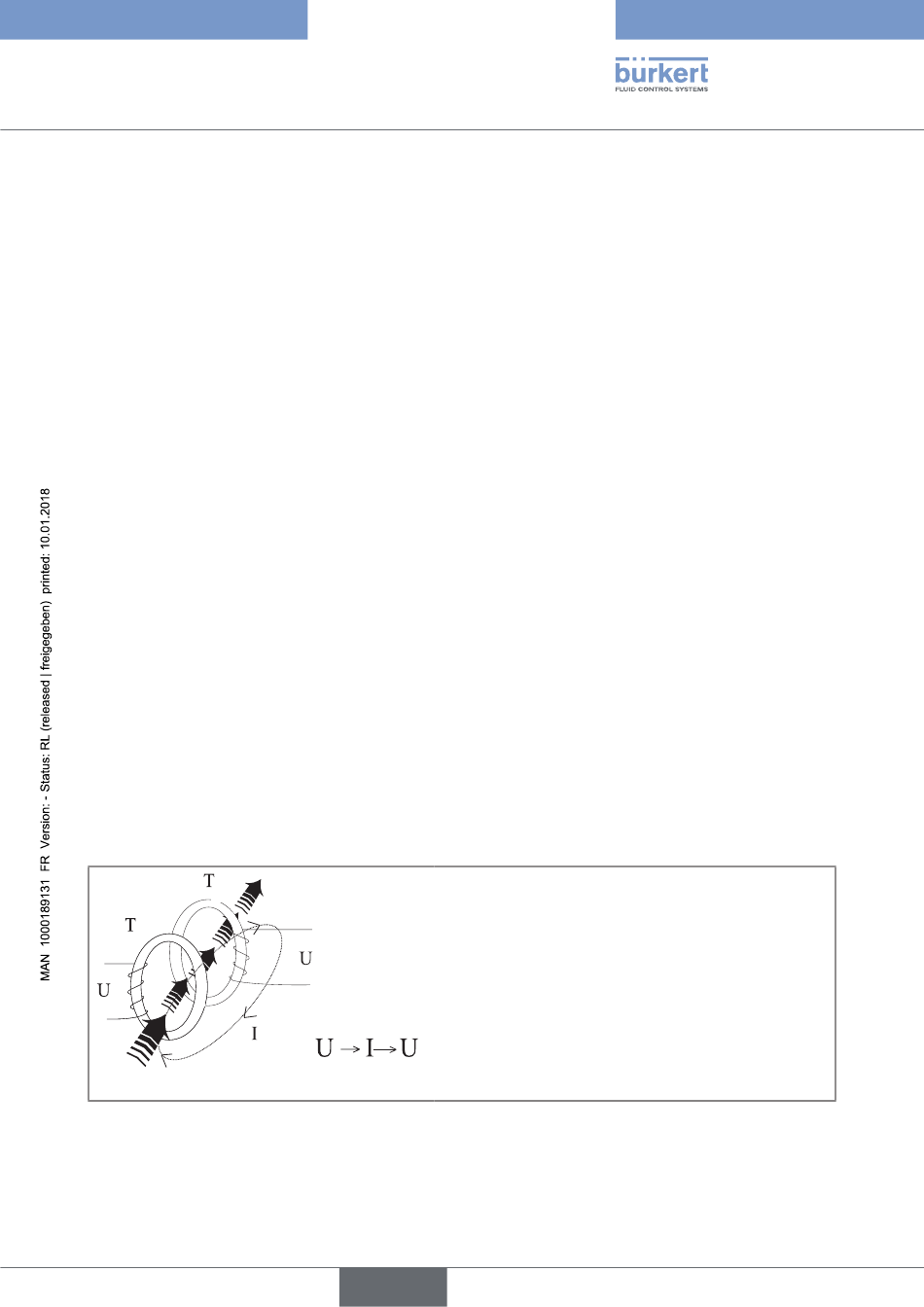

Figure 1 :
Principe de mesure électromagnétique
composée
:
• Une tension U
primaire.
• Le champ magnétique T
la bobine secondaire.
2
• L'intensité du courant mesuré est directement pro-
portionnelle à la conductivité de la solution entre les
bobines.
1
2
français
est appliquée aux bornes de la bobine
1
généré induit un courant I dans
1
9
