Meier Tobler EURO-LineE M EUS I Mode D'emploi page 17

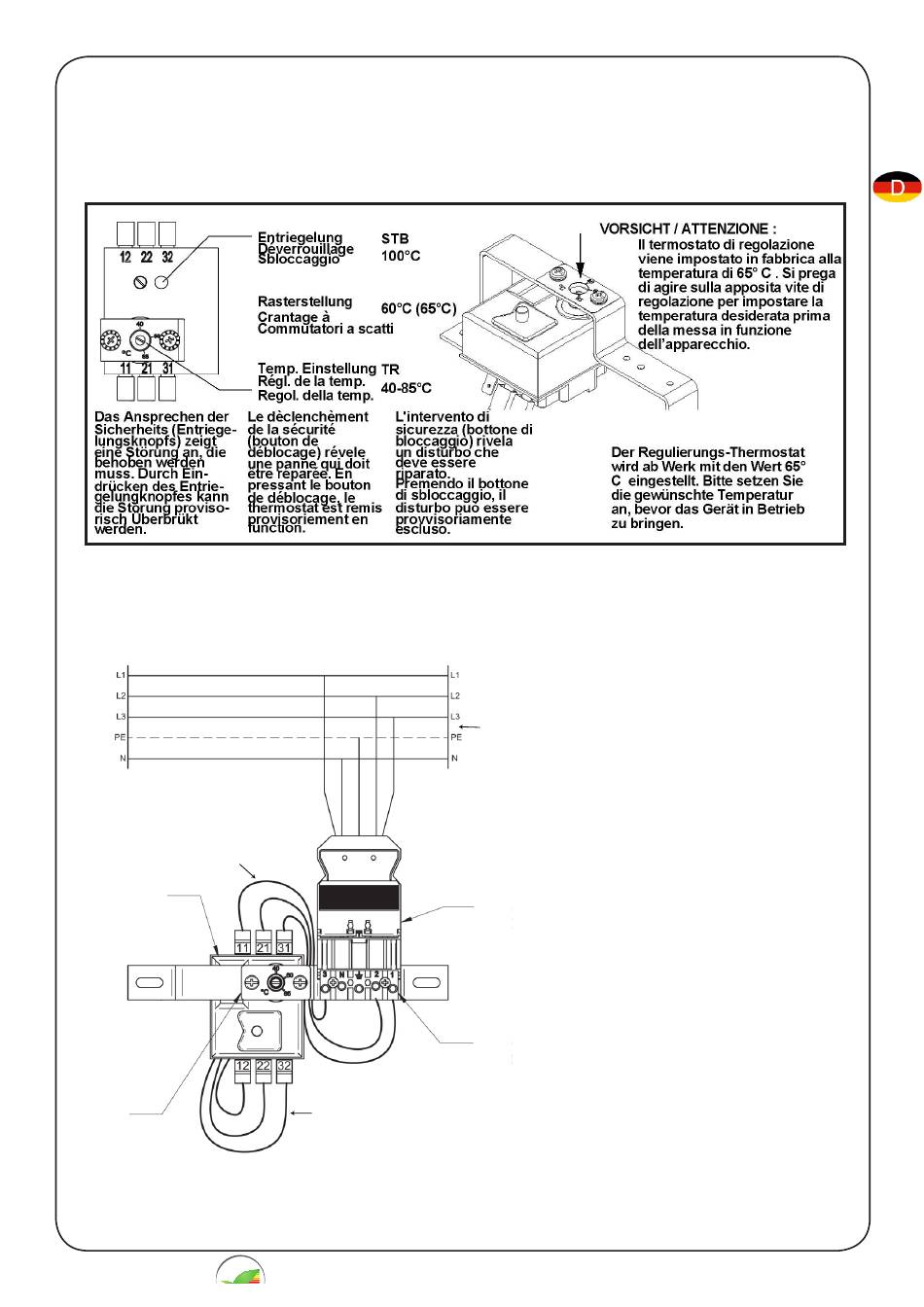

Bild Nr.7 Kleber: Regulier- und Sicherheits- Thermostat
Bild Nr.8 Elektrisches Anschluss Schema
4
6
5
EnEV
7
Montage und bedienungsanleitung cod. 123547 Agg. 12/03/2019
1
2
Legende :
1. Elektrische Zuleitung
3 2. Steckerteil - Buchse
3. Steckerteil – Stecker
4. Litzen Stecker-Thermostat
5. Temperaturanzeige (Kleber)
6. Regulier- und Sicherheits-Thermostat
7. Verdrahtung Thermostat – Heizelement
17
