ID-AL - My VideoPlayer VP320/VP330 - Lecteur Audio/Video - Mode d'emploi

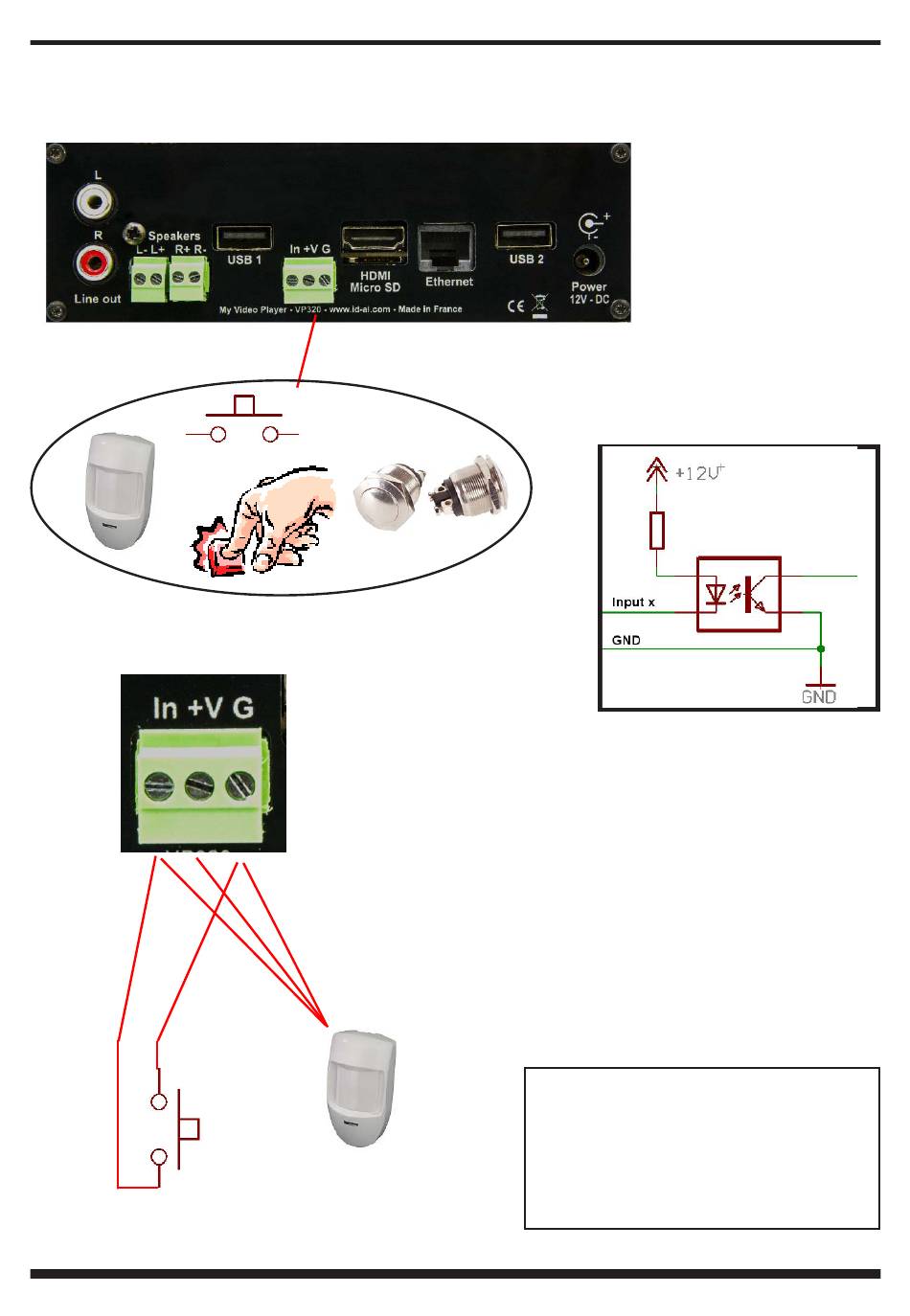

3.1 - Connexions des entrées
La connexion est directe entre le capteur ou le bouton poussoir et l'entrée de déclenchement du lecteur.
Bouton poussoir
® Waves System
In - Entrée de déclenchement
●
+V - Sortie alimentation 12V - permet d'alimenter
●
un dispositif externe
G - Masse/Ground
●
Capteur de présence
alimenté par le lecteur
Sortie «NO»
- 7 -
Schéma interne d'une entrée du lecteur
Optocoupleur
Note : Le +V est un report de
l'alimentation d'entrée. Avec une
alimentation de 12V, la tension
de sortie sera également à 12V.
Le courant fourni ne pourra pas
dépasser 500mA.
V 1.0 - 2018
