PROCÉDURES D'ENTRETIEN
VENTILATEUR
1. Retirez les trois vis qui fixent la grille de pro-
tection du ventilateur à l'habillage de l'appareil
de chauffage.
2. Retirez le moteur et la grille de protection
du ventilateur de l'habillage de l'appareil de
chauffage (voir figure 10, page 8).
3. Utilisez une clef hexagonale pour desserrer
la vis d'arrêt qui retient le ventilateur à l'arbre
moteur (voir figure 11, page 8).
4. Retirez le ventilateur. Prenez garde de ne pas
endommager le pas des pales du ventilateur.
5a. Pour remplacer le ventilateur, retirez-le et met-
tez-le au rebut. Passez à l'étape 7 ci-dessous.
5b. Pour nettoyer le ventilateur, employez un chif-
fon doux humecté de kérosène ou diluant.
6. Séchez le ventilateur complètement.
7. Positionnez le ventilateur sur l'arbre moteur
du nouveau moteur. Assurez-vous que la vis
d'arrêt est vis-à-vis la surface plate de l'arbre
du moteur. Serrez bien la vis d'arrêt (40 à 50
pouces-livres).
8. Installez le moteur et la grille de protection du
ventilateur à l'arrière de l'habillage de l'appareil
de chauffage. Vérifiez que le cordon électrique
est bien positionné (voir figure 13, page 8).
9. Insérez trois vis à travers l'habillage de l'appa-
reil de chauffage et dans la grille de protection
du ventilateur. Resserrez les vis fermement.
ALLUMEUR
1. Retirez le moteur et la grille de protection
du ventilateur de l'habillage de l'appareil de
chauffage (voir Moteur, page 8, étapes 1 à 5).
2. Retirez le fil d'allumage noir de l'allumeur
piézo-électrique. Le fil d'allumage se trouve
sous le socle de l'appareil de chauffage (voir
figure 14). Passez le fil par l'encoche de l'ha-
billage de l'appareil de chauffage.
3. Retirez la vis de fixation de l'allumeur de
la borne arrière avec un tourne-écrou ou un
tournevis standard (voir figure 15).
4. Retirez l'allumeur de la borne arrière.
5. Installez le nouvel allumeur. Fixez l'allumeur
à la borne arrière avec la vis de fixation de
l'allumeur.
6. Faites passer le fil du nouvel allumeur par
l'encoche du bouclier. Connectez le fil de
l'allumeur à l'allumeur piézo-électrique.
7. Assurez-vous que l'espace entre l'électrode d'al-
lumage et la plaque est de 4,3 mm (0,17 po) (voir
figure 16).
105339-01D
Suite
www.desatech.com
Allumeur piézo-
électrique
Fil de
l'allumeur

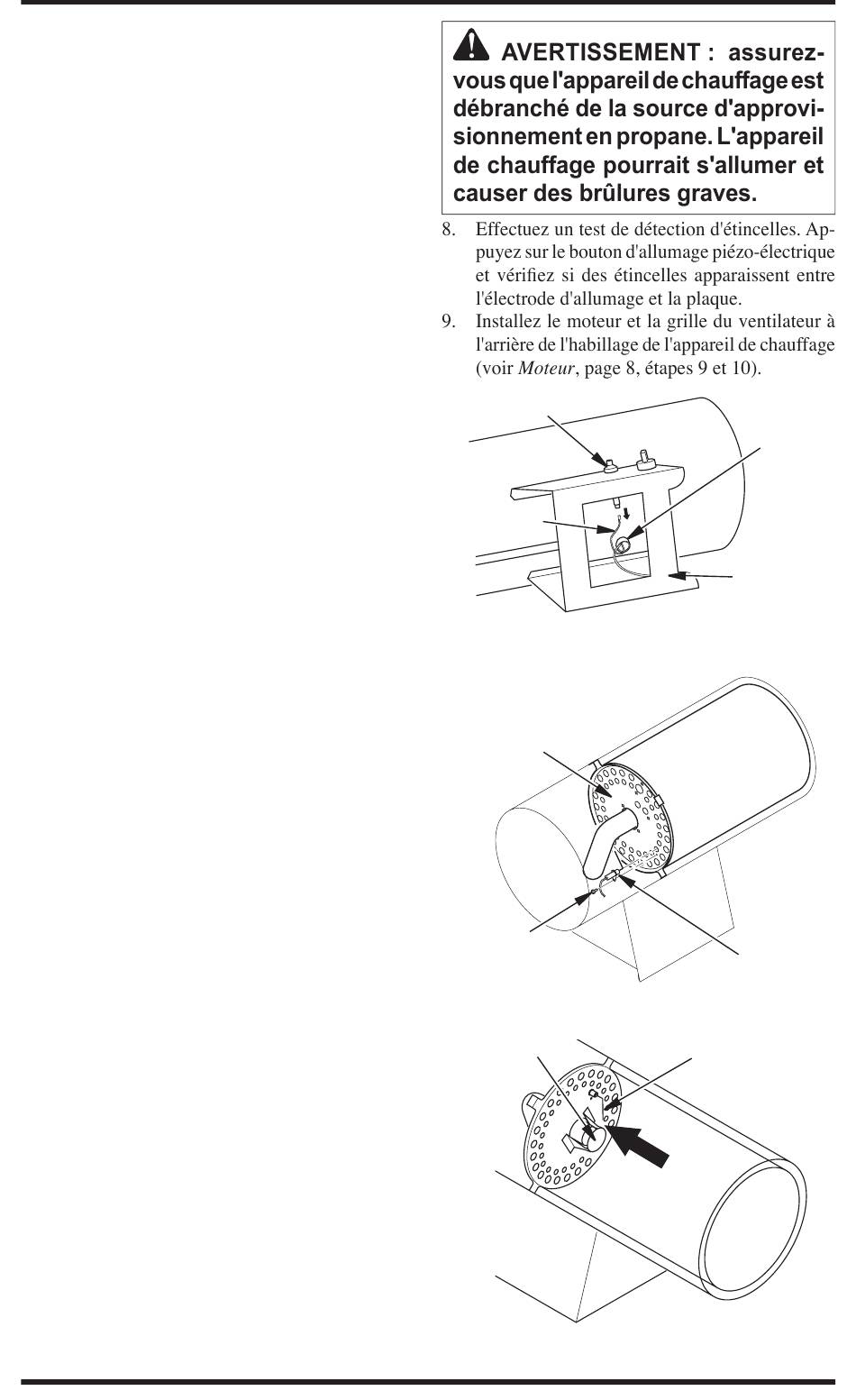

Figure 14 - Retrait du fil de l'allumeur de
l'allumeur piézo-électrique
Borne arrière
Vis de
montage de
l'allumeur
Figure 15 - Retrait de l'allumeur et de la
vis de montage
Plaque cible
Figure 16 - Espace entre l'électrode
d'allumage et la plaque
Douille
Dessous de
la base de
l'appareil de
chauffage
Allumeur
Électrode
d'allumage
Espace
