PROCEDIMIENTOS DE
SERVICIO
VENTILADOR
1. Quite los tres tornillos que fijan el resguardo del
ventilador a la cubierta del calentador.
2. Extraiga el motor y el resguardo del ventilador
de la cubierta del calentador (consulte la figura
10, en la página 7).
3. Use una llave hexagonal para aflojar el tornillo de
fijación que sujeta el ventilador al eje del motor
(consulte la figura 11, en la página 7).
4. Retire el ventilador. Tenga cuidado de no dañar
la inclinación de las aspas del ventilador.
5a. Si va a cambiar el ventilador, quite el ventilador
usado y deséchelo. Continúe en el paso 7 a
continuación.
5b. Si va a limpiar el ventilador, use un paño suave
humedecido con keroseno o solvente.
6. Seque completamente el ventilador.
7. Coloque el ventilador en el eje del motor nuevo.
Asegúrese de que el tornillo de fijación haga
contacto con la superficie plana del eje del motor.
Apriete el tornillo de fijación firmemente (0.46
a 0.58 kgf/m) (40 a 50 pulgadas-libra).
8. Coloque el motor y el resguardo del ventilador
en la parte posterior de la cubierta del calentador.
Asegúrese que el cable de alimentación esté
situado correctamente (consulte la figura 13, en
la página 7).
9. Inserte los tres tornillos a través de la cubierta
del calentador y al interior del resguardo del
ventilador. Apriete los tornillos firmemente.
ENCENDEDOR
1. Extraiga el motor y el resguardo del ventilador
del calentador (consulte Motor, en la página 7,
pasos 1 al 5).
2. Quite el cable negro del encendedor piezoeléctri-
co . Acceda al cable del encendedor por el fondo
de la base del calentador (consulte la figura 14).
Empuje el cable hacia arriba a través del buje en
la cubierta del calentador.
3. Quite el tornillo de montaje del encendedor de
la cabeza posterior utilizando un destornillador
para tuercas o un destornillador convencional
(consulte la figura 15).
4. Saque el encendedor de la cabeza posterior.
5. Instale el encendedor nuevo. Fije el encendedor
a la cabeza posterior con el tornillo de montaje
del encendedor.
6. Pase el cable del encendedor nuevo a través del
buje en la cubierta del calentador. Fije el cable
del encendedor al encendedor piezoeléctrico.
7. Ajuste la distancia entre el electrodo del encen-
dedor y la placa de fijación a 4.3 mm (0.17")
(Consulte la figura 16).
8
Continuación
www.desatech.com
ADVERTENCIA: asegúrese
que el calentador esté desconec-
tado del suministro de propano.
El calentador se podría encender
y ocasionar quemaduras graves.
8. Compruebe que haya chispa. Oprima el botón
del encendedor piezoeléctrico y observe si hay
chispa entre el electrodo del encendedor y la
placa de fijación.
9. Coloque el motor y el resguardo del ventilador
en la parte posterior de la cubierta del calentador
(consulte Motor, página 7, pasos 9 y 10).
Encendedor
piezoeléctrico
Cable de
encendedor

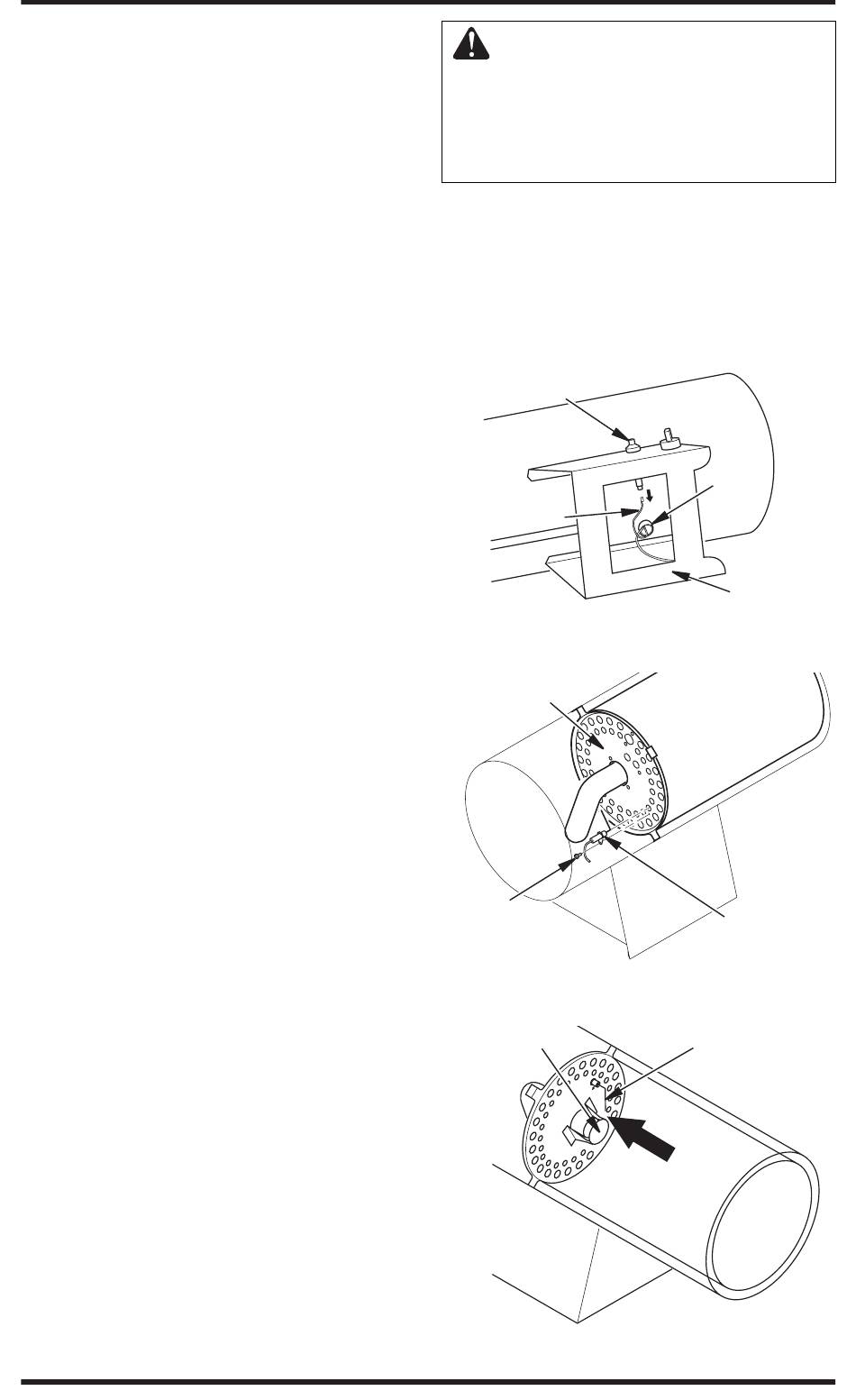

Figura 14 - Retiro del cable del
encendedor piezoeléctrico
Cabeza posterior
Tornillo de
montaje del
encendedor
Figura 15 - Extracción del tornillo de
montaje y del encendedor
Placa de
fijación
Figura 16 - Distancia mínima entre el electrodo
del encendedor y la placa de fijación
Buje
Fondo de
la base del
calentador
Encendedor
Electrodo del
encendedor
Área de la
separación
105339-01D
