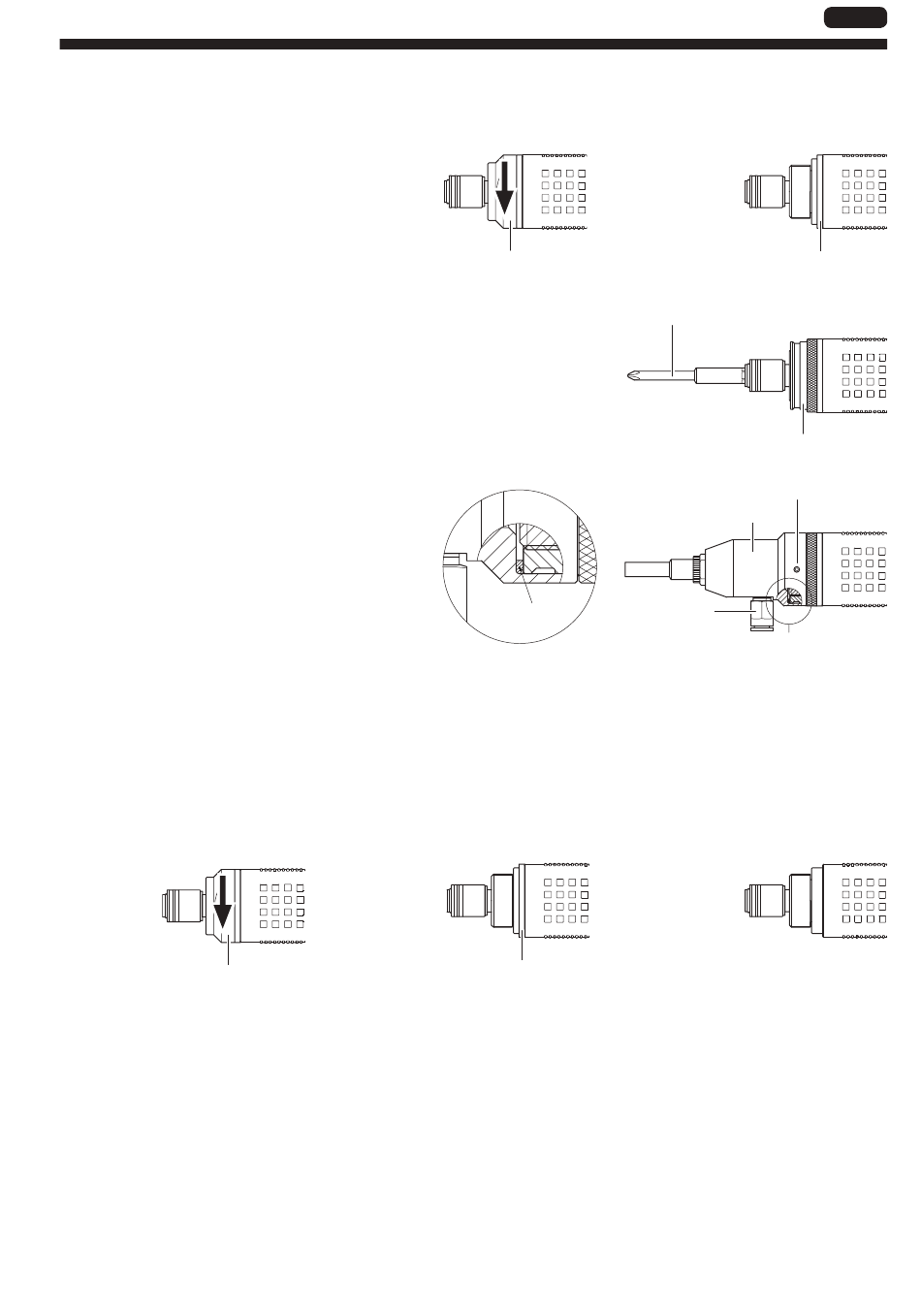

Montage d'un dispositif d'aspiration (DLP6640) pour l'utilisation
portative
1
Retirez le raccord
Le raccord possède un filetage à gauche.
Laissez la bague d'identification installée.
2
Une fois l'embout monté, montez le
raccord d'aspiration (DLW9014)
3
Montez le dispositif d'aspiration
Réglez l'orientation de l'ajusteur de tube et
serrez les vis de réglage à 2 endroits.
Montage d'un dispositif d'aspiration (DLP6650) sur une machine
automatique
1
Retirez le raccord et la bague d'identification
Le raccord possède un filetage à gauche.
Raccord
Raccord
Garnissage
A
Bague d'identification
Bague d'identification
Embout
Raccord d'aspiration
Vis de réglage
Dispositif d'aspiration
Ajusteur de
tube
A
