2. Installation

2.4 Installation im Innenbereich

1. Das Steuerkabel und das Koaxialkabel wird im Inneren des Fahrzeuges verlegt.
WICHTIG: Das Steuerkabel darf hierbei nicht gekürzt werden.
2. Vergewissern Sie sich bei der Wahl des Standortes für das Steuergerät und den
Sat-Receiver, dass beide Geräte an einem trockenen und geschützten Ort stehen.
3. Das Steuergerät und den Sat-Receiver nicht in die Nähe von Wärmequellen stellen
und für ausreichend Belüftung sorgen.
4. Im Folgenden werden die grundlegenden Anschlussmöglichkeiten für die Anten-
nenanlage gezeigt:
• Verbinden Sie die Stromversorgung (rotes und schwarzes dickes Kabel) für das
Steuergerät mit Ihrer Batterie des Fahrzeuges über eine Sicherung (7 Ampere),
um einen Kabelbrand bei Kurzschluss zu vermeiden. Das dünne gelbe Kabel wird
an den Zündungsplus des Fahrzeuges angeschlossen (Leitung, die nur bei einge-
schalteter Zündung 12 Volt führt), und ebenfalls mit einer Sicherung von 7 Ampe-
re abgesichert. Das dünne schwarze Kabel wird an den dazugehörigen Minuspol
(Masse) angeschlossen.
• Verbinden Sie die Kabel, die von der Antenne kommen, mit dem Steuergerät:
- 7 m Steuerkabel mit grünem Stecker in „CONTROL CONNECTOR"
- 10 m Koaxialkabel mit F-Stecker in „ANTENNA"
• Verbinden Sie das Steuergerät mit dem Sat-Receiver:
- 1,5 m Koaxialkabel mit F-Stecker von „RECEIVER" zum Sat-Receiver

2.5 Montage des Spiegels

1. Schalten Sie das Steuergerät ein.
2. Drücken Sie die SEARCH Taste und warten Sie bis das Rückenteil der Antenne aufge-
richtet hat.
3. Entfernen Sie die Stromzufuhr am Steuergerät. Der Suchvorgang wird unterbrochen
und Sie können nun den Spiegel montieren.
4. Nach der Montage können Sie die Stromzufuhr wieder herstellen und einen norma-
len Suchlauf starten.
08
DEUTSCH
2. Installation

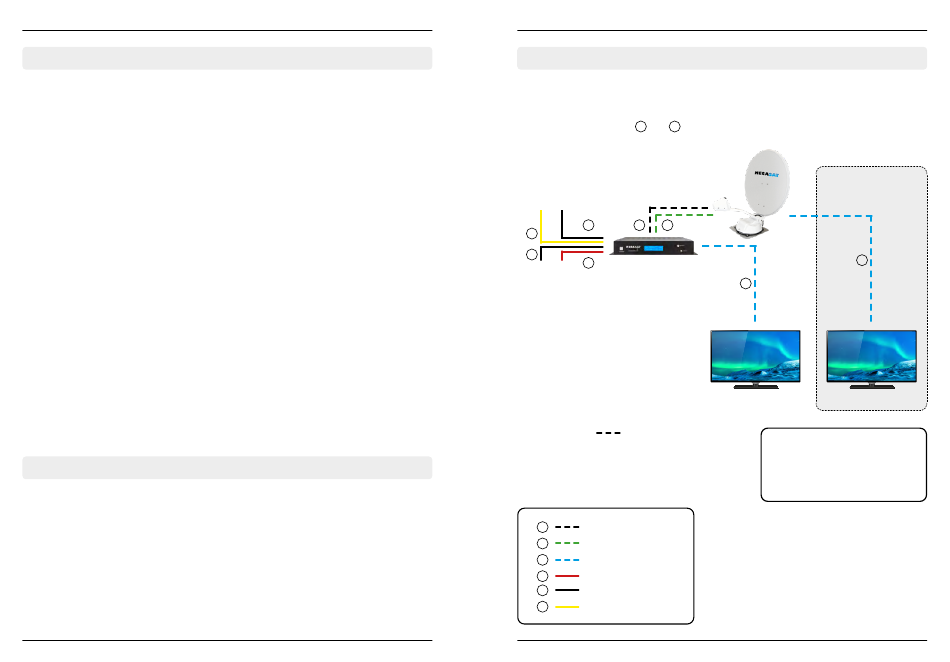

2.6 Anschlussdiagramm

Zündungsplus
Der Caravanman fährt automatisch in den eingeklappten Zustand, sobald der Zünd-
schlüssel gedreht wird. Diese Funktion steht nur zur Verfügung, wenn das Steuergerät
5 6
ausgeschaltet und Kabel und angeklemmt sind. Im Display des Steuergerätes wird
„IGNITION" angezeigt.
(+) (-)
5 1 2
6
5
4
Steuergerät
(-) (+)

Stromversorgung

DC 12 V über Batterie (Pluspol-Dau-
erversorgung-rot) oder optionales
230 V / 12 V DC Netzteil (Keine Lade-
geräte). Achten Sie darauf, dass eine
Stromstärke von mind. 5 Ampere ge-
währleistet ist.
Hinweis
Das Steuerkabel (7 m) darf nicht
gekürzt werden, da dies zu Störungen
führen kann.
1
Steuerkabel 7 m
2
Koaxialkabel 10 m
3
Koaxialkabel 1 m
4
Pluspol
5
Minuspol
6
Zündungsplus
DEUTSCH
Zweiter Anschluss
nur bei Caravanman 85
Professional / GPS
3
Nicht im
3
Lieferumfang
enthalten!
Fernseher 1
Fernseher 2
Information:
Die Antenne muss nicht
zwingend mit zwei Receivern
betrieben werden!
