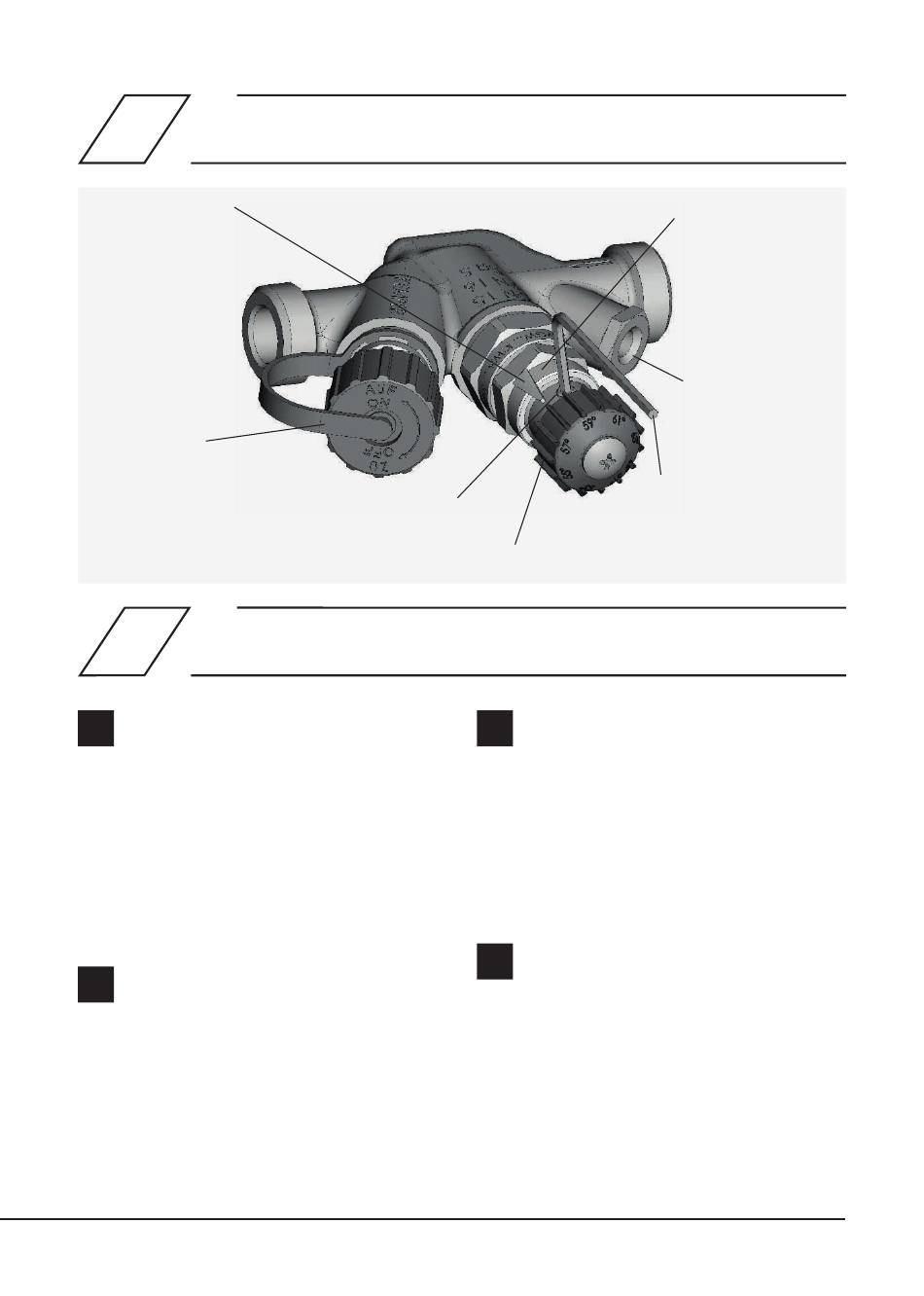

Kemper MULTI-THERM 141 Instructions De Montage page 15

Instellen van de circulatietemperatuur
2
van het warme tapwater
Markeringspijl
Afsluithandwiel
3
Toebehoren
Wijzerthermometer
3.1

figuur T5100 150 00
Het kunststof afsluithandwiel eruit trekken en
de thermometer in de hiervoor bedoelde zakbuis
tot aan de aanslag insteken. Voor aansluiting
aan het gebouwbeheersysteem kan in plaats
van de thermometer een sensor voor het door-
geven van de temperatuur in de zakbuis worden
geplaatst.
Aftapper:
3.2

figuur J7109 173 00
dop eruitdraaien. Aftapper erin schroeven en
aandraaien. Stelring op aftapper op stand "Zu"
(dicht) draaien (rechtsom). Voor het aftappen een
slang aansluiten en de stelring op stand „Auf"
(open) draaien.
Borgschroef M5
Verstellkappe
3.3
Materiaal: PE-materiaal, brandklasse B1 volgens
DIN 4102, deel 1.
De eendelige dicht-te-klappen isolatieschaal kan
door middel van de gebruikelijke lijm worden
vastgelijmd of met de Kemper-sluitclips figuur 471
09 worden afgesloten
3.4
•
•
•
•
•
© www.kemper-olpe.de – 02.2022 / K410014100002-00 – 15 /32
Regelkop
Aftappunt
Inbussleutel 2,5
Isolatieschaal

figuur 471 11
Temperatuursensor Pt 1000:

figuur T5100 140 00
Pt 1000, T = 0 - 100 °C
4-draads
Tolerantieklasse A
Aansluiting 2 m, 4 x 0,35 mm²
voorgemonteerd
