Manuel d'utilisation pour modèles N0422, F0522, N0622, F0822, N0922,
F1222, N1322, F1522 à air, à eau ou à distance
Eau - Modèles refroidis à l'air ou à l'eau
L'approvisionnement en eau pour la fabrication de la
glace doit être fait avec de l'eau potable froide. Il y a un
raccordement unique d'eau potable mâle conique de 3/8
po sur le panneau arrière. Les modèles refroidis à l'eau
ont aussi un raccordement d'entrée en FPT de 3/8 po
pour le condenseur refroidi à l'eau. De l'eau glacée peut
également être utilisée pour cette connexion.
Refoulement
La conception de la soupape à flotteur et du
réservoir empêche le refoulement de l'eau potable
au moyen d'un espace d'air de 2,5 cm entre le
niveau d'eau maximal du réservoir et l'orifice
d'arrivée d'eau de la soupape à flotteur.
Évacuation
Il y a un raccord d'évacuation des condensats en FPT de
3/4 po à l'arrière de l'armoire. Les modèles refroidis à l'eau
disposent également d'un raccord de drain d'évacuation
en FPT de ½ po sur le panneau arrière.
Fixation des tuyaux
Branchez l'approvisionnement en eau potable au
raccord d'eau potable, un tuyau de cuivre de 3/8 po de
diamètre extérieur ou équivalent est recommandé.
La filtration de l'eau est recommandée. Si un filtre existe
déjà, remplacez la cartouche.
Branchez l'approvisionnement en eau du système
refroidi à l'eau à l'entrée du condenseur.
Remarque : ne PAS filtrer l'eau du circuit du condenseur
refroidi à l'eau.
Vidange - utilisez des tuyaux rigides : connectez le tuyau
de vidange au raccord d'évacuation des condensats.
Purgez le drain.
Connectez le tuyau de vidange du condenseur refroidi à
l'eau à la sortie du condenseur. Ne purgez pas ce drain.
Ne branchez pas les drains de la machine à glace
dans le tuyau de vidange depuis la cuve de stockage
de la glace ou du distributeur. Les retours pourraient
contaminer et/ou faire fondre la glace dans la cuve ou
dans le distributeur. Assurez-vous de purger le drain
de la cuve.
Suivez tous les codes locaux et nationaux pour la
tuyauterie, les siphons et les espaces d'air.
Arrivée d'eau
Conduit
d'évacuation
Évacuation
des condensats
Évacuation
du bâtiment

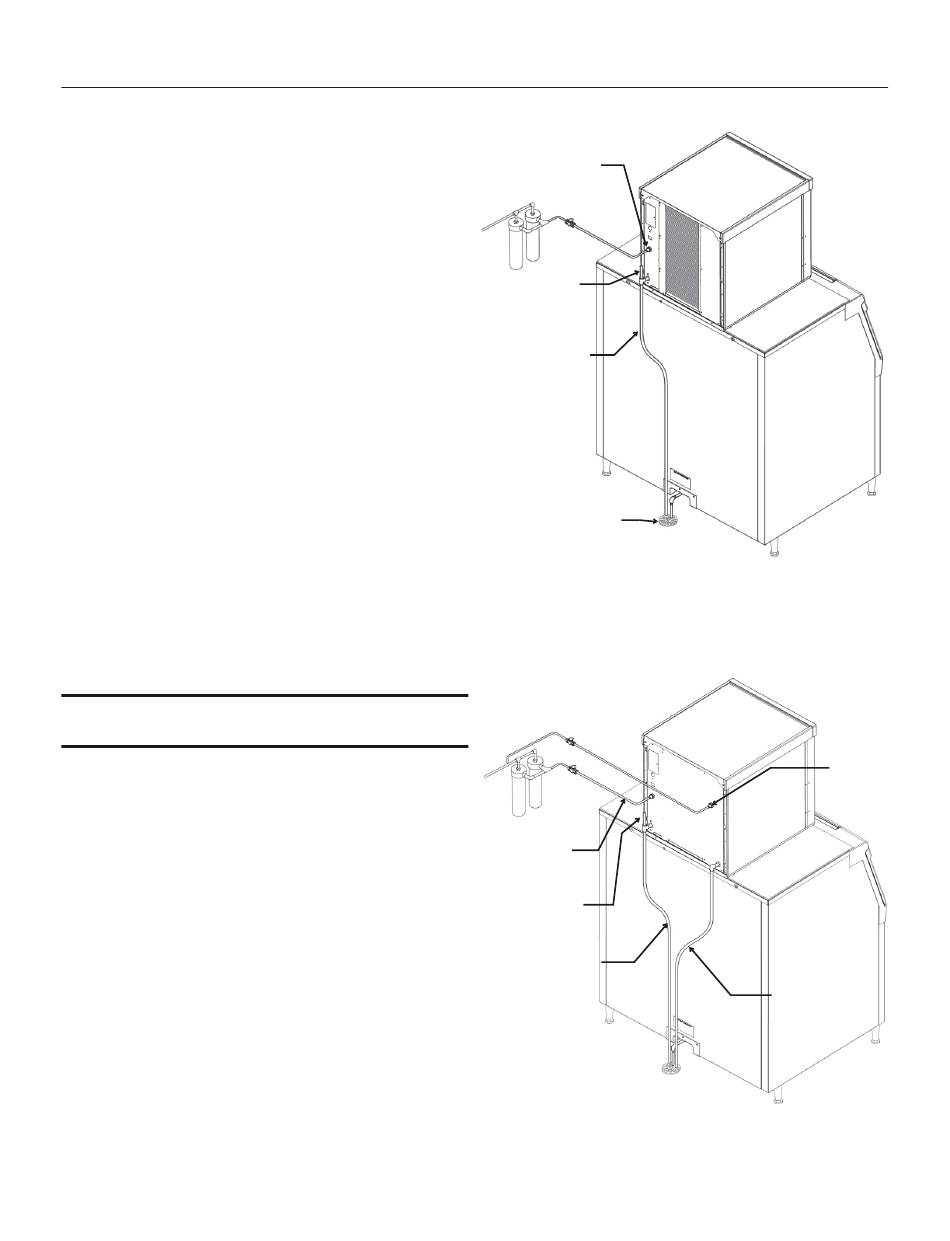

Plomberie pour systèmes refroidis à l'air ou à distance
Arrivée
d'eau
potable
Purge de
l'évacuation
Évacuation du
condenseur
Plomberie pour systèmes refroidis à l'eau
Juillet 2009
Page 7
Arrivée
d'eau du
condenseur
Évacuation du
condenseur
