ITALIANO

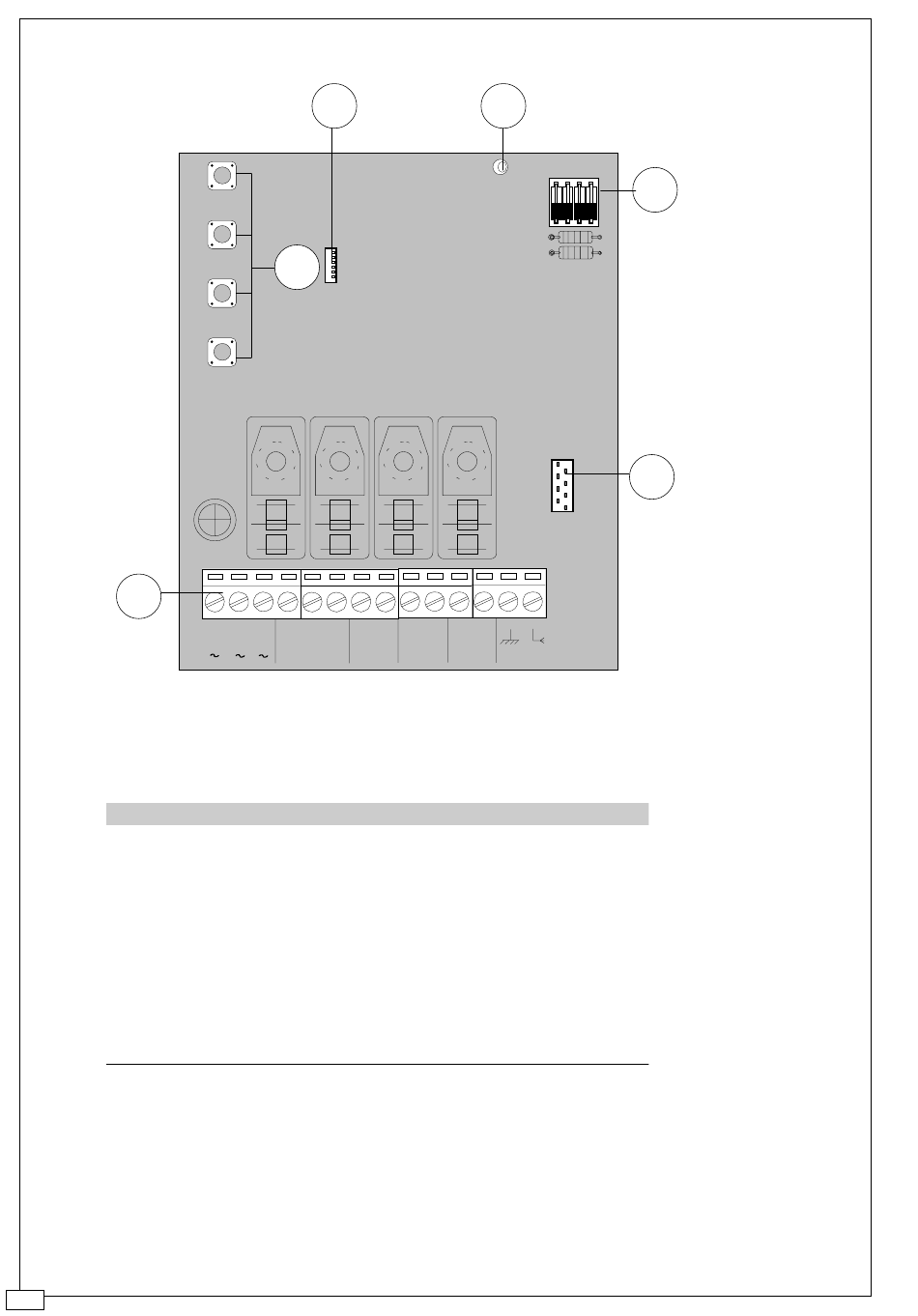

COMPONENTI PRINCIPALI SCHEDA
1) Pulsanti memorizzazione codice radio
2) Connettore per codifica trasmettitori TAM/TFM via cavo
3) Led di segnalazione memorizzazione
4) Dip-switch selezione funzioni OUT3/4
5) Innesto per scheda radiofrequenza AF
6) Morsettiere per collegamenti (alimentazione, uscite
OUT1/2/3/4, antenna).
N.B. - Il ricevitore deve essere sempre munito di antenna.
- Non installare più ricevitori ad una distanza inferiore a 4-5 m l'uno dall'altro,
onde evitare anomalie di funzionamento.
- É buona norma posizionare l'antenna il più alto possibile dal livello terra e
lontana da strutture metalliche e in cemento armato.
-4-
2
1
NC
NO
C
24
12
0
+
+
-
OUT1
OUT2
3
1
2
3
R B E 4
OUT3 OUT4
4
4
5
