LiftMaster Elite SL585 Série Manuel D'installation page 20

Actionneur de portail coulissante ca

Table des Matières

ÉTAPE 5 (suite)

CÂBLAGE ÉLECTRIQUE

TRIPHASÉ

L'actionneur est configurable sur le terrain pour un usage à 208, 240 et 480 V c.a. Le réglage par défaut en usine est de 240 V c.a. Les actionneurs

triphasés de 575 V sont configurés en usine pour 575 V UNIQUEMENT.

Pour le fonctionnement

S'assurer que le faisceau du moteur est branché dans la prise « 208 V / 240V » sur le tableau d'alimentation. Inverser les

à 208 V c.a.

fils orange et rouge du transformateur (le fil rouge se connecte à la position 240 V et le fil orange à la position 208 V).

Pour le fonctionnement

Débrancher le faisceau de câblage du moteur de la prise « 208V / 240V » sur le tableau d'alimentation et le rebrancher

à 480 V c.a.

dans la prise « 480V ».

1. S'assurer que l'interrupteur c.a. sur l'actionneur a été mis hors tension (l'interrupteur d'alimentation c.a. mettra sous et hors tension le courant

entrant).

2. Éteindre l'alimentation CA à partir du disjoncteur de l'alimentation principale.

3. Faire cheminer les câbles d'alimentation CA vers la boîte de jonction sur l'actionneur.

4. Retirer le couvercle de la boîte de jonction.

5. Connecter les fils de l'actionneur à l'alimentation secteur par les fils blanc, noir, mauve et vert dans la boîte de jonction. Consulter le tableau dans la

section des spécifications concernant le calibre approprié des fils pour votre application.

6. Replacer le couvercle de la boîte de jonction. S'assurer que les fils ne sont pas pincés.

7. Allumer l'alimentation CA à partir du disjoncteur de l'alimentation principale.

8. Allumer l'interrupteur CA.

REMARQUE : Pour utiliser un appareil de chauffage avec la configuration à 480 V, un transformateur abaisseur supplémentaire est nécessaire.

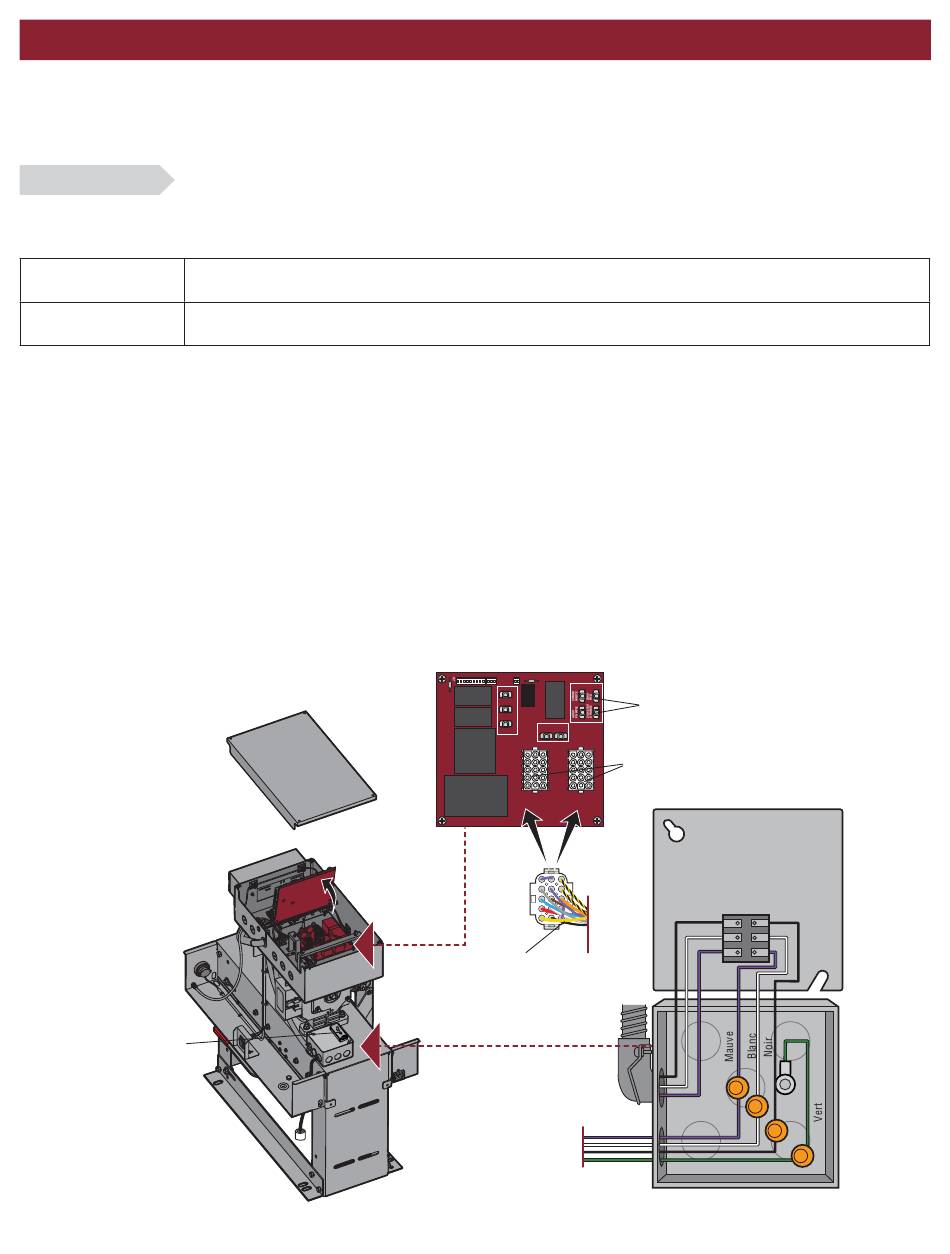

ACTIONNEUR TRIPHASÉ

Interrupteur

d'alimentation CA

INSTALLATION

TABLEAU D'ALIMENTATION TRIPHASÉ

J12

MOTOR
