Ligne de pression
proximale
Ori ce de la
valve d'expiration
Ori ce de
pression
Tuyau de la valve
proximale
d'expiration
Pour de plus amples informations, reportez-vous aux instructions
fournies avec le dispositif d'expiration actif.
c.
Si le circuit est de type Débit actif :
1. Raccordez le capteur de débit à un dispositif d'expiration actif
comme illustré ci-dessous.
Capteur de débit
2. Raccordez l'autre extrémité du tuyau flexible au dispositif
d'expiration actif.
A. Raccordez le dispositif d'expiration actif au tuyau flexible
relié au ventilateur.
B. Raccordez le capteur de débit à l'interface patient (le tube de
trachéostomie, par exemple).
Module d'échange universel
Adaptateur de tube
universel pour circuit
PAP actif Trilogy
Ori ce de la valve
d'expiration sur
le module d'échange
universel

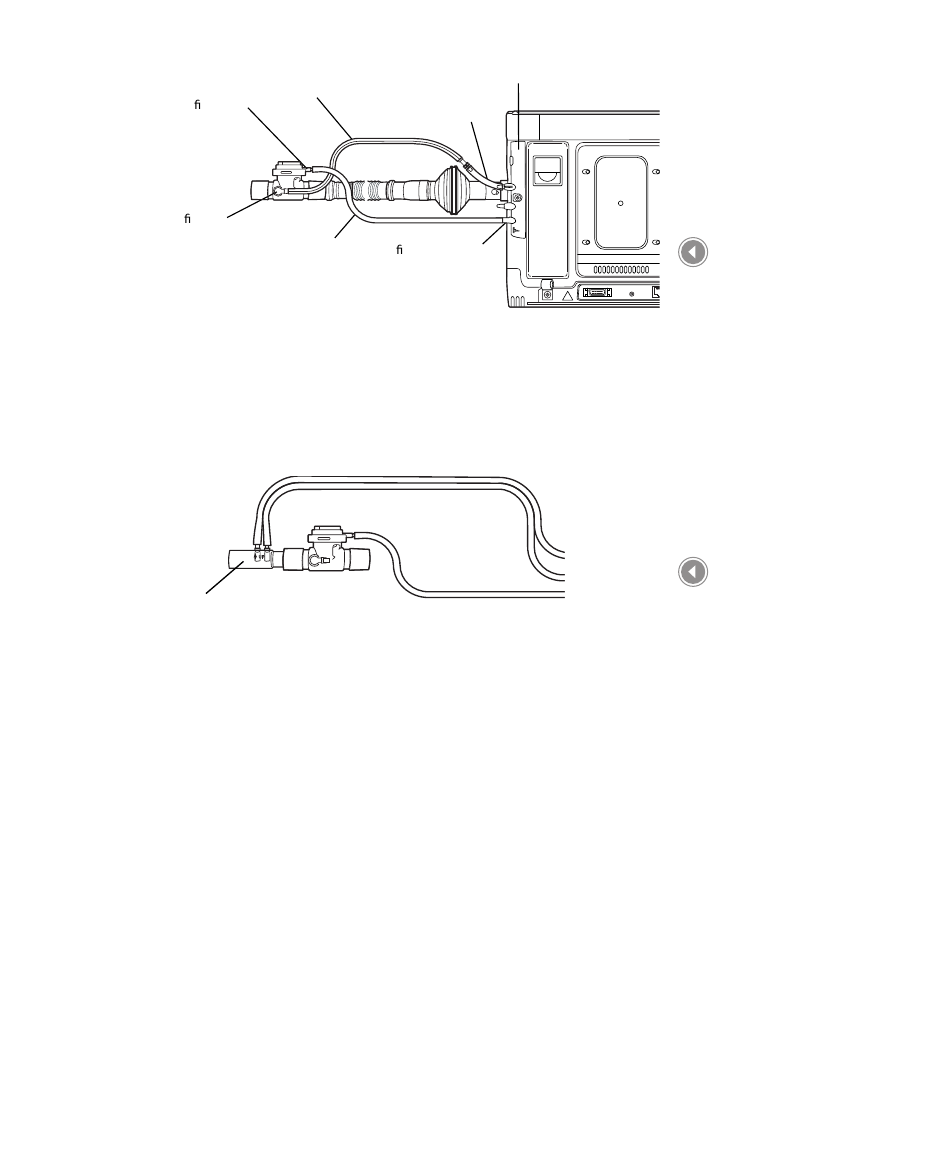

Raccordement d'un dispositif
d'expiration actif avec
pression proximale
Raccordement du capteur
de débit
Remarque : Si la ligne de pression
proximale du dispositif d'expiration
actif est raccordée lors de
l'installation d'un circuit Débit actif,
débranchez-la et bouchez l'orifice
de pression proximale avant de
brancher le tuyau flexible.
Remarque : Assurez-vous que les
composants marqués d'une flèche
sont orientés correctement.
Chapitre 4 Configuration du ventilateur
55
