Réglage de détecteurs de présence (suite)
Mode Zone
Cette étape permet d'assigner jusqu'à quatre détecteurs de présence par zone à l'unité
de contrôle GRAFIK Eye QS. Les détecteurs peuvent être assignés à plus d'une zone.

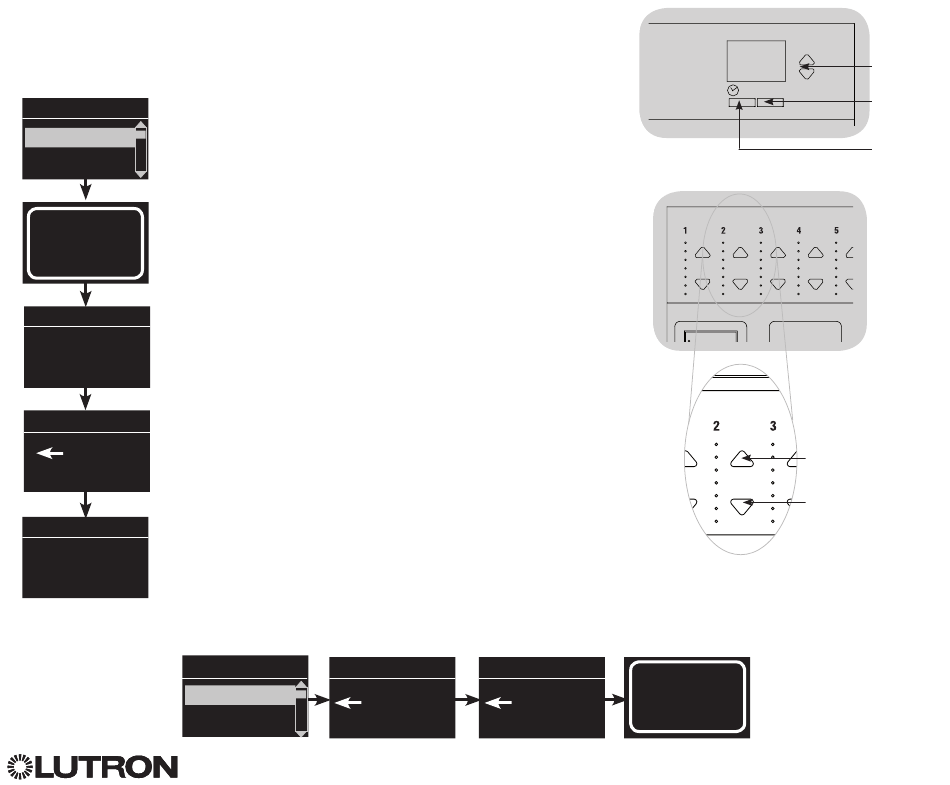

Sélection de détecteurs
Détecteur de prés.
1. Si ce n'est pas déjà fait, associez les détecteurs et réglez
le « mode à Zone ».
Configurer
2. Utiliser les boutons principaux pour mettre en surbrillance
« Configurer » et appuyer sur le bouton « OK » pour accepter.
Désignations
3. Vous pouvez assigner jusqu'à quatre détecteurs par zone, et
chaque détecteur peut être assigné à plus d'une zone. Utiliser
les boutons principaux pour faire défiler les détecteurs jusqu'à
ce que celui que vous voulez assigner ou pour lequel vous
voulez annuler l'assignation s'affiche en surbrillance, et appuyer
Recherche
sur le bouton « OK » pour le sélectionner.
4. Pour assigner ou désassigner le détecteur à cette zone, appuyer
sur le bouton Hausser ou Abaisser (le bouton de zone Hausser
assigne le capteur affiché et le bouton Abaisser le désassigne).
Pour revenir à la liste des détecteurs disponibles, appuyer sur
Détecteur
x/y
le bouton de recul « Horloge ». Après qu'un détecteur a été
assigné, il sera noté d'une astérisque (*) dans la liste déroulante.
xxxxxxxx
Répéter la procédure pour les autres détecteurs.
Remarque : Si vous ne trouvez pas les détecteurs sans fil,
yyyy-yyyy
vérifiez qu'ils sont associés correctement.
RF
Régler l'action des détecteurs
1. Appuyer sur le bouton de recul « Horloge » pour revenir à l'écran
Détecteur
de détecteurs de présence. Utiliser les boutons principaux pour
mettre en surbrillance « Actions » et appuyer sur le bouton « OK »
Config. zones
pour accepter.
2. Utiliser les boutons Hausser et Abaisser de zone pour régler
chaque zone au niveau d'éclairage désiré en condition de
présence et appuyer sur le bouton « OK » pour sauvegarder
le réglage.
Détecteur
*x/y
Pour régler une zone à non affectée, abaisser le niveau
d'éclairage jusqu'à l'extinction et maintenir ensuite le bouton
xxxxxxxx
inférieur de la zone durant 3 secondes et l'écran affichera « --- »
yyyy-yyyy
puis les 3 DEL du centre de la zone s'allumeront pour indiquer que cette zone sera non affectée pour cette
scène (la zone ne changera pas quand cette scène sera commandée).
RF
3. Utiliser les boutons Hausser et Abaisser de zone pour régler chaque zone au niveau d'éclairage désiré
en condition d'absence et appuyer sur le bouton « OK » pour sauvegarder le réglage.
4. Quitter le mode de programmation.
Détecteur de prés.
Actions
Configurer
Présence d'occu...
Choisir le niveau
3 secondes
de présence
Guide d'installation et de fonctionnement du GRAFIK Eye QS unité de contrôle 29
Inoccupé
Choisir le niveau
d'absence
OK
Hausser zone :
actionner pour assigner
le détecteur affiché
Abaisser zone :
actionner pour
désassigner le détecteur
affiché
Enregistré
Boutons
principaux
Bouton
« OK »
Bouton
horloge
(au dos)
