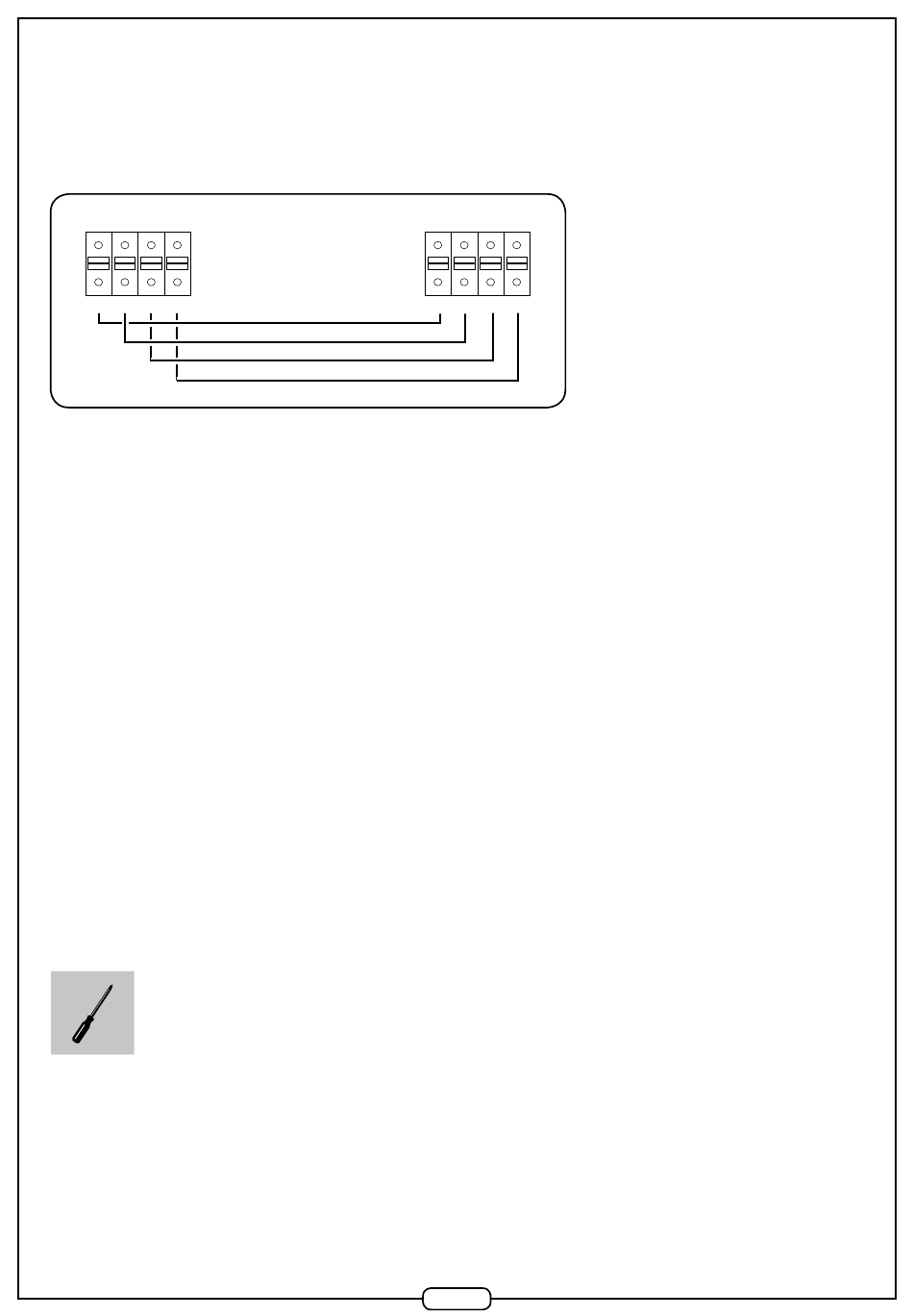

5.1.2 Raccorder le RC TAC4 REC au circuit TAC4 DG

TAC4 DG
RC TAC4
B-
A+ GND +12V
B-
A+ GND +12V
Spécifications du câble à utiliser :
• Type de câble recommandé: torsadé par paire et blindé (FTP) catégorie 5. Section de 0,26 ... 0,50 mm².
Utiliser une paire pour connecter GND et +12V et l'autre paire pour connecter B- et A+
• Longueur : maximum 1000 m.
• Placer ce câble à distance des câbles de puissance de votre installation.
• En cas d'environnement à fortes perturbations électromagnétiques: le blindage du câble TAC4 DG – RC doit être connecté d'un seul
côté à la terre.
• Si le groupe est installé à l'extérieur, veillez à utiliser un câble adapté (résistance aux intempéries, aux UV, ...).

5.2 Utilisation du RC TAC4

5.2.1 RC TAC4 maître
La communication MODBUS n'assure pas le contrôle des ventilateurs (registre 40200 = 0).
Le RC permet la configuration de l'unité, le contrôle des ventilateurs et la visualisation de tous les paramètres.
5.2.2 RC TAC4 maître
Lors de l'utilisation du RC TAC4 sur une unité contrôlée via MODBUS (registre 40200 = 1 ou 2), le RC permettra de visualiser les paramètres de l'unité
sur laquelle il est raccordé. Le contrôle et la configuration sont désactivés sur le RC TAC4.
Il est cependant possible de rendre actif le contrôle et la configuration sur le RC TAC4. Pour cela, il faut fermer le contact entre les bornes +12V et
IN5 sur le circuit TAC4 DG.
Le RC TAC4 fonctionne alors dans sa configuration standard.
6. UTILISATION
AvEC CONTACTS ExTERNES
Il est possible de commander l'unité par des contacts externes raccordés sur les entrées digitales de la régulation TAC4 DG. Pour cela, il faut fermer
le contact entre les bornes +12V et IN1 sur le circuit TAC4 DG.
13
