Locomotives équipées du système
électronique Delta
Ces modèles ne sont équipés d'aucune
fonction commutable. D'ailleurs, dans la
base de données de la Mobile Station,
ces modèles sont saisis accompagnés de
l'adresse correspondante à l'ordonnance-
ment Delta. Les locomotives à vapeur
occupent donc l'adresse 78 de cette liste,
les locomotives diesel l'adresse 72, les
motrices l'adresse 60 et les locomotives
électriques l'adresse 24. Normalement
cette adresse n'est pas encore paramétrée.
Les derniers développements du Delta
Modul se distinguent par les points suivants:
1. Les 80 adresses numériques peuvent
être réglées sur le commutateur de
codage à 8 positions.
2. Il existe la possibilité de commuter en
alternative l'éclairage en tant que fonc-
tion. Dans ce cas, deux pontages
soudés doivent être mis en place sur
l'arrière du système électronique.
Il existe également des locomotives
Delta pour lesquelles cette fonction de
commutation
est réglée
départ usine.
3. Pour cette version, le type d'utilisation
est reconnu automatiquement. Pour
ces modèles, une adresse est donc
déjà réglée départ usine.
Les adresses ajoutées dans la liste
d'adresses numérique peuvent toutes être
commutées par le commutateur de codage
à 8 positions. Cette version perfectionnée
du Delta Modul porte, en tant que système
électronique de postéquipement, la
référence 66032.

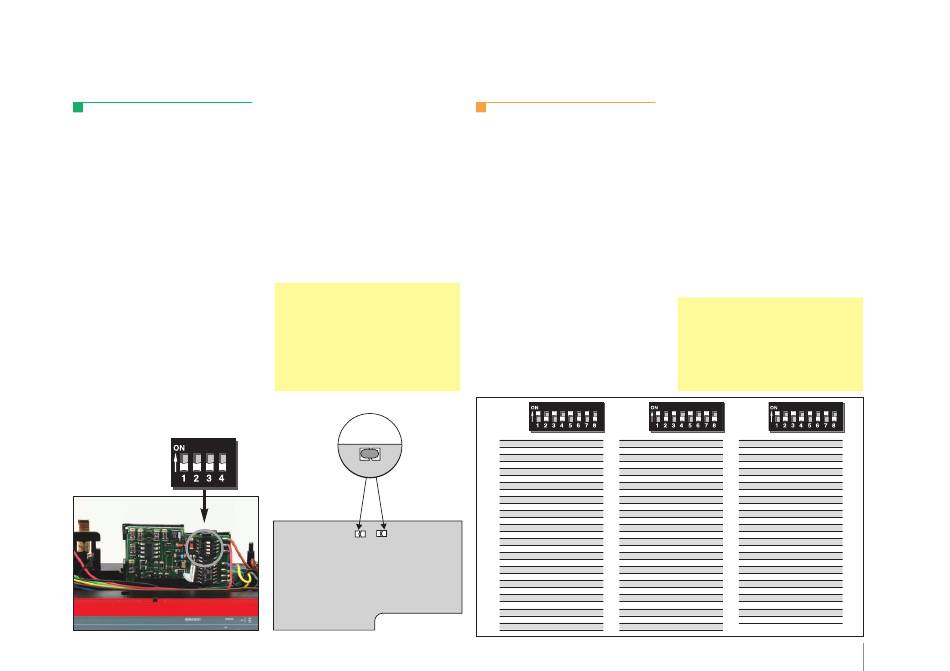

Conseil:
deux ponts de contact ouverts se situent
sur l'arrière du Delta Modul 66032.
Si les deux ponts de contact sont fer-
més par un pontage soudé, la fonction
d'éclairage peut être activée via la
touche de commande de l'éclairage
sur la Mobile Station.
Locs met Delta-elektronica
Ook deze modellen hebben geen scha-
kelbare functies. In de database van de
Mobile Station zijn deze modellen met het
adres opgeslagen, dat correspondeert
met de Delta-rubricering. Stoomlocomo-
tieven hebben om die reden in deze lijst
het adres 78, diesellocs het adres 72,
treinstellen het adres 60 en elektrische
locs het adres 24. Doorgaans is dit adres
echter nog niet ingesteld!
De laatste ontwikkelingsversie van de Delta
Modul onderscheidt zich op de volgende
punten:
1. Alle 80 digitale adressen kunnen op de
ingebouwde 8-voudige codeerschake-
laar worden ingesteld.
2. Er bestaat de alternatieve optie, de
verlichting als functie te schakelen. In
dat geval moeten twee soldeerbruggen
op de achterzijde van de elektronica
Digital Digital
01 – 2 3 – 5 – 7 – 28 – 2 3 – 5 – – 8
02 – – 3 – 5 – 7 – 29 – – 3 – 5 – – 8
03 1 – – 4 5 – 7 – 30 1 – – 4 5 – – 8
04 – 2 – 4 5 – 7 – 31 – 2 – 4 5 – – 8
05 – – – 4 5 – 7 – 32 – – – 4 5 – – 8
06 1 – – – 5 – 7 – 33 1 – – – 5 – – 8
07 – 2 – – 5 – 7 – 34 – 2 – – 5 – – 8
08 – – – – 5 – 7 – 35 – – – – 5 – – 8
09 1 – 3 – – 6 7 – 36 1 – 3 – – 6 – 8
10 – 2 3 – – 6 7 – 37 – 2 3 – – 6 – 8
11 – – 3 – – 6 7 – 38 – – 3 – – 6 – 8
12 1 – – 4 – 6 7 – 39 1 – – 4 – 6 – 8
13 – 2 – 4 – 6 7 – 40 – 2 – 4 – 6 – 8
14 – – – 4 – 6 7 – 41 – – – 4 – 6 – 8
15 1 – – – – 6 7 – 42 1 – – – – 6 – 8
16 – 2 – – – 6 7 – 43 – 2 – – – 6 – 8
17 – – – – – 6 7 – 44 – – – – – 6 – 8
18 1 – 3 – – – 7 – 45 1 – 3 – – – – 8
19 – 2 3 – – – 7 – 46 – 2 3 – – – – 8
20 – – 3 – – – 7 – 47 – – 3 – – – – 8
21 1 – – 4 – – 7 – 48 1 – – 4 – – – 8
22 – 2 – 4 – – 7 – 49 – 2 – 4 – – – 8
23 – – – 4 – – 7 – 50 – – – 4 – – – 8
24 1 – – – – – 7 – 51 1 – – – – – – 8
25 – 2 – – – – 7 – 52 – 2 – – – – – 8
26 – – – – – – 7 – 53 – – – – – – – 8
27 1 – 3 – 5 – – 8 54 1 – 3 – 5 – – –
worden geplaatst. Er zijn ook Delta-
locomotieven, waarbij deze schakel-
functie reeds „af fabriek" is ingesteld.
3. De besturingsmodus wordt bij deze
versie automatisch herkend. Om die
reden is bij deze modellen reeds „af
fabriek" een adres ingesteld.
Met de 8-voudige codeerschakelaar zijn
alle in de Digital-adreslijst opgenomen
adressen schakelaar. Deze ontwikkelings-
versie van de Delta Modul heeft als
inbouw-elektronica overigens het artikel-
nummer 66032.
Tip: Op de achterzijde van Delta
Modul 66032 bevinden zich twee open
contactbruggen. Worden beide contac-
tbruggen met een soldeerbrug geslo-
ten, kan de verlichtingfunctie via de
schakeltoets voor de verlichting op de
Mobile Station worden ingeschakeld.
Digital
55 – 2 3 – 5 – – –
56 – – 3 – 5 – – –
57 1 – – 4 5 – – –
58 – 2 – 4 5 – – –
59 – – – 4 5 – – –
60 1 – – – 5 – – –
61 – 2 – – 5 – – –
62 – – – – 5 – – –
63 1 – 3 – – 6 – –
64 – 2 3 – – 6 – –
65 – – 3 – – 6 – –
66 1 – – 4 – 6 – –
67 – 2 – 4 – 6 – –
68 – – – 4 – 6 – –
69 1 – – – – 6 – –
70 – 2 – – – 6 – –
71 – – – – – 6 – –
72 1 – 3 – – – – –
73 – 2 3 – – – – –
74 – – 3 – – – – –
75 1 – – 4 – – – –
76 – 2 – 4 – – – –
77 – – – 4 – – – –
78 1 – – – – – – –
79 – 2 – – – – – –
80 1 – 3 – 5 – 7 –
