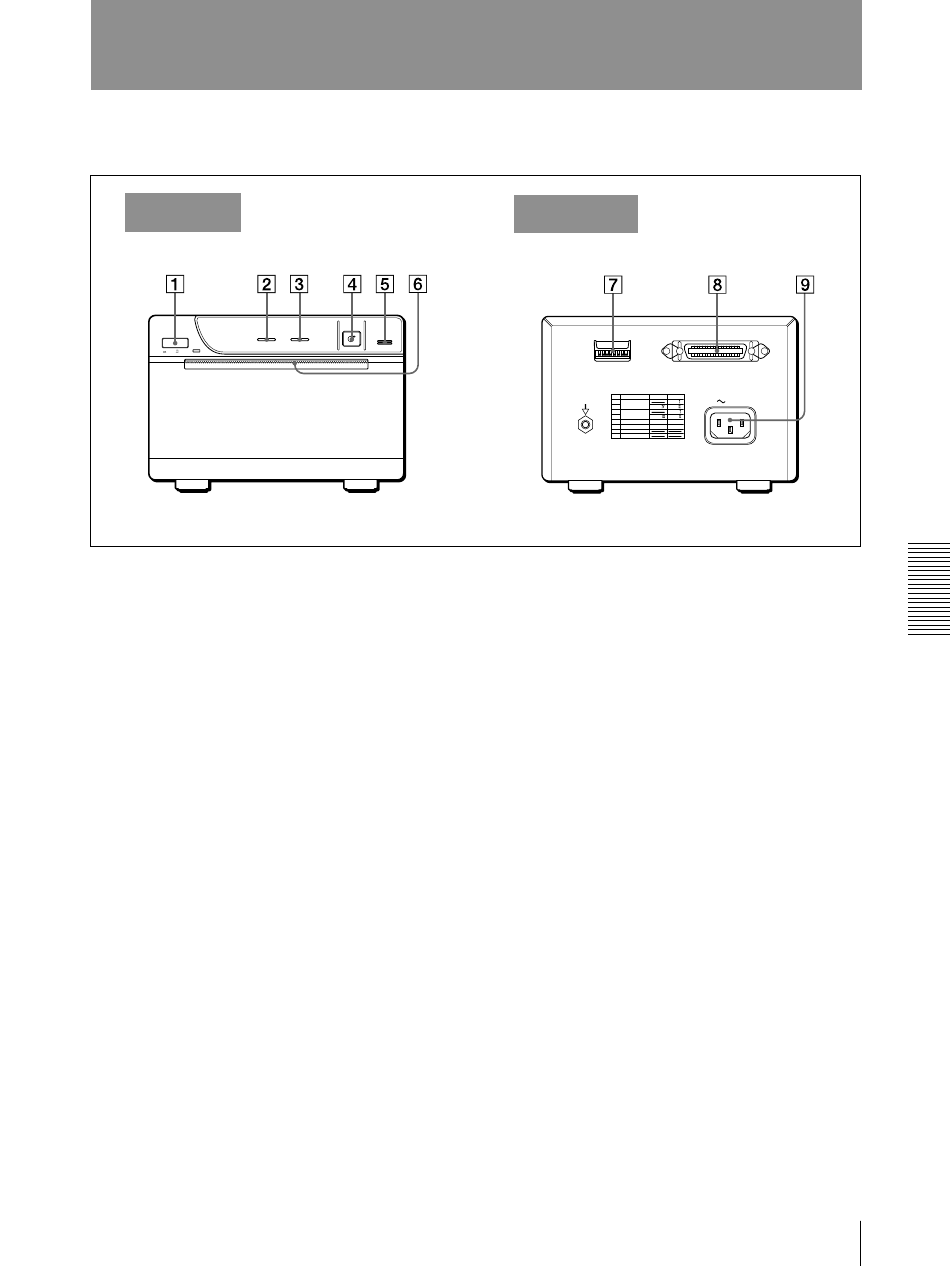

Emplacement et fonction des composants

Pour plus de détails, reportez-vous aux pages indiquées entre parenthèses.
Avant
RECEIVING
ON/ OFF
1 Interrupteur et indicateur ON/OFF
Met l'appareil sous tension. L'indicateur
s'allume lorsque l'appareil est sous tension.
2 Indicateur RECEIVING
S'allume lorsque l'imprimante reçoit les
données à imprimer d'un ordinateur.
S'éteint lorsque l'imprimante commence à
imprimer.
3 Indicateur PAPER EMPTY
S'allume lorsque l'imprimante manque de
papier.
Clignote lorsque le circuit de protection de la
tête thermique intervient pour réduire
l'accumulation de chaleur.
4 Touche FEED (46)
Cette touche permet de faire avancer le papier
d'impression.
5 Touche OPEN/CLOSE (44)
Ouvre ou referme la trappe. De même,
interrompt l'impression.
FEED OPEN / CLOSE
PAPER EMPTY
Arrière
DIP SW
OFF
ON
DIP SW FUNCTION TABLE
NO FUNCTION SW-ON SW-OFF
1 TYPE
PAPER
2 TYPE TYPE
3 TONE
GAMMA
4 TONE TONE
5 POSTFEED ON OFF
6 COMMAND D890 D880
7 RESERVED
8 RESERVED
6 Coupeur de papier
Coupe le papier d'impression.
7 Microcommutateurs (42)
Règle le type de papier et d'autres modes
d'imprimante.
8 Connecteur (amphénol 36 broches) (41)
Raccorde un ordinateur ou d'autres
périphériques à l'aide d'un câble d'interface
Centronics ou similaire.
Pour utiliser l'appareil en mode de
transmission ultra-rapide (mode ECP), utilisez
un câble d'interface conforme au standard
IEEE STD 1284 comme le Hewlett Packard
C2951A.
9 Connecteur AC IN (entrée
d'alimentation) (41)
Raccordez-le à une prise murale à l'aide du
cordon d'alimentation fourni.
AC IN
53
Divers
