Bosch Rexroth AG
Montage, démontage et installation électrique
Câbles d'alimentation
Utilisation du conducteur N
uniquement avec
l'approbation de
l'exploitant !
p. ex. des entraînements
Catégorie de surtension I
(1)Les rails PE doivent de préférence être montés sur la plaque de montage de manière à être conducteurs.
Les rails PE montés sous forme isolée doivent être liés des deux côtés
à la plaque de montage à l'aide de bandes de cuivre d'une longueur maximale de 20 cm.
La section des bandes de cuivre doit au moins correspondre à celle du câble d'alimentation. .

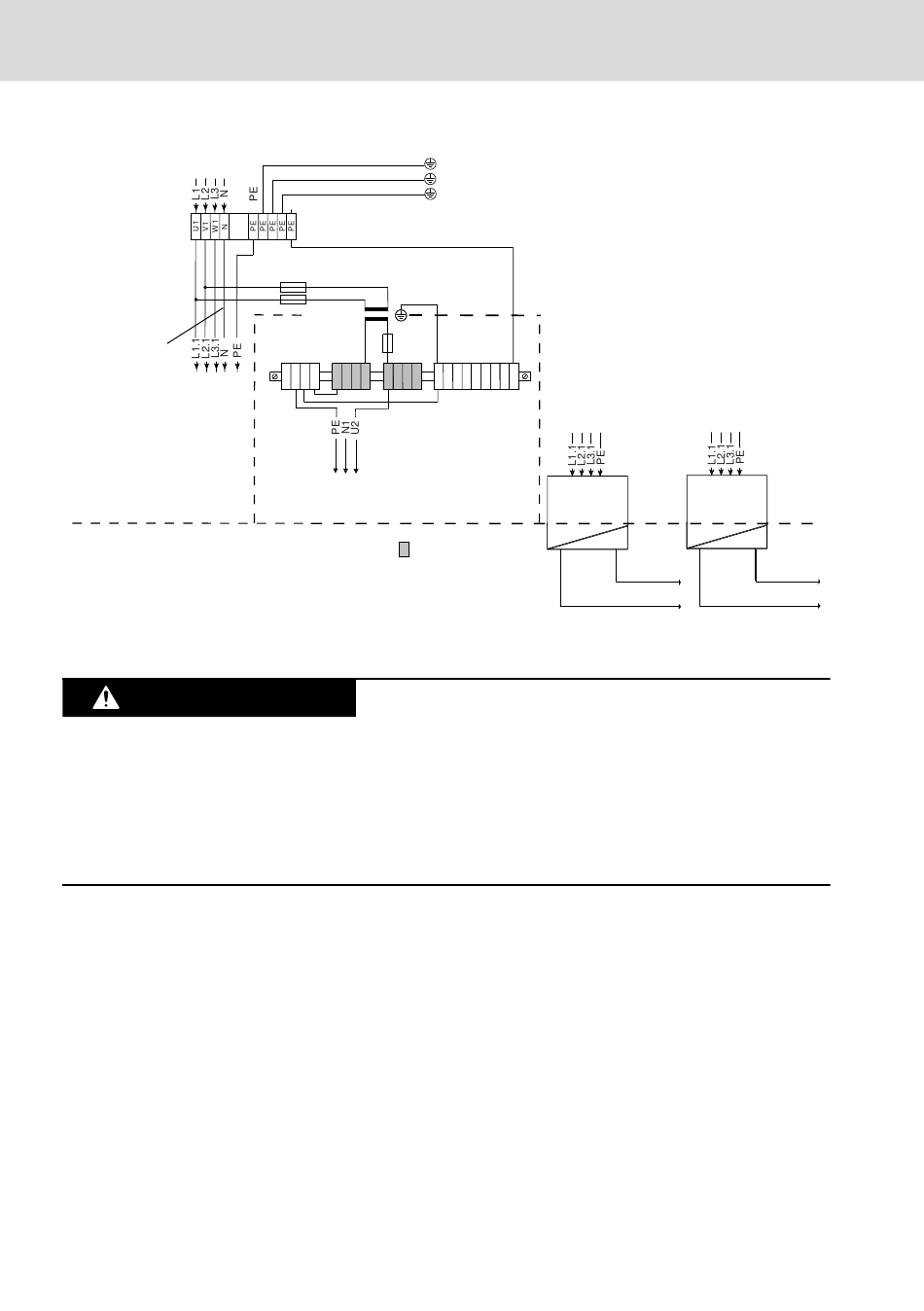

Fig. 10-5: Câblage de puissance 400 V
AVERTISSEMENT
Ne branchez des blocs d'alimentation générant une basse tension de sécurité
●
(24 V) que sur des tensions de réseau pour lesquelles les blocs d'alimenta-
tion sont conçus. Tenez compte des catégories de surtension, voir
"Câblage de puissance 400 V" à la page
Ne pas connecter la tension secteur sur la basse tension de sécurité.
●
10.6.2 Raccordement du conducteur de terre
Veillez à ce que la section du conducteur soit suffisante lors du câblage du con-
ducteur de protection. Dans ce contexte, nous vous prions également de res-
pecter les indications de la norme EN 60204, partie 1 (résistance électrique
maximale et contrôle du câblage du conducteur de protection).
26/45
min. 16 mm ² ( vert/jaune)
16 mm ² (vert/jaune)
6 mm² ( vert/jaune)
Point neutre P E
16 mm ² (vert/jaune)
Fusibles, mieux disjoncteur moteur
4 mm ² (vert/jaune)
400V
Transformateur selon
EN 60742
230V
4 mm ² (vert/jaune)
U2
PE
N
4 mm ² (vert/jaune)
Catégorie de surtension II
Alimentation 230 V
Panneaux de commande
Prise(s) de service
=
Danger de mort par des tensions électriques
élevées
vers le boîtier de l'armoire électrique
vers la machine
toutes les pièces du boîtier (terre fonctionnelle)
Catégorie de surtension III
(1)
PE
Bloc
d'alimentation
Les bornes sont
CC 24 V
isolées
26.
DOK-SUPPL*-VAM*X0.2***-IT01-FR-P
VAM 10.2, VAM 40.2
Bloc
d'alimentation
CC 24 V
U
U
Q
L
0 V U
0 V
U
L
Fig. 10-5
Q
