Modules de sorties courant/tension analogiques 8 voies FLEX 5000

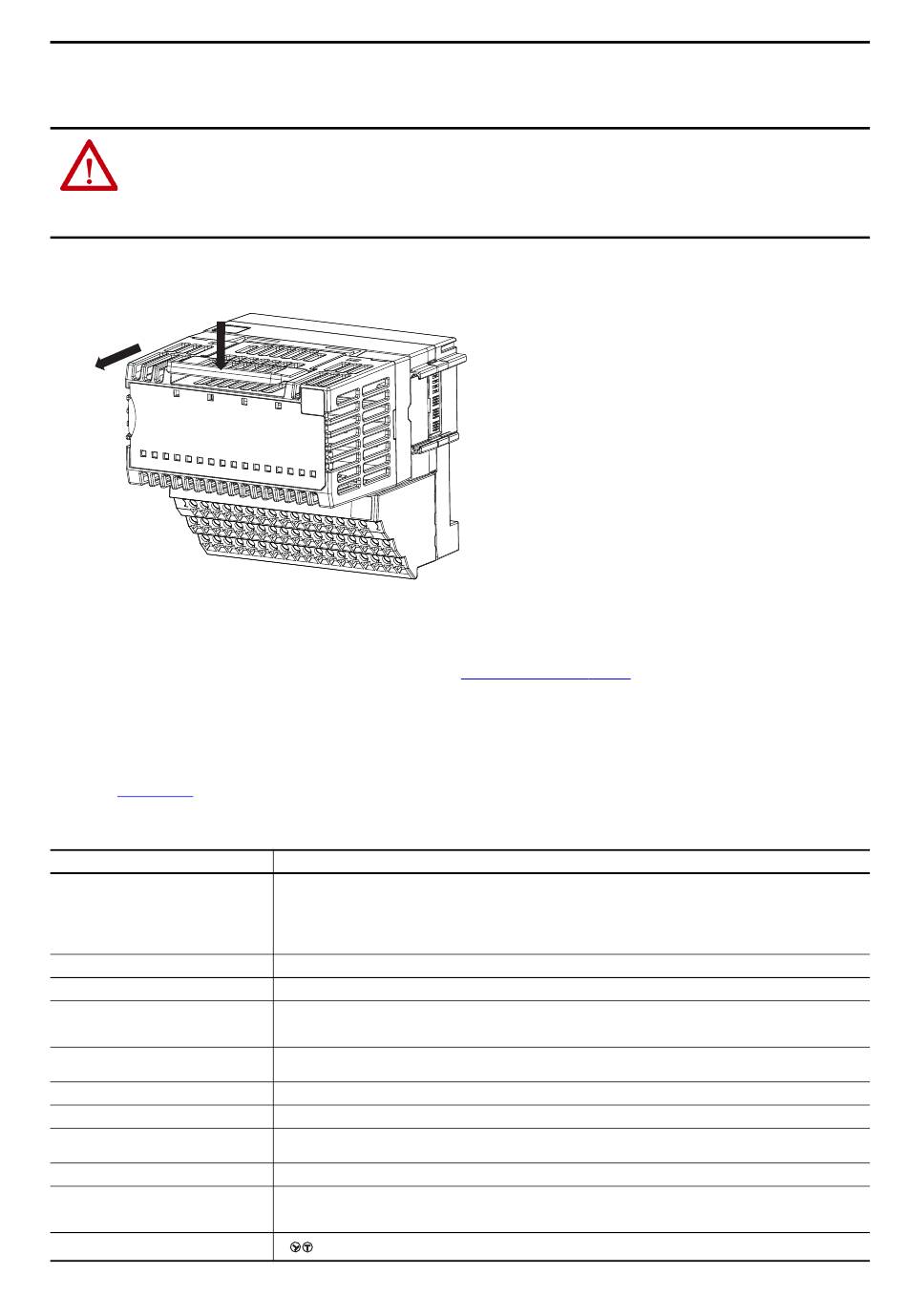

Retrait du module

AVERTISSEMENT : Quand vous insérez ou retirez le module alors que le bus intermodules est sous tension, un arc électrique peut se produire, susceptible de
provoquer une explosion dans les installations en environnement dangereux.
Assurez-vous que l'alimentation est coupée ou que l' e nvironnement n'est pas dangereux avant de poursuivre. Des arcs électriques répétés entraînent une usure
prématurée des contacts du module et du connecteur d'accouplement. Des contacts détériorés peuvent créer une résistance électrique qui affectera le bon
fonctionnement du module.
1. Appuyez et maintenez le levier de déverrouillage du module sur le dessus du module.
2. Retirez le module de l'embase avec bornier.

Remplacement du module

Pour remplacer le module, suivez les étapes décrites au début de la section
Caractéristiques du module
Le tableau ci-après répertorie un sous-ensemble de caractéristiques du module. Pour obtenir une liste complète des caractéristiques, consultez la
publication 5094-TD001, FLEX 5000 Modules Specifications Technical Data.
Caractéristiques des modules de sorties courant/tension 8 voies analogiques 5094-OF8 et 5094-OF8XT
Attribut
Température, en fonctionnement
CEI 60068-2-1 (Essai Ad, en fonctionnement, à froid),
CEI 60068-2-2 (Essai Bd, en fonctionnement, sous chaleur
sèche),
CEI 60068-2-14 (Essai Nb, en fonctionnement, avec choc
thermique)
Température, air ambiant, max.
Indice de protection du boîtier
Plage de sorties, tension
Plage de sorties, courant
Tension d'alimentation du bus intermodules (BP)
Courant d'alimentation du bus intermodules (BP), max
Plage de tension d'alimentation des actionneurs/capteurs
(SA)
Courant d'alimentation des actionneurs/capteurs (SA), max
Tension d'isolement
Détrompage du bornier
12
Valeur
-40 °C < Ta < +70 °C
70 °C
Aucun (type ouvert)
±10 V
0 à 10 V
0 à 5 V
0 à 20 mA
4 à 20 mA
15 V c.c.
75 mA
18 à 32 V c.c.
260 mA
250 V (continue), type isolation de base, système relié au terrain
Aucune isolation entre les ports de sortie et l'alimentation SA
Aucune isolation entre chaque port de sortie
1
3
Publication Rockwell Automation 5094-IN007A-FR-P – Mai 2018

Installation du module, page

7.
