Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888

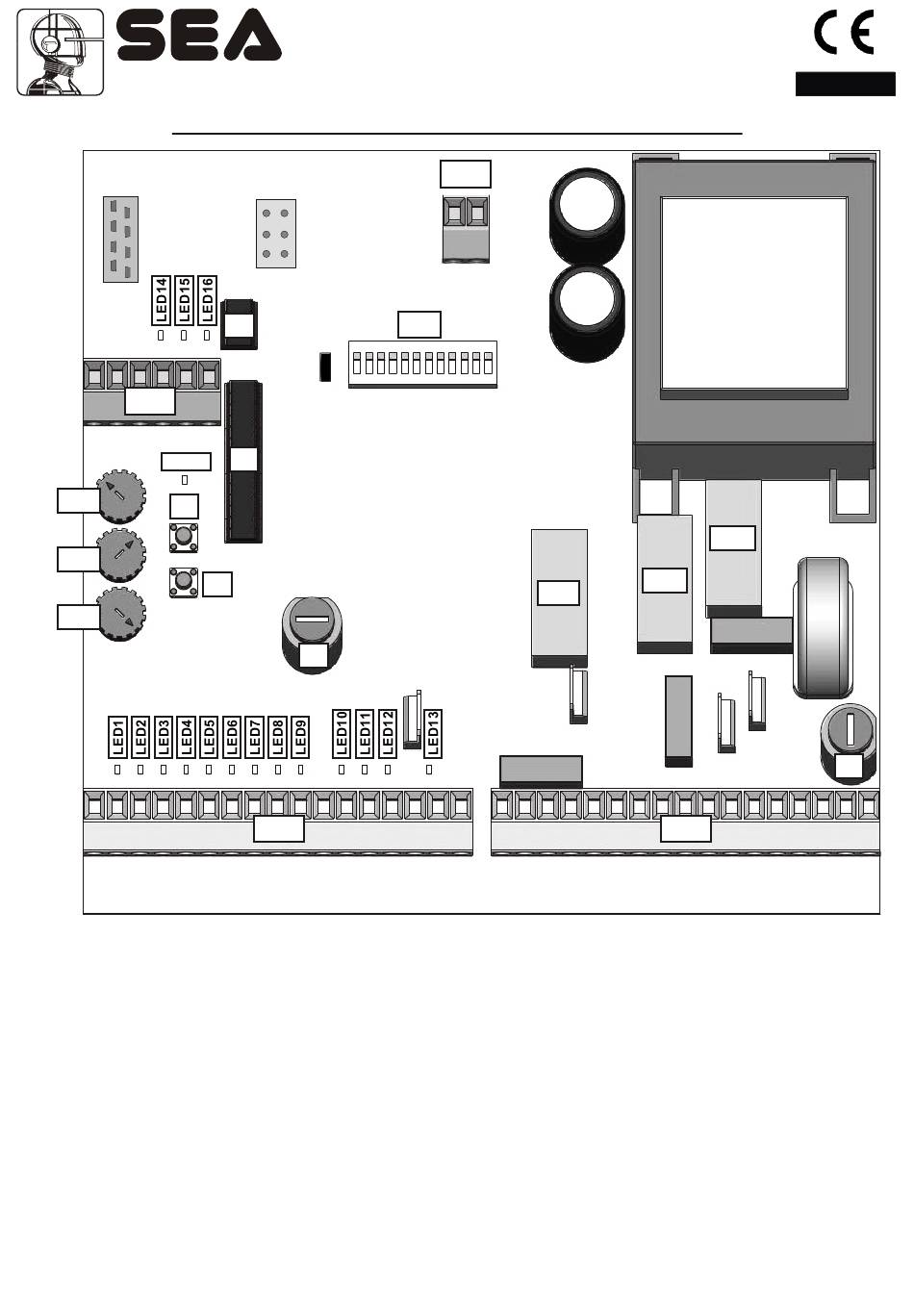

DESCRIPTION COMPOSANTS
CMR
CN1
LEDP
Rv3
P1
Rv2
Rv1
LED1 = Accès Aux
LED2 = Start piéton
LED3 = Start
LED4 = Fin de course de fermeture moteur 2
LED5 = Fin de course d'ouverture moteur 2
LED6 = Fin de course de fermeture moteur 1
LED7 = Fin de course de fermeture moteur 1
LED8 = Photocellule 2
LED9 = Photocellule 1
LED10 = 24V Aux
LED11 = Autotest Photocellule
LED12 = Lampe temoin
LED13 = Electro-serrure
LED14 = Encoder 2
LED15 = Encoder 1
LED16 = Stop
LEDP= Programmation
CN1 = Connecteur accès et sorties 24V
CNP = Connecteur PALM
67410188
®
CNP
U2
U1
P2
F2
CN2
VERT
CN4
DIP
RL1
CN2 = Connectuer accès et sorites 24V (vert)
CN3 = Connecteur alimentation et moteurs (
CN4 = Connecteur 24V~ Photosync
Rv1 = Trimmer réglage de la couple
Rv2 = Trimmer réglage distance commencement
rallentissement
Rv3 = Trimmer réglage pause
P1 = Poussoir mémorisation temps de travail
P2 = Poussoir mémorisation émetteurs
DIP = Dip-switch affichage fonctions
F1 = Fusible alimentation et moteurs (6.3AT)
F2 = Fusible accessories (2A)
RL1 = Relé alimentation moteurs
RL2 = Relé direction moteur
RL3 = Relé lampe de courtoisie
U1 = Micro-controlleur
U2 = Mémoire EEPROM
CMR = Connecteur module récepteur
REV 19 - 12/2009
Français
RL3
RL2
CN3
ORANGE
orange
F1
)
41
