5 Installation
2
1
PWM TAC2 TAC1 NTCA AQ

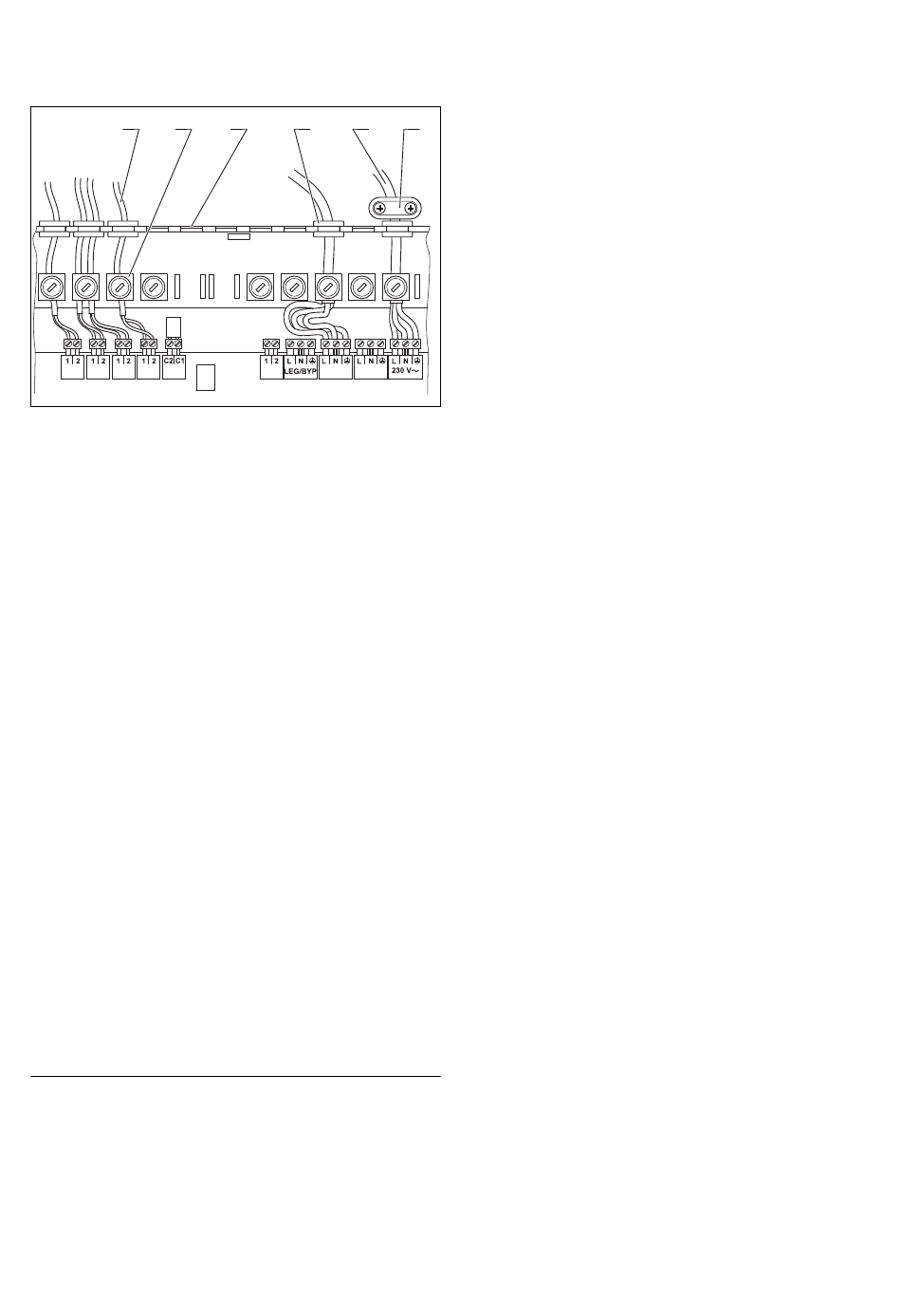

Câblage du boîtier de commande
Fig. 5.7
• Raccordez le câble secteur (5) sur les bornes prévues
à cet effet PE, N et L du système de connexion et
fixez-les avec la décharge de traction se trouvant à
l'extérieur du boîtier de commande (6).
• Enfichez la conduite de sonde (1) au niveau des bornes
NTCA prévues à cet effet du système de connexion.
• Pour introduire tous les câbles que vous avez montés
vous-mêmes, brisez le nombre nécessaire de parois
friables (3) du boîtier de commande.
• Enfoncez les traversées de câble en caoutchouc (4)
avec les câbles déjà introduits dans les ouvertures.
• Bloquez tous les câbles avec les décharges de traction
fournies (2).
• Raccordez le câble secteur aux câbles PE, N et L de
l'installation domestique via un dispositif séparateur
sur tous les pôles ayant un intervalle de coupure d'au
moins 3 mm (par ex. fusible ou commutateur de puis-
sance).
• Raccrochez le couvercle à l'état légèrement ouvert car
c'est seulement après qu'il pourra être complètement
fermé.
• Vissez complètement la vis de sécurité du couvercle.
Câblage selon le schéma hydraulique
Afin de simplifier l'installation, le régulateur contient
deux schémas hydrauliques parmi lesquels il faut sélec-
tionner le plus approprié. Pour le HelioSet S-FE 150/3 S
il faut se conformer au schéma hydraulique 1, qui corres-
pond au réglage d'usine (voir tableau 6.1).
Les schémas hydrauliques représentent différentes pos-
sibilités de configuration dans lesquelles certains com-
posants de l'installation sont optionnels.
a Attention !
Ces schémas hydrauliques ne sont que des re-
présentations et ne peuvent en aucun cas ser-
vir à la réalisation de la tuyauterie hydraulique.
14
3 5
4
R PCSA PCSB
6
