Entretien
4.
Pour obtenir une tension plus forte, on peut
accrocher les ressorts dans le trou extérieur de
l'ensemble de commande (Fig. 46).
Remplacement des courroies
de prise de force (PdF)
Contrôler l'usure des courroies de prise de force
(PdF) toutes les 50 heures de service.
1.
Maintenir la poulie de tension contre les
courroies et tirer le ressort vers le bas pour le
détacher du boulon du bas (Fig. 47).
2.
Laisser la poulie de tension descendre pour
détendre les courroies de PdF, et retirer les
courroies de la poulie de boîte d'engrenages
(Fig. 47).
3.
Retirer les boulons de fixation de la butée
d'embrayage et déconnecter le câblage de
l'embrayage (Fig. 47). Retirer les courroies par
dessus l'embrayage.
7
5
1
6
2

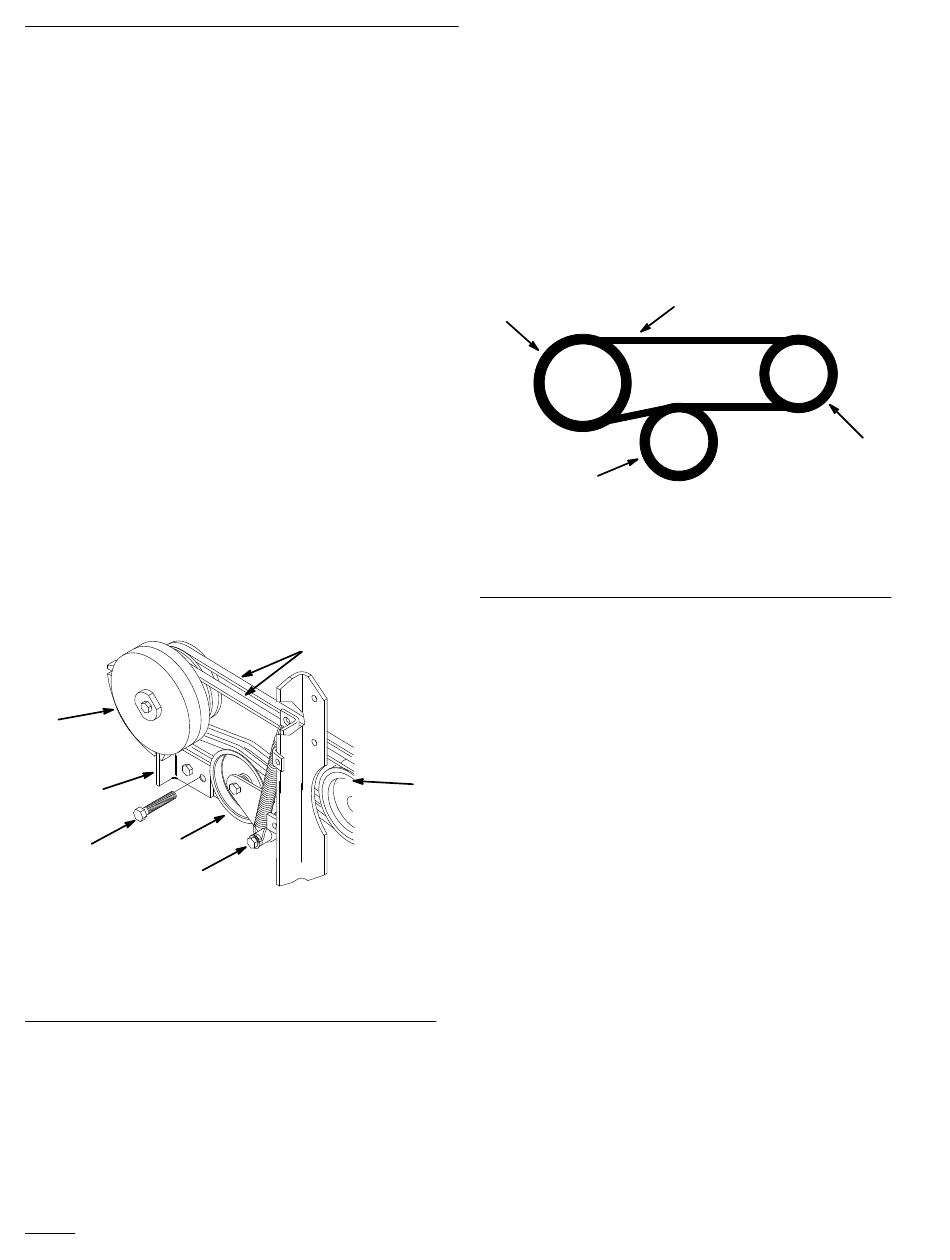

Figure 47
1. Poulie de tension
2. Ressort
3. Poulie de boîte
d'engrenages
4.
Monter de nouvelles courroies de PdF par dessus
l'embrayage sur les poulies de boîte
d'engrenages et sous la poulie de tension à
ressort (Fig. 48).
50
4
3
m–3295
4. Courroie de PdF
5. Butée d'embrayage
6. Boulon
7. Embrayage
5.
Maintenir la poulie de tension contre les
courroies et tirer le ressort pour l'accrocher au
boulon du bas (Fig. 47).
6.
Monter la butée d'embrayage (Fig. 47) en serrant
solidement les boulons.
7.
Reconnecter le fil d'embrayage au faisceau de
câbles.
2
4
Figure 48
1. Courroie de PdF
2. Poulies d'embrayage
Remplacement de la courroie
de traction
Contrôler l'usure de la courroie de traction toutes les
50 heures de service.
1.
Retirer les courroies de PdF, voir Remplacement
des courroies de prise de force (PdF).
2.
Abaisser la poulie de tension à ressort et retirer
la courroie de traction de la poulie du moteur, de
la poulie de tension fixe et des poulies des
pompes hydrauliques (Fig. 49). Retirer la
courroie par dessus l'embrayage.
3.
Mettre une nouvelle courroie en place par dessus
l'embrayage sur la poulie du moteur, la poulie de
tension fixe et les poulies des pompes
hydrauliques (Fig. 49).
4.
Abaisser la poulie de tension à ressort pour la
mettre en place sous la courroie, puis la laisser
remonter (Fig. 49).
1
m–3225
3. Poulie de boîte
d'engrenages
4. Poulie de tension à ressort
3
