• Canna fumaria vecchia, intubata minimo Ø120 mm con la realizzazione di uno sportello esterno per
permettere la pulizia del camino.
• Canna fumaria esterna realizzata esclusivamente con tubi inox isolati cioè con doppia parete minimo Ø120
mm: il tutto ben ancorato al muro. Con comignolo antivento (vedi Fig. 5 a pag. 8).
• Sistema di canalizzazione tramite raccordi a T che permette una facile pulizia senza lo smontaggio dei tubi.
RONDÓ - MIKA

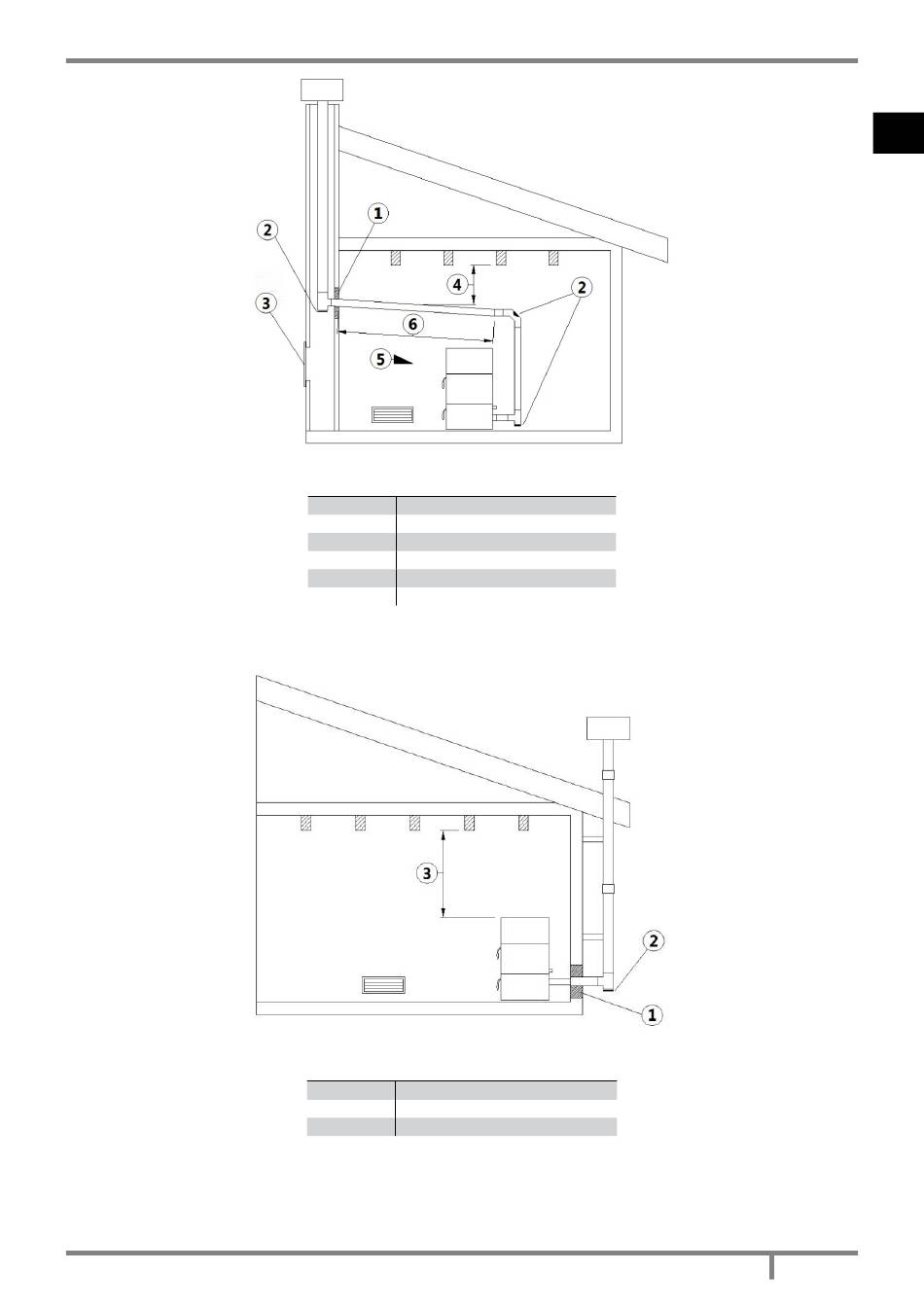

Fig. 9 - Esempio 2
LEGENDA Fig. 10 a pag. 11
1
Isolante
2 Tappo d'ispezione
3
Portina d'ispezione caminetto
4
Distanza minima di sicurezza = 0,5 mt
5 Inclinazione ≥ 3°
6
Tratto orizzontale ≤ 1 mt
Fig. 10 - Esempio 3
LEGENDA Fig. 11 a pag. 11
1 Isolante
2
Tappo d'ispezione
3
Distanza minima di sicurezza = 0,5 mt
