Setzen Sie keine Lampen mit einer höheren Leistungsangabe ein. Lampen mit einer höheren Leistung ent-
wickeln höhere Temperaturen, für die das Gerät nicht ausgelegt ist. Bei Zuwiderhandlungen erlischt die Ga-
rantie.
Vorgehensweise:
Schritt 1: Lösen Sie die beiden Gehäuseschrauben am hinteren Teil des Gerätes mit einem geeigneten
Imbusschlüssel. Nehmen Sie den Gehäusedeckel ab.
Schritt 2: Lösen Sie die Befestigungsschrauben A und B des Lampensystems und entnehmen Sie
dieses vorsichtig aus dem Gehäuse.
Schritt 3: Wird eine defekte Lampe ausgetauscht, entfernen Sie zunächst die defekte Lampe aus dem
Lampenhalter.
Schritt 4: Setzen Sie die Lampe vorsichtig in den Lampenhalter ein.
Schritt 5: Führen Sie das Lampensystem wieder in das Gehäuse ein und ziehen Sie die Befestigungss-
schrauben fest.
Schritt 6: Justieren Sie die Lampe wie unter Lampenjustierung beschrieben.
Schritt 7: Setzen Sie den Gehäusedeckel wieder auf das Gerät und schrauben Sie die beiden
Gehäuseschrauben wieder fest.

Lampenjustierung

dessen Intensität abschwächen, indem Sie die Lampe näher zum Reflektor hinbewegen. Drehen Sie dazu
alle drei Schrauben "1, 2, 3" um 45° im Uhrzeigersinn, bis das Licht gleichmäßig verteilt ist.
Wenn das Licht am äußeren Rand des Strahls heller erscheint als in der Mitte, befindet sich die Lampe zu
nah am Reflektor. Bewegen Sie in diesem Fall die Lampe vom Reflektor weg. Drehen Sie dazu alle drei
Schrauben "1, 2, 3" um 45° gegen den Uhrzeigersinn, bis das Licht gleichmäßig verteilt ist und der Strahl
hell genug erscheint.
Schalten Sie das Gerät niemals ein, ohne vorher alle Abdeckungen geschlossen zu

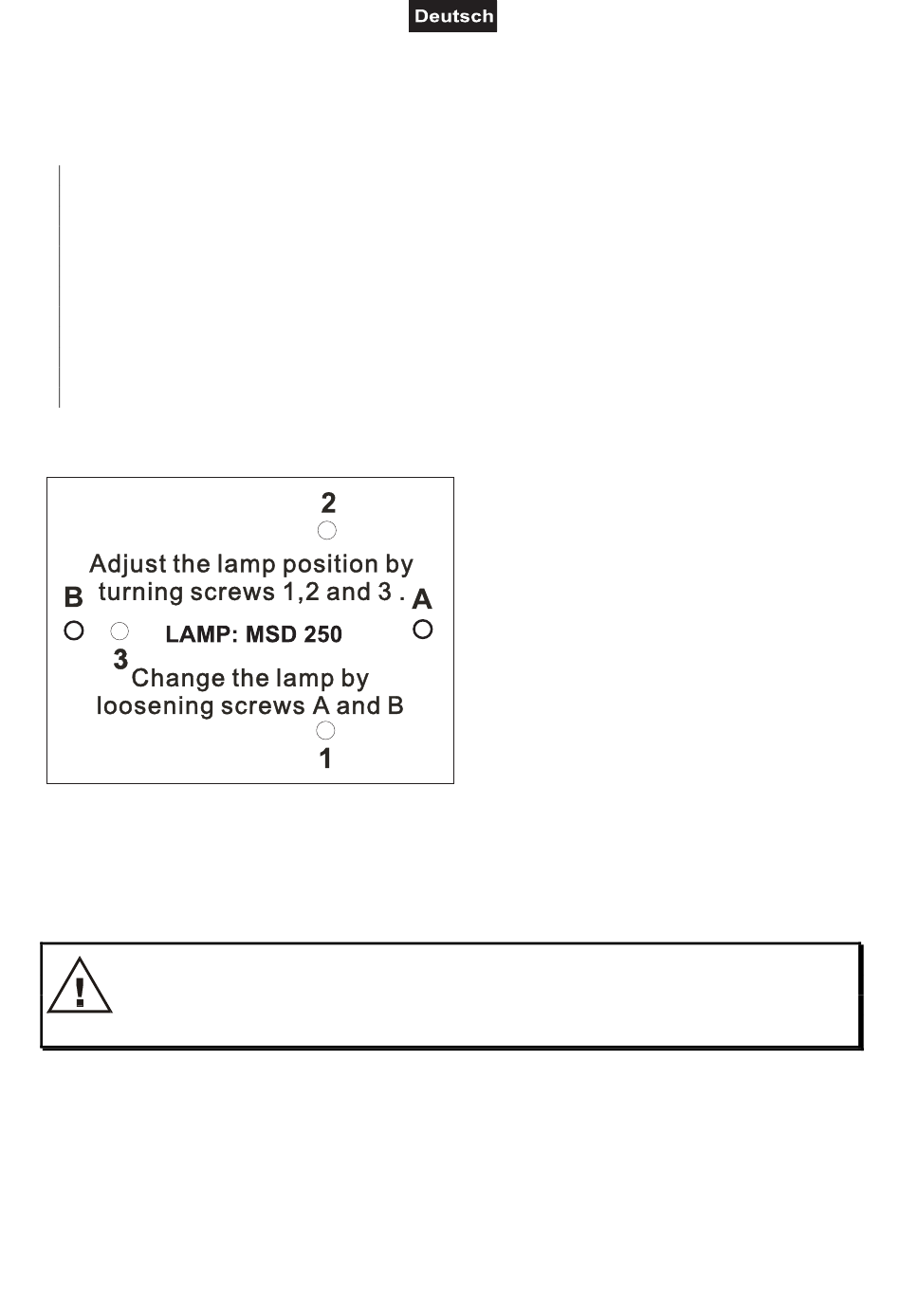

Der Lampenhalter des Gerätes wird ab Werk
justiert. Da sich die zu verwendenden Lampen von
Hersteller zu Hersteller unterscheiden, kann es u.
U. notwendig sein, die Position des Lampenhalters
nachzujustieren.
Zünden Sie die Lampe, öffnen Sie den Shutter und
die Iris, stellen Sie die Dimmerintensität auf 100 %
und fokussieren Sie den Lichtstrahl auf einer
ebenen Oberfläche (Wand). Zentrieren Sie den
"Hot Spot" (d. i. der hellste Teil des Lichtstrahls)
durch Drehen der Schrauben "1, 2, 3". Drehen Sie
immer nur an einer Schraube, um den Hot Spot
diagonal über die Projektion zu bewegen. Wenn Sie
keinen Hot Spot entdecken können, justieren Sie
die Lampe so lange, bis das Licht gleichmäßig
verteilt ist.
Wenn der Hot Spot zu hell erscheint, können Sie
haben!
