UTILISATION
CALE-GUIDE
Une cale-guide est un outil qui permet de contrôler la pièce
en la retient fermement contre la table ou le guide. Les
cales-guides sont surtout utiles lors de coupes en long de
petites pièces et de coupes non traversantes. L'extrémité
est oblique, avec plusieurs courtes entailles permettant de
maintenir la pièce par friction et les cales guide se fixent
sur la table au moyen d'un serre-joint. Vérifier qu'elle peut
résister à un rebond.
AVERTISSEMENT :
Placer la cale-guide contre la partie non coupée
de la pièce afin d'éviter un rebond qui pourrait
entraîner des blessures graves.

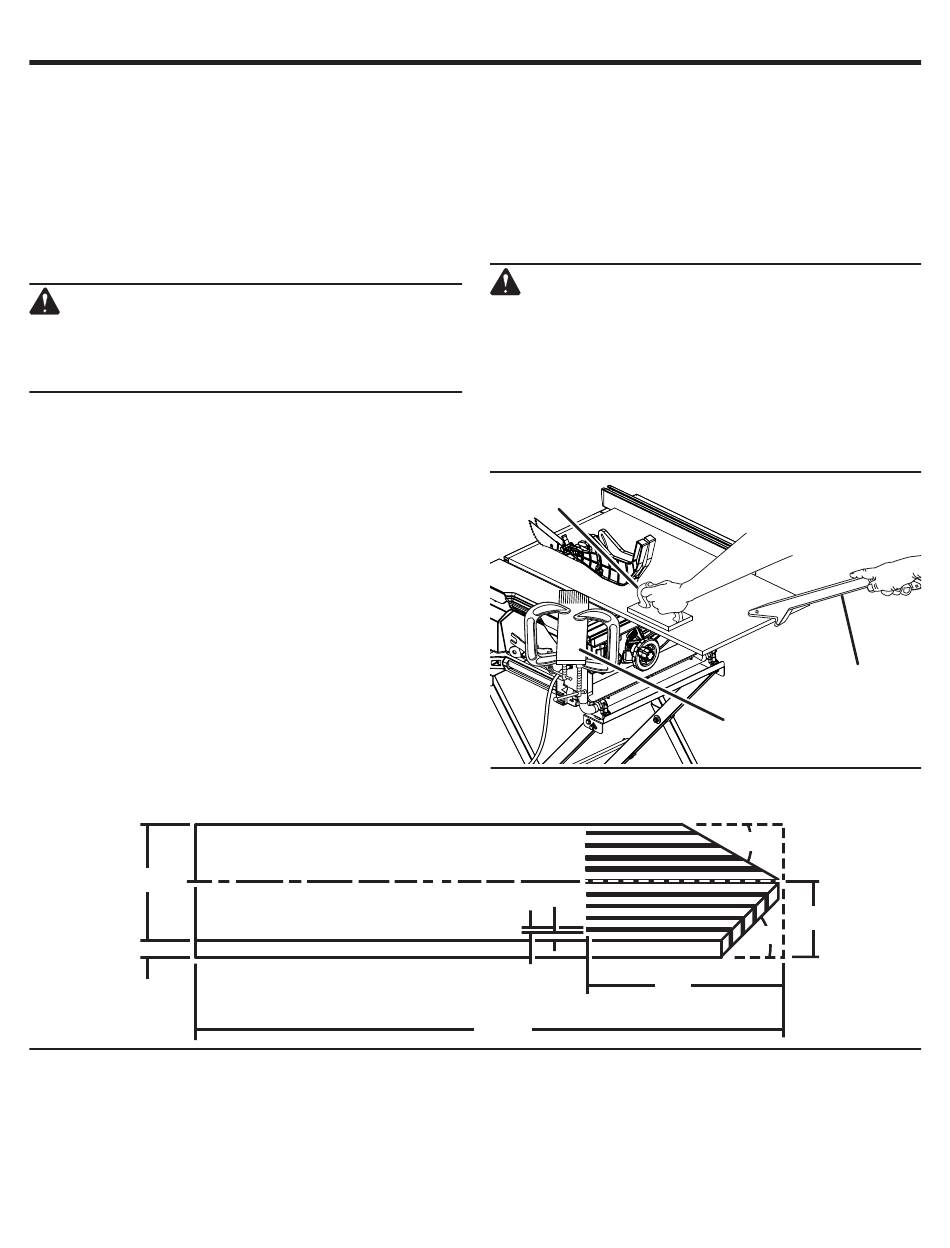

COMMENT FABRIQUER UNE CALE-GUIDE
Voir la figure 23.
La cale-guide est un excellent projet pour la scie.
Sélectionner une planche de bois solide d'environ 19 mm
(3/4 po) d'épaisseur environ, 80 mm (3-5/8 po) de large et 457
mm (18 po) de long. Marquer le centre de la largeur sur l'une
des extrémité de la planche. Couper une des extrémités à 30°
et l'autre à 45° (voir les instructions de coupe d'onglet, page
31). Marquer la planche à 152, 203, 254 et 305 mm de cette
pointe et percer des trous de 9 mm (3/8 po) à ces endroits.
Préparer la scie pour une coupe longitudunale comme
expliqué à la page 30. Régler le guide longitudinal afin de
pouvoir couper un « doigt » d'environ 6 mm (1/4 po) dans
la planche. Avancer la planche seulement jusqu'au repère
de 152 mm (6 po). Arrêter la scie et attendre que la lame
soit complètement immobilisée avant de retirer la planche.
Ajuster le guide et effectuer des coupes longitudinales dans
la pièce pour obtenir des entailles d'environ 6 mm (1/4 po),
séparées de 3 mm (1/8 po).
3-5/8 po
3/4 po
COMMENT INSTALLER UNE CALE-GUIDE
Voir la figure 24.
Abaisser complètement la lame. Placer le guide longitudinal
à la distance voulue de la lame pour la coupe et le verrouiller.
Placer la pièce à couper contre le guide à proximité de la lame.
Ajuster la cale-guide de manière à appliquer une résistance
juste en avant de la lame. Utiliser un serre-joint pour mieux
maintenir les cale-guides contre le bord de la table de la scie.
AVERTISSEMENT :
Le cale-guide doit être installé devant la lame.
Ne pas placer la cale-guide à l'arrière de la lame.
Le rebond peuvent être causé par le pincement
de la pièce par la cale-guide et le blocage de la
lame dans le trait de scie, lorsue l'entaille n'est
pas correctement postionnée. Le non-respect
de cette mise en garde peut entraîner des bles-
sures graves.
BLOC POUSSOIR
1/4 po
1/8 po
18 po
24 − Français
POUSSOIR
CALE-GUIDE
30°
1-13/16 po
45°
6 po
BÂTON
Fig. 24
Fig. 23
