description du produit
5.1
Station d'eau chaude sanitaire
Configuration
iNFORMATiON
La station est livrée entièrement montée, avec câblage prête au raccordement.
Les sous-ensembles de la station d'eau sanitaire sont montés sur un dosseret.
Sous-ensembles
1

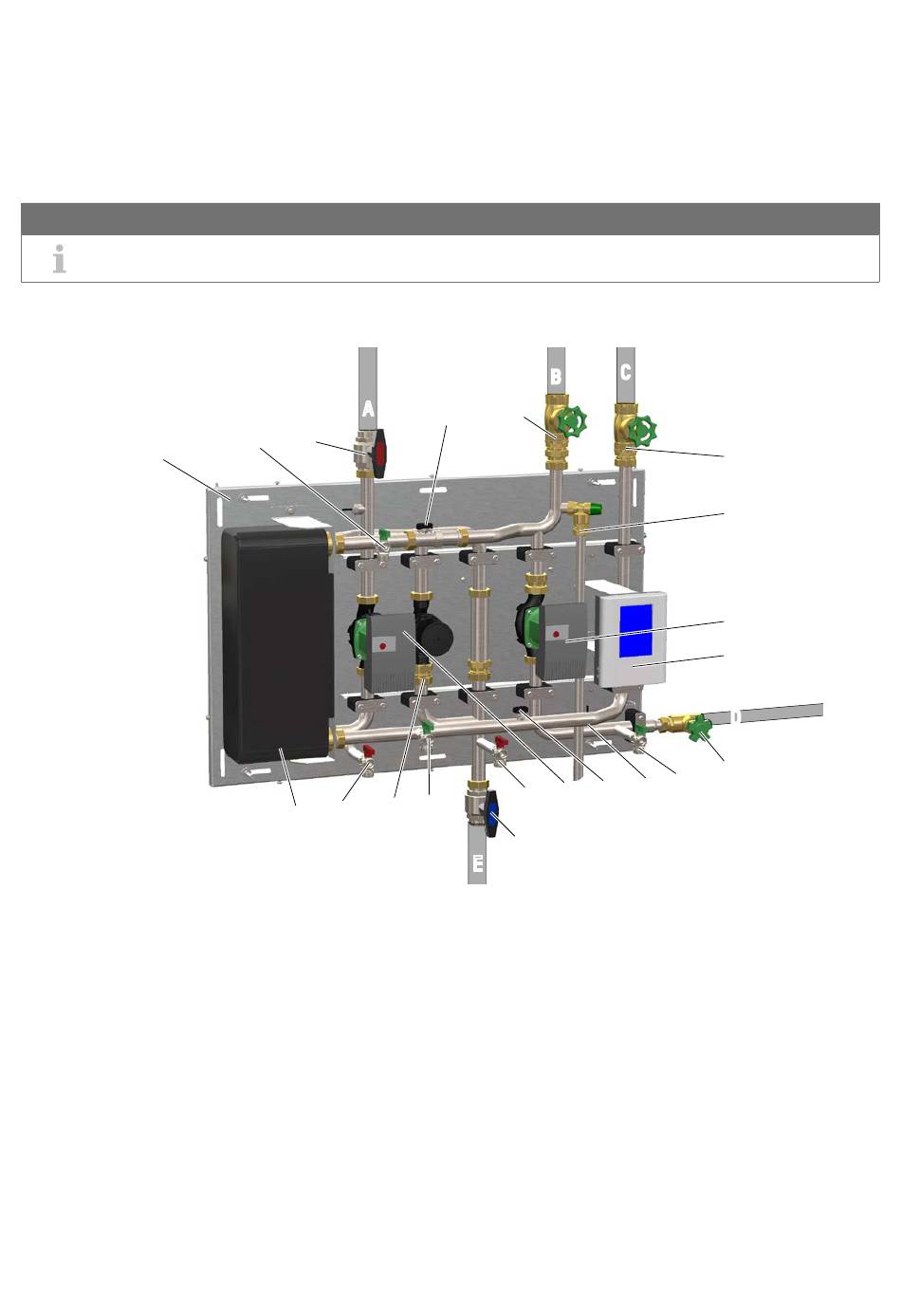

Fig. 1
Station d'eau sanitaire TacoTherm Fresh Exa avec circulation
1
Platine de base
2
Robinet de vidange et de remplissage
primaire
3
Robinet à boisseau sphérique retour
chauffage primaire
4
Capteur d'écoulement
5
Robinet de vidange et de remplissage
secondaire
6
Vanne de fermeture avec antiretour eau
froide
7
Vanne de fermeture eau chaude
8
Robinet de vidange et de remplissage
secondaire
9
Vanne de sécurité avec conduite
d'écoulement
10
Pompe de circulation (Wilo)
8
A
3
8
18
2
19
Mode d'emploi
B
6
4
14
15
5
16
E
11
Régulateur
12
Vanne de fermeture circulation
13
Capteur de température eau chaude
14
Pompe primaire II (Wilo)
15
Robinet de vidange et de remplissage retour
chauffage primaire
16
Robinet à boisseau sphérique chauffage primaire
17
Capteur de température circulation
18
Pompe primaire I (Laing)
19
Échangeur thermique à plaques
20
Capot et habillage latéral (non représentés))
A
Arrivée chauffage primaire
B
Raccordement eau froide secondaire
C
Raccordement eau chaude secondaire
D
Raccordement circulation
E
Retour chauffage primaire
TACOTHERM FRESH ExA
C
7
9
10
11
D
12
5
13 17
V 5/2015 | Art.-Nr. 209893 | EA-Nr. 1112
