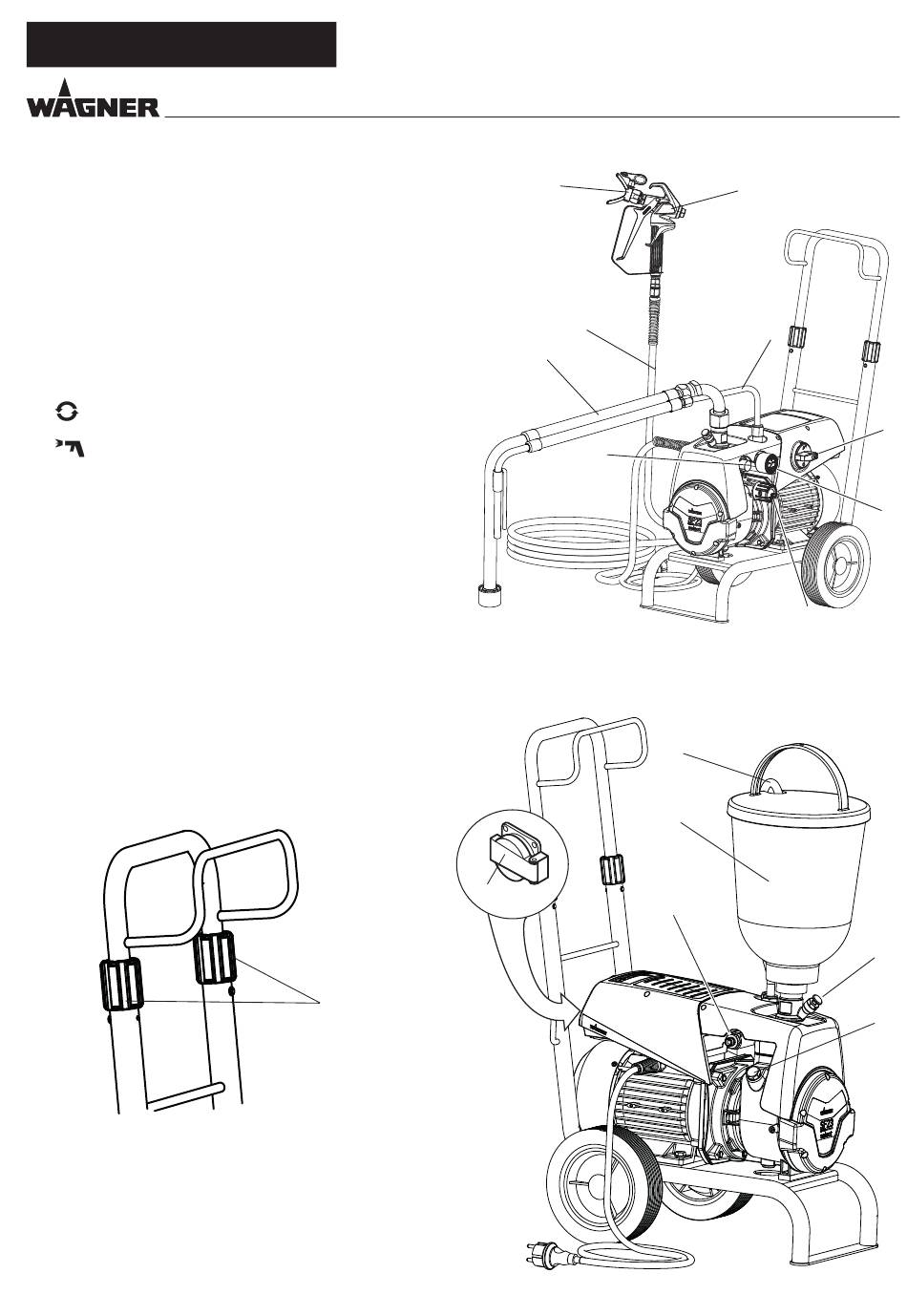

ILLUSTRATIONS DU MATÉRIEL
1 Porte-buse avec buse
2 Pistolet de pulvérisation
3 Tuyau flexible haute pression
4 Raccordement pour tuyau flexible haute pression
5 Manomètre
6 Vanne de réglage de pression
7 Interrupteur à fonctions multiples
Symboles (encoche au niveau du bouton):
0
ARRET
MARCHE / Circulación
MARCHE / Pulverización
8 Tuyau de retour
9 Tuyau d'aspiration
10 Récipient supérieur
11 Poussoir de la vanne d'aspiration
12 Clapet de refoulement
13 Prise (charge maxi 1500 Watt)
14 Jauge d'huile
3.4

TRANSPORT

Enrouler le tuyau flexible haute pression et le placer sur le ti-
mon.
Pousser ou tirer l'appareil. Desserrer les douilles de fixation
(pos. 1) au timon ( ouvert). Tirer le timon à la longueur dési-
rée. Serrer les douilles à la main ( fermé).
Transport dans le véhicule
Fixer l'appareil dans le véhicule à l'aide de moyens de fixation
appropriés.
Si nécessaire, l'appareil peut être placé sur le côté. Dans ce cas,
veiller à ne pas risquer d'endommager des pièces rapportées.
Attention: des restes de peinture ou de solvant peuvent sortir
des raccords vissés!
