DONNEES ELECTRIQUES :
La LiveTally BOX est alimentée en +5V directement par la connexion USB. Aucune alimentation
supplémentaire n'est nécessaire.

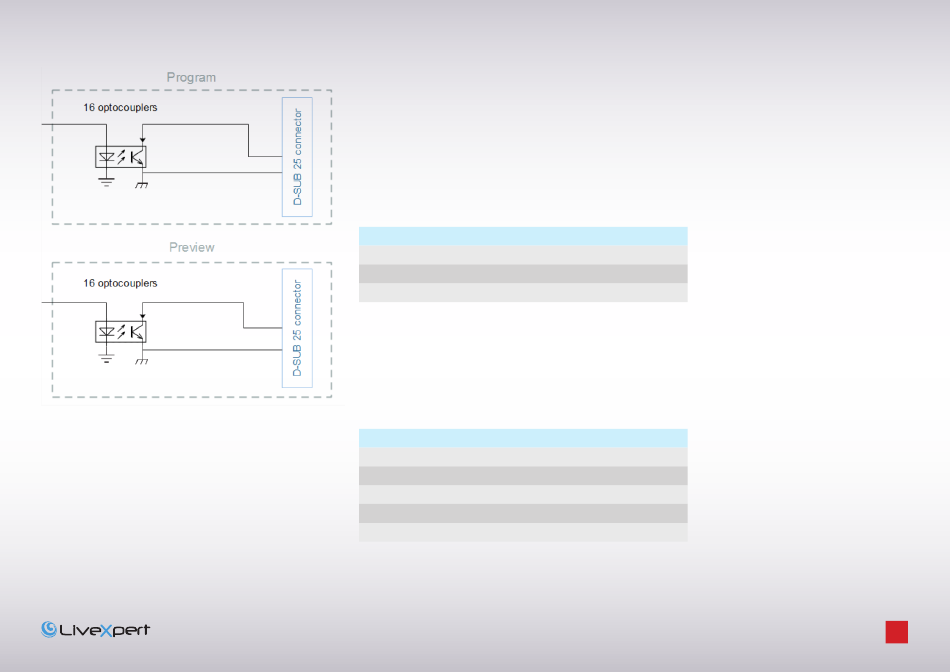

La LiveTally BOX délivre à la fois les informations de Preview et Program sous la forme de contacts secs, sur
les connecteurs respectifs marqués Preview et Program. Le diagramme simplifié est donné ci-contre.
Du point de vue électrique, les valeurs suivantes caractérisent les entrées des connecteurs Preview et
Program :
Paramètre
Tension Max
Courant Max
Résistance Max (Actif)
BROCHAGE DES CONNECTEURS :
La LiveTally BOX est équipée de 3 connecteurs principaux :
Connecteur USB
USB connector pin
1
2
3
4
5
L I V E T A L L Y B O X - M A N U E L D ' U T I L I S A T I O N - P A G E
Valeur
60 [V]
100 [mA]
16 [Ω]
Signal Name
5V
D-
D+
ID
GND
