SORTIES ANALOGIQUES

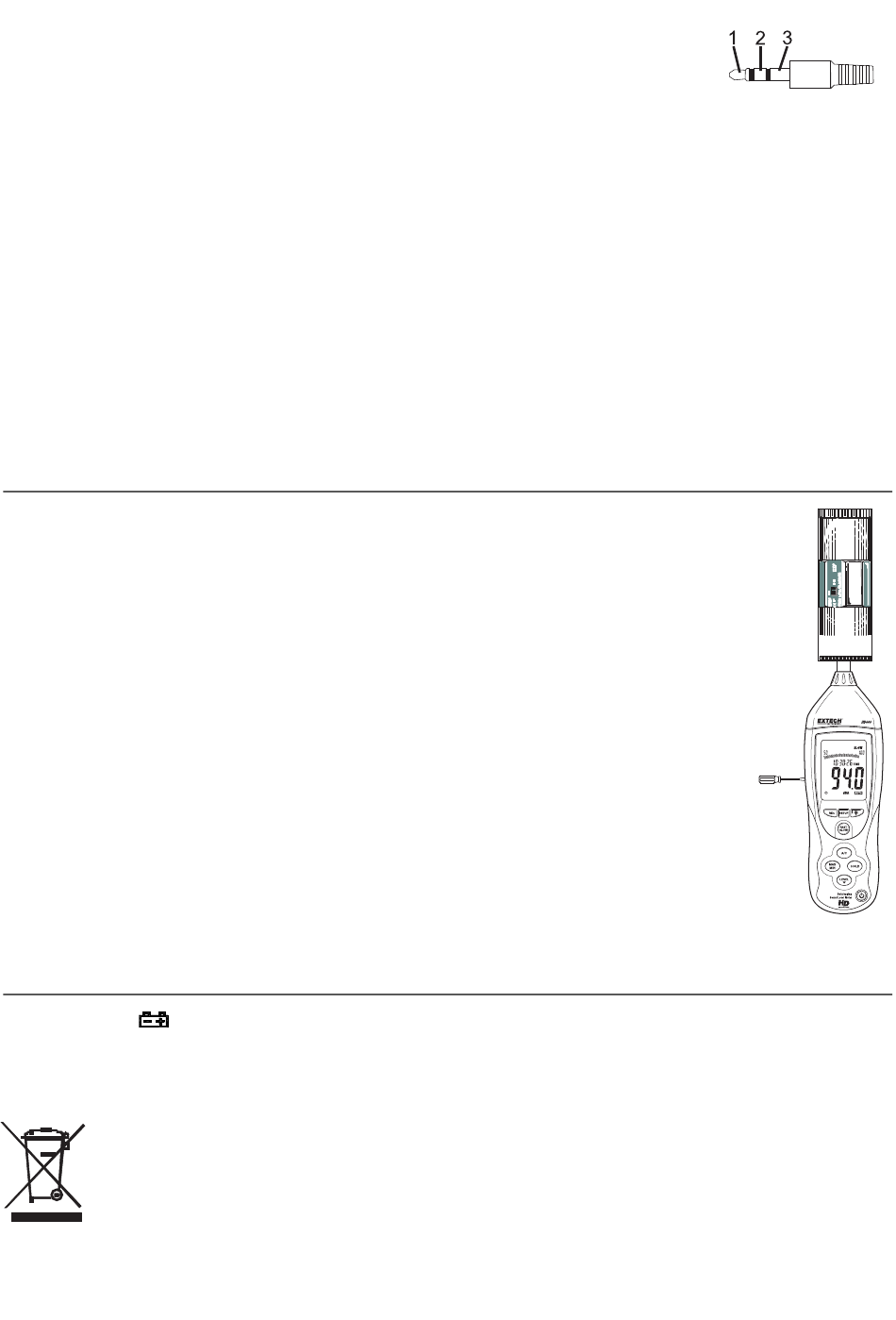

L e compteur possède un composant de sortie analogique. La fiche de sortie
analogique se trouve sur le panneau latéral du compteur et requiert une prise
phono stéréo de 3.5 mm (1- Sortie AC, 2- Sortie DC, 3- Terre)
Sortie analogique AC
La sortie AC est une représentation retransmise de la mesure du compteur. (Important: les
paramètres de sorties sont fonction du choix du filtre A ou C du compteur)
Voltage sortie: 1Vrms au maximum de l'amplitude choisie.
Impédance sortie: 100Ω approx.
Sortie Analogique DC
Le signal de sortie DC reflète le filtre sélectionné (A ou C).
Voltage sortie: 10mV (±1mV) par dB affiché.
Impédance sortie: 1KΩ approx.
Calibration
Une calibration régulière et parfois requise par les normes et standards relatifs au
bruit est recommandée.
1.
Allumez le compteur
2.
Mettez le compteur en mode filtre A
3.
Mettez-le en mode de réponse lent.
4.
Positionnez le calibrateur sur le microphone.
5.
Mettez en service le calibrateur.
6.
Régler la molette de calibration situé sur le panneau latéral du compteur
jusqu'a atteindre la valeur correspondante à la sortie du calibrateur
(généralement 94dB ou 114dB).
Remplacement des piles
1.
L'icône
2.
Eteignez le compteur et enlevez le couvercle du compartiment à piles.
3.
Installez une pile de 9V et fermez le couvercle..
En tant que utilisateur final, vous êtes légalement obligé (ordonnance relative à l'utilisation des piles) de
retourner vos piles et accumulateurs usés. Il est formellement interdit de les déposer dans les poubelles
domestiques ! Vous pouvez remettre gratuitement vos piles et accumulateurs usés dans les points de collecte
de nos agences présentes dans votre communauté ou dans tous les lieux de ventes de ces produits.
Élimination: Suivez la réglementation en vigueur relative à l'élimination du produit après son cycle de vie.
s'affichera quand le voltage des piles est bas.
7
HD600-EU-FR V1.3 07/13
