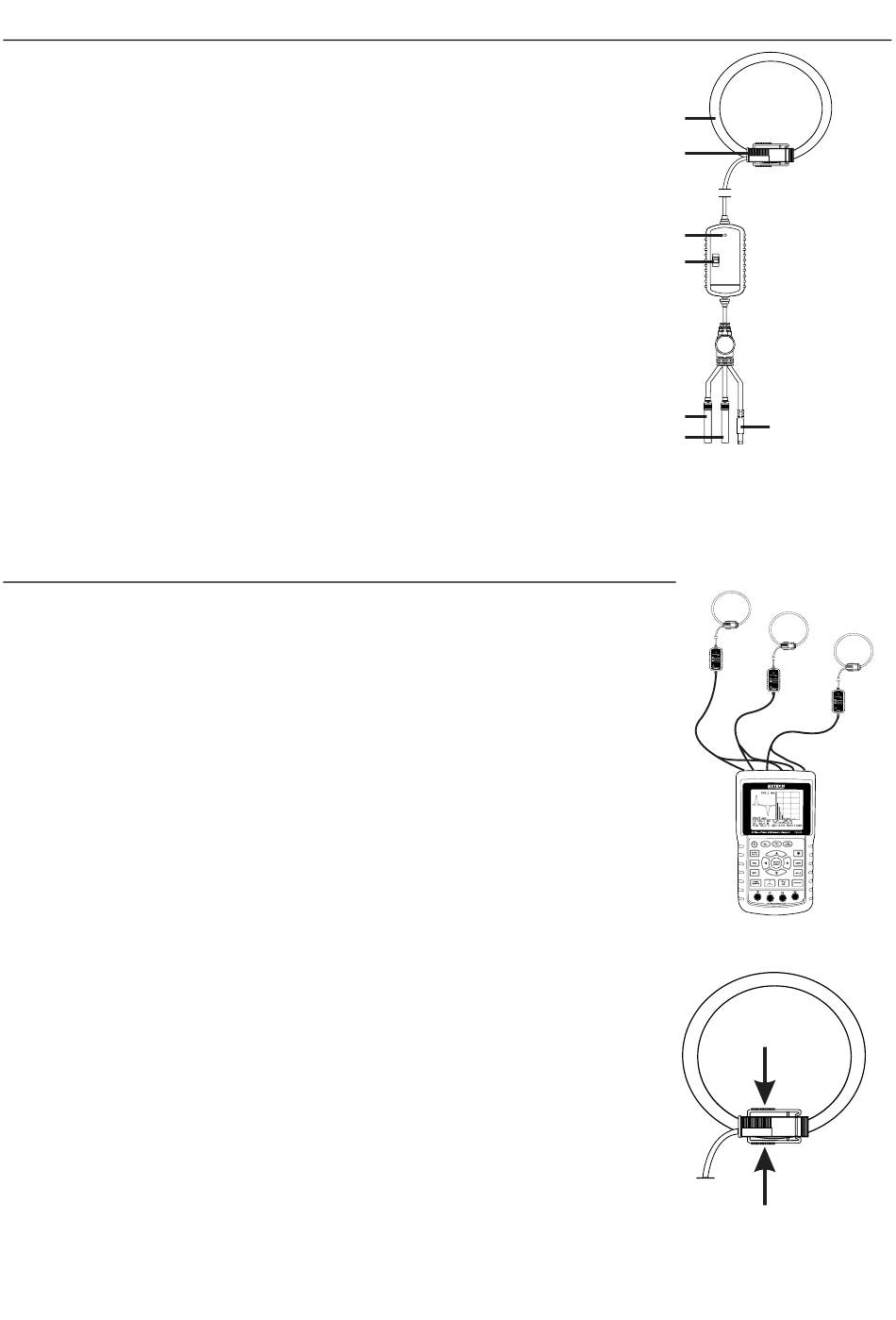

Description de la sonde
1. Sonde de courant flexible
2. Loquet de la sonde
3. Témoin d'alimentation LED
4. Commutateur de gamme 3000 A-300 A-30 A
5. Fiche de sortie de signal (+, rouge)
6. Fiche de sortie de signal (-, noire)
7. Fiche d'alimentation DCV
Mise en route
1.
Connectez les câbles de sortie de signal de la première pince aux
fiches d'entrée « A1 » situées sur la partie supérieure de
l'analyseur.
2.
Connectez le câble d'alimentation à la fiche d'alimentation « A1 »
située sur la partie supérieure de l'analyseur.
3.
Positionnez le commutateur de gamme « 3000A -300A -30A » sur
l'ampérage adéquat pour l'utilisation prévue.
Remarque : Assurez-vous que les ampérages définis pour la
4.
Si nécessaire, connectez les pinces « A2» et « A3» comme décrit
ci-dessus
5.
Pressez sur la commande du loquet pour ouvrir la boucle et le
refermer autour d'un mono-conducteur.
6.
Mettez l'analyseur de puissance sous tension.
pince et pour l'analyseur correspondent.
3
1
2
3
4
5
7
6
PQ-12-EU-FR V1.0 01/12
