Instructions d'utilisation
ATTENTION : Avant utilisation, testez toujours la sonde et l'émetteur afin de vous assurez de
ATTENTION : L'émetteur n'est pas prévu pour être utilisé sur des circuits sous tension. Le
Remarque : L'émetteur ne génèrera pas de signaux lors d'un court-circuit.

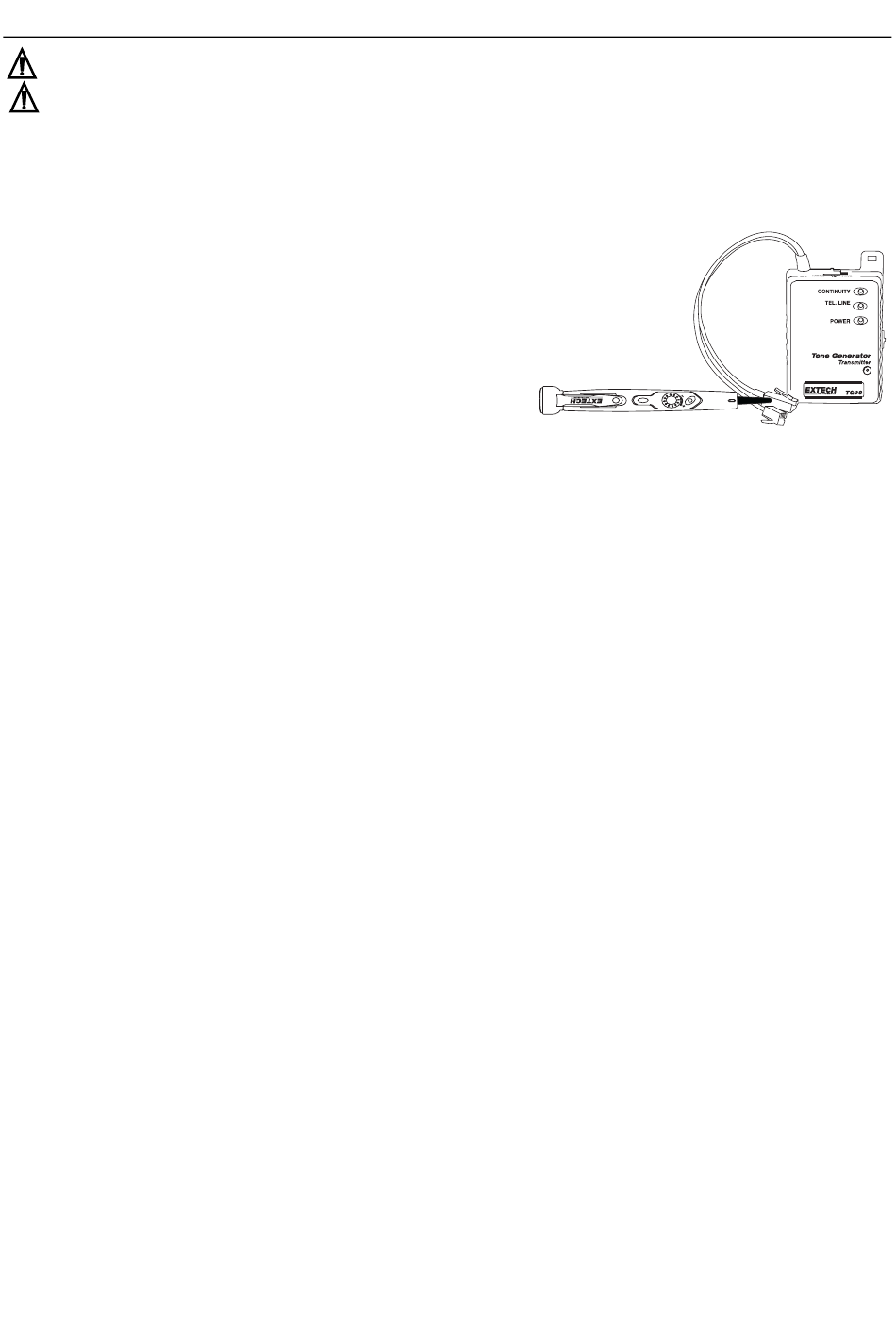

Test automatique
1.
Placez l'interrupteur d'alimentation de l'émetteur sur
Tx.
2.
Réglez la sensibilité de la sonde sur MAX (+) en
tournant la commande dans le sens des aiguilles
d'une montre.
3.
Appuyez et maintenez enfoncé la touche
d'alimentation de la sonde. Le témoin LED rouge
s'allume.
4.
Déplacez la sonde près du câble de l'émetteur afin
de vérifier que le son de suivi et le réglage de la sensibilité sont normaux.
Traçage de câbles/fils
1.
Sélectionnez l'embout requis pour l'émetteur. Les connecteurs RJ11 et RJ45 sont
constamment connectés. Raccordez le connecteur RJ45 à l'embout pour obtenir une
connexion CATV de type F ou des pinces crocodile.
2.
Raccordez l'émetteur au câble
a)
Pour les câbles dont une extrémité est connectée, connectez la pince crocodile rouge à
un fil et la pince crocodile noire à la terre de l'équipement
b)
Pour les câbles connectés aux deux extrémités, connectez la pince crocodile rouge à un
fil et la pince crocodile noire à un autre fil.
c)
Pour les câbles disposant de connecteurs modulaires, raccordez directement le
connecteur RJ11, RJ45 ou de type F aux connecteurs du câble correspondants.
3.
Placez l'interrupteur d'alimentation de l'émetteur sur Tx.
4.
Réglez la sensibilité de la sonde sur MAX (+) en tournant la commande dans le sens des
aiguilles d'une montre,
5.
Appuyez et maintenez enfoncé la touche d'alimentation de la sonde. Le témoin LED rouge
s'allume.
6.
Tenez l'embout isolé de la sonde contre le fil en question afin de capter le signal généré par
l'émetteur.
7.
Tournez la commande de volume/sensibilité située sur la partie supérieure de la sonde et
sélectionnez le niveau de sensibilité approprié afin d'identifier et de suivre le fil.
8.
Le niveau de tonalité sera maximal pour les fils directement raccordés à l'émetteur.
Test de ligne téléphonique
1.
Eteignez l'émetteur
2.
Insérez la fiche modulaire dans la ligne téléphonique.
3.
Observez le témoin « TEL LINE » (LIGNE TEL) pour voir l'état :
a.
Vert clair :
b.
Vert ou rouge foncé :
déterminée
c.
Rouge clair :
d.
Vert/rouge clair clignotant :
e.
Aucun témoin allumé :
leur bon fonctionnement.
raccord de l'appareil à une source d'alimentation supérieure à 52 V CC peut
endommager le circuit.
La ligne fonctionne, inutilisée, la polarité est correcte
La ligne fonctionne, inutilisée, la polarité n'a pas été
La ligne fonctionne, inutilisée, la polarité est inversée
La ligne fonctionne, un appel entrant est en cours
Paire ouverte, la ligne n'est pas en service
3
TG30-EU-FR-V1.4-8/11
