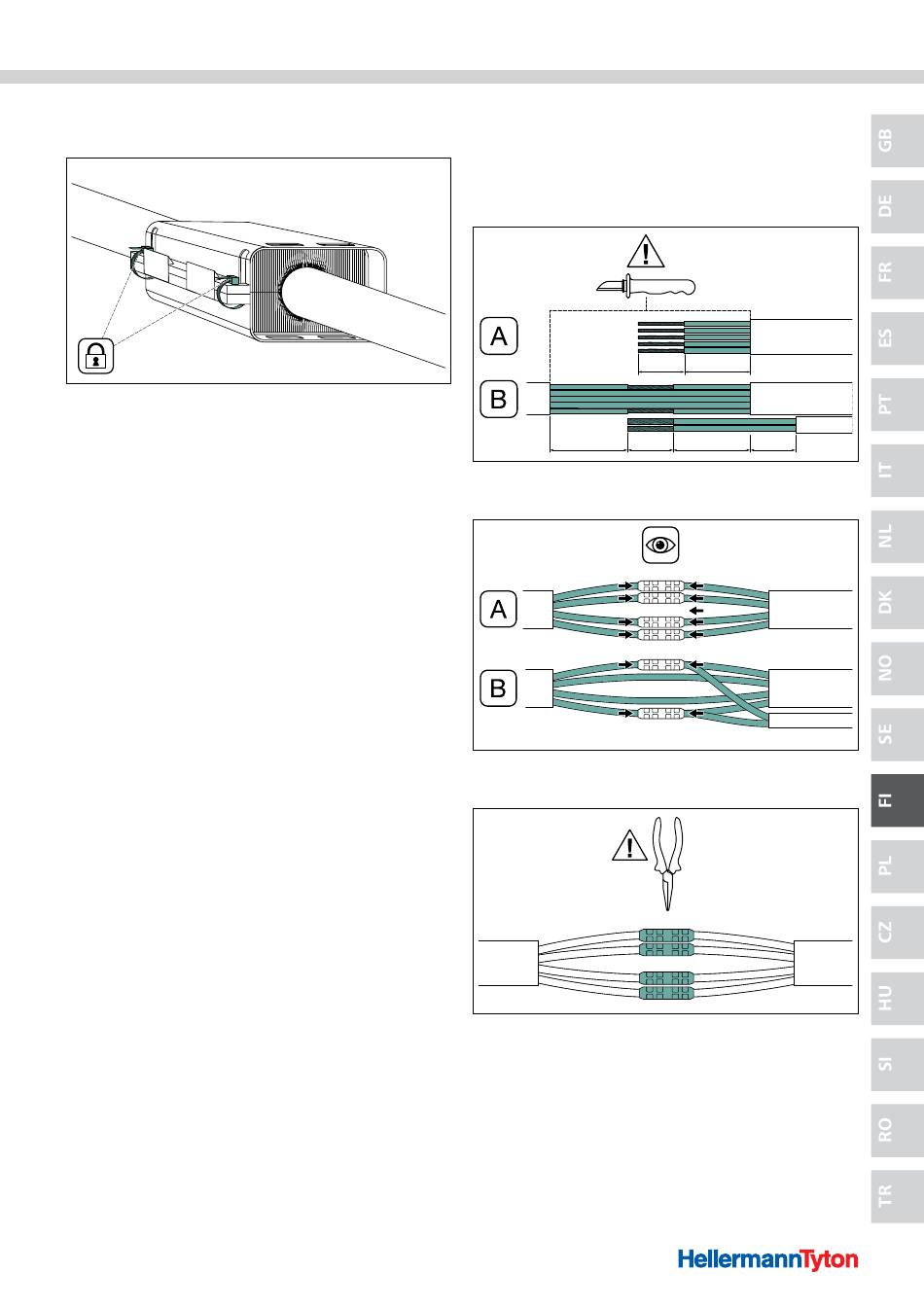

8 Varmista johdinsiteillä, että jatkoskotelo ei voi vahingossa
aueta.
Jatkoskotelon varmistaminen johdinsiteillä.
; Tuote on asennettu.

5 .3 Relifix V 410 asennus

Toimi seuraavasti:
1 Kuori johdineriste kuvan mukaisesti ja kohdista johtimet.
f A: Kun kytkentä tehdään vaihtoehdon A mukaisesti
f B: Kun kytkentä tehdään vaihtoehdon B mukaisesti
10 mm 25 mm
30 mm 10 mm
Kaapelin eristeen kuoriminen.
2 Kohdista johtimet ennen kytkemistä.
Johtimien kohdistaminen.
3 Yhdistä johtimet soveltuvilla puristusliittimillä.
Johtimien liittäminen.
Asennusohje • Relifix • 11-2016
Asennus
30 mm 15 mm
