Sull'apertura del pozzo si deve pre-
disporre ad altezza sufficiente un sis-
tema di fissaggio per un apparecchio di
sollevamento.

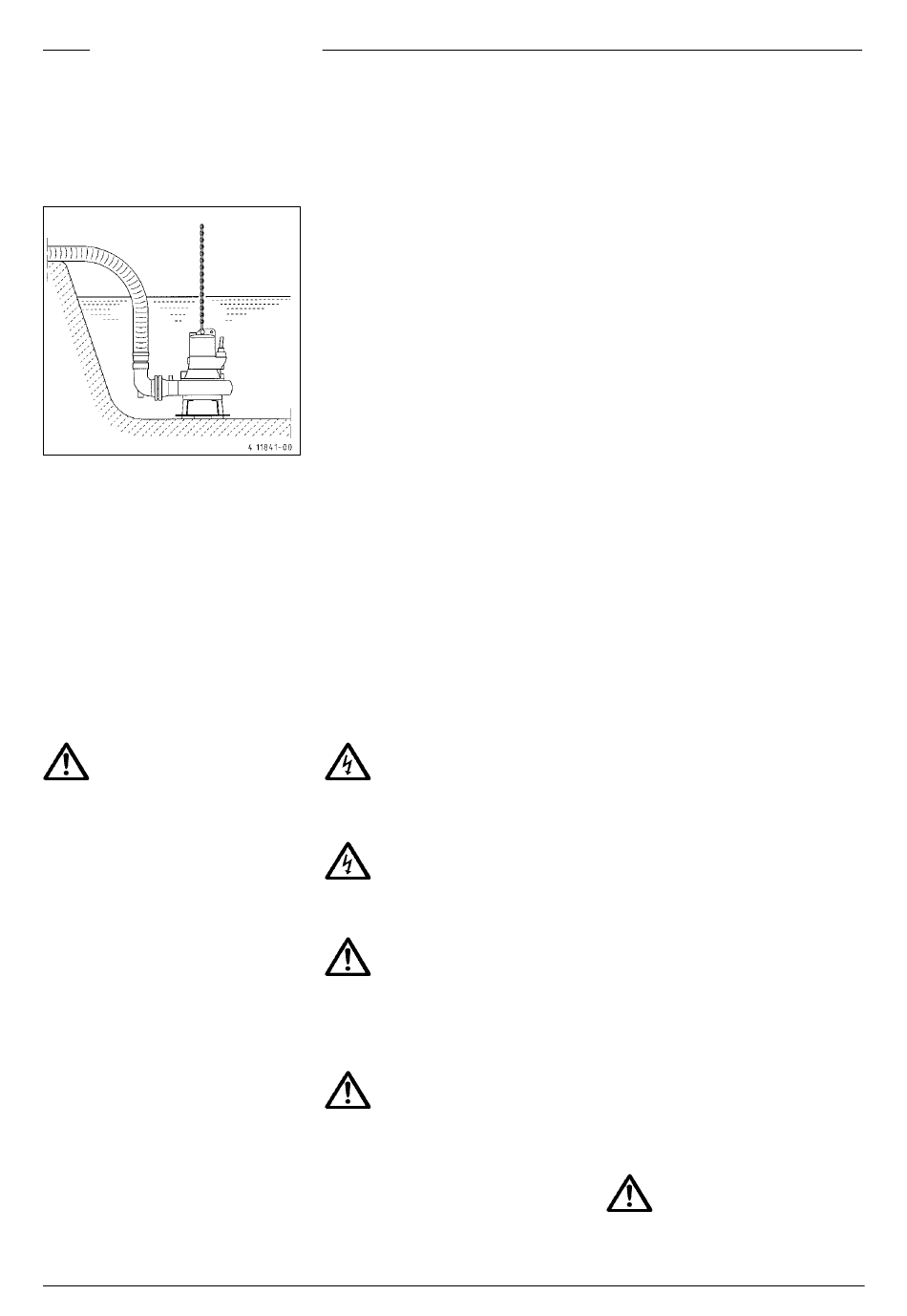

Esempio di installazione mobile
Montaggio: La pompa sommersa deve
essere dotata di collegamento a 90° dal
lato di pressione e quindi installata nel
pozzo o nel bacino di raccolta con una
catena.
In caso di utilizzo per breve tempo, la
pompa può anche essere messa in fun-
zione con un innesto a spina idoneo.
Il livello può essere rilevato con diversi
sistemi. Aspetti caratteristici e requisi-
ti sono presenti nelle relative istruzioni
per l'uso.
Secondo le leggi e le normative
sull'antideflagrazione le JUNG
pompe EX non devono mai fun-
zionare a secco o a lavoro lento. La
pompa deve essere disattivata al più
tardi quando il livello dell'acqua raggi-
unge il bordo dell'alloggiamento delle
pompe (x nel disegno). Questa disattiva-
zione deve avvenire mediante circuito di
commutazione separato. Il funziona-
mento a secco deve avvenire esclusiva-
mente al di fuori delle aree Ex ai fini di
manutenzione e controllo.
In caso di tubo di mandata più lungo è
necessario scegliere una sezione del
tubo più grande al fine di evitare perdite
di carico.
Proteggere dal congelamento i tubi di
mandata che salgono! La copertura del
pozzo deve essere conforme allo scopo
di utilizzo e alla capacità di carico ne-
cessaria.
In caso di necessità, l'alloggiamento
della pompa può essere scaricato
dell'aria ruotando la vite di chiusura
"Aria". È possibile utilizzare un tubo di
lavaggio accessorio per rendere minimi
i depositi e le croste superficiali.
26
In caso di pompa difettosa è possibile
che parte del contenuto della camera
d'olio si versi nel liquido pompato.
Non EX-pompe. Se si utilizza un tubo
flessibile come tubo di mandata, pres-
tare attenzione a che questo sia vuoto
ad ogni utilizzo della pompa prima di
immergere la pompa completamen-
te. Eventuali resti di liquidi potreb-
bero impedire lo scarico dell'aria
dall'alloggiamento della pompa e di
conseguenza anche il pompaggio.
Questa situazione si può verificare
quando la pompa gira a vuoto, la pompa
è più in profondità rispetto a quanto
indicato nel disegno di installazione o
funziona senza carico durante la corsa
di prova giornaliera.
In questi casi l'alloggiamento della
pompa deve essere scaricato dell'aria
ruotando la vite di chiusura.
MANUTENZIONE
Consigliamo di eseguire la manutenzi-
one in ottemperanza alle normative EN
12056-4 e EN 60074-19.
Al fine di garantire una sicurezza di fun-
zionamento permanente, consigliamo
di stipulare un contratto di manutenzi-
one.
Prima di qualsiasi operazione:
staccare la pompa e la centra-
lina dall'alimentazione in modo
che non possano essere rimesse in col-
legamento da altre persone.
Controllare la presenza di dan-
ni meccanici e chimici al cavo
di gomma flessibile. I cavi dan-
neggiati o spezzati devono essere sosti-
tuiti.
Se si utilizza una catena per il
sollevamento della pompa, os-
servare le normative nazionali
per la prevenzione degli infortuni. I
mezzi di sollevamento devono essere
controllati regolarmente da un esperto
secondo le normative in vigore.
I motori della serie di produzio-
ne EX sono conformi alla clas-
se di protezione dagli incendi
"Involucro antideflagrante". Le operazi-
oni di messa in funzione a pericolo di
esplosione devono essere eseguite solo
da aziende autorizzate o dal produttore.
Durante le riparazioni si deve prestare
attenzione ad eventuali danni delle pro-
tezioni ed eventualmente sostituirle con
pezzi originali del produttore.
Controlli dell'olio
Il serbatoio dell'olio
all'esterno con una vite di tenuta "OL"
(olio). Per il controllo della tenuta mec-
canica, l'olio della camera d'olio viene
scaricato comprensivo di quantità re-
sidue e viene raccolto in un misurino
pulito.
∙ Se nell'olio è presente troppa acqua
(lattiginoso), è necessario un cambio
dell'olio. Dopo altre 300 ore di fun-
zionamento, ma max. dopo 6 mesi,
controllare nuovamente!
∙ Se nell'olio è presente troppa acqua
e materiali inquinanti, è necessario
sostituire l'olio e la tenuta meccani-
ca.
Per il monitoraggio della camera d'olio,
è possibile montare, anche in seguito,
gli elettrodi del dispositivo di controllo
della tenuta "DKG" o "DKG-Ex" invece
delle viti di chiusura "DKG".
Cambio dell'olio
Al fine di preservare la sicurezza di fun-
zionamento è necessario eseguire il
primo cambio dell'olio dopo 300 ore di
funzionamento e quelli successivi dopo
1000 ore di funzionamento.
In caso di numero di ore di funziona-
mento inferiore si deve eseguire il cam-
bio dell'olio almeno una volta l'anno.
Se le acque cariche contengono com-
posti altamente abrasivi, i cambi
dell'olio devono essere eseguiti a inter-
valli più brevi.
Per il cambio dell'olio utilizzare olio
idraulico minerale HLP della classe di
viscosità da 22 a 46, ad es. Mobil DTE
22, DTE 24 o DTE 25.
La quantità di rabbocco è di 1000 cm³,
eccetto per le pompe CW2, in questi
casi la quantità è di 1700 cm³.
ATTENZIONE! La camera d'olio deve
essere rabboccata solo alla quantità di
olio indicata. Un sovraccarico causa il
malfunzionamento della pompa.
Pulizia
Per pulire il girante a vortice e
l'alloggiamento circolare basta svitare
le 4 viti esagonali M10x20 e staccare
l'unità motore dall'alloggiamento cir-
colare.
Le giranti usurate possono
presentare bordi affilati.
ATTENZIONE! Se si svitano le viti sbag-
liate fuoriesce olio dalla camera d'olio.
è sigillato
