4.4.2 Position des supports à chevrons
Déterminer la position des supports selon le nombre
de capteurs à installer - pour cela se reporter aux
figures 1 et 2.
Deux supports minimum par capteur (1 support en
haut, 1 support en bas).

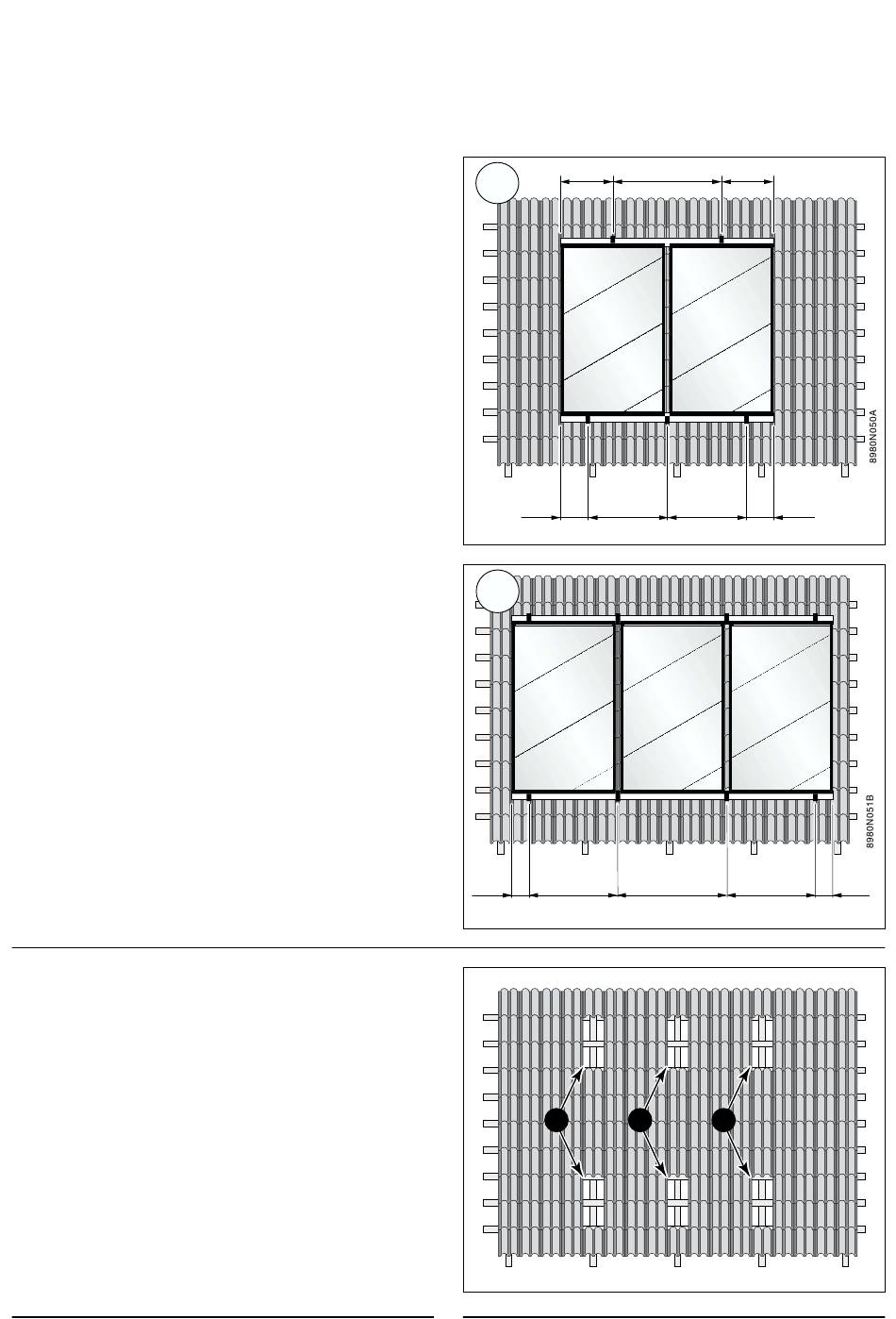

Figure 1 :
Montage de 2 capteurs (kit 2 capteurs) avec 5
supports.
Dans le cas de charpente légère, il est préférable de
prendre un kit 3 capteurs (7 supports) pour assurer
une bonne stabilité du montage.
Pour les kits avec 6 supports, positionner 3 supports
par profilé (voir figure 1 bas).
Pour les kits avec 7 supports, positionner 4 supports
en bas et 3 supports en haut (pour le positionnement
voir figures 1 et 2).
Figure 2 :
Montage de 3 capteurs (kit 3 capteurs) avec 8
supports.
Supports à passage entre tuiles :
Enlever deux tuiles à chaque position P des supports
définie par les figures 1 ou 2 ci-dessus.
S'assurer de positionner le support de telle façon
qu'il sorte dans la partie creuse de la tuile sans
appuyer dessus.
Supports avec perçage de la toiture :
perçer la toiture aux positions P dans la partie haute
de la couverture en respectant l'entr'axe des profilés
en T (figure 3 page 11).
Attention :
veillez à garantir l'étanchéité entre supports et toiture.
595
1
300
2
300
=
P
9
1245
595
=
=
300
=
=
P
P
300
8980N004
