13.) SORTIE BUS
Permet le raccordement d'extensions filaires supplémentaires au bus.

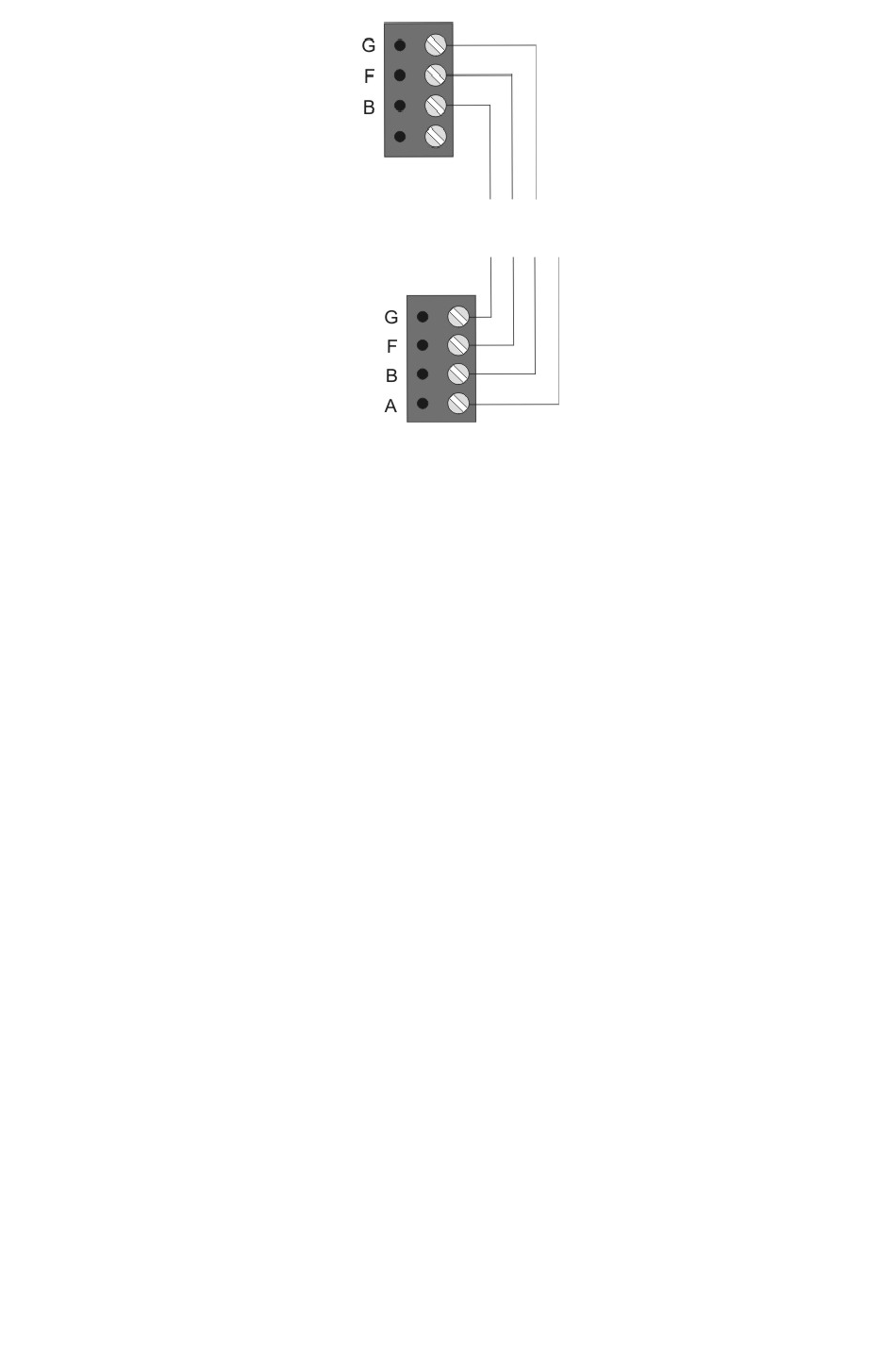

14.) CABLAGE DES ELEMENTS DE COMMANDE (EN OPTION)

Raccordement de jusqu'à 4 éléments de commande supplémentaires
la distance maximale de l'élément de commande le plus éloigné ne doit
pas dépasser 100 m.
Remarque : l'alimentation au niveau des éléments de commande ne
doit pas passer en dessous de 10,5 V c.c. (12 V au moins sont
recommandés). Si la tension est trop faible, doubler les câbles
conducteurs avec les autres fils ou utiliser une alimentation
supplémentaire.
15.) DEL D'ERREUR D'ELEMENT DE COMMANDE
Ce voyant s'allume lorsque le fusible a disjoncté.
16.) NON UTILISE
La position des interrupteurs DIP ne doit pas être modifiée.
17.) ADRESSE DE L'EXTENSION FILAIRE 8 ZONES
Enficher le jack sur la position correspondante de l'extension.
Remarque : s'assurer de ne pas utiliser deux fois la même adresse sur
un bus.
18.) JACK ENFICHABLE ANTISABOTAGE
Lorsque le jack est enfiché, le contact antisabotage du module
d'extension est désactivé.
19.) DEL DE BUS
Ce voyant s'allume lorsque la communication par le bus est en
dérangement.
