Utilisation et structure

3.1

Utilisation

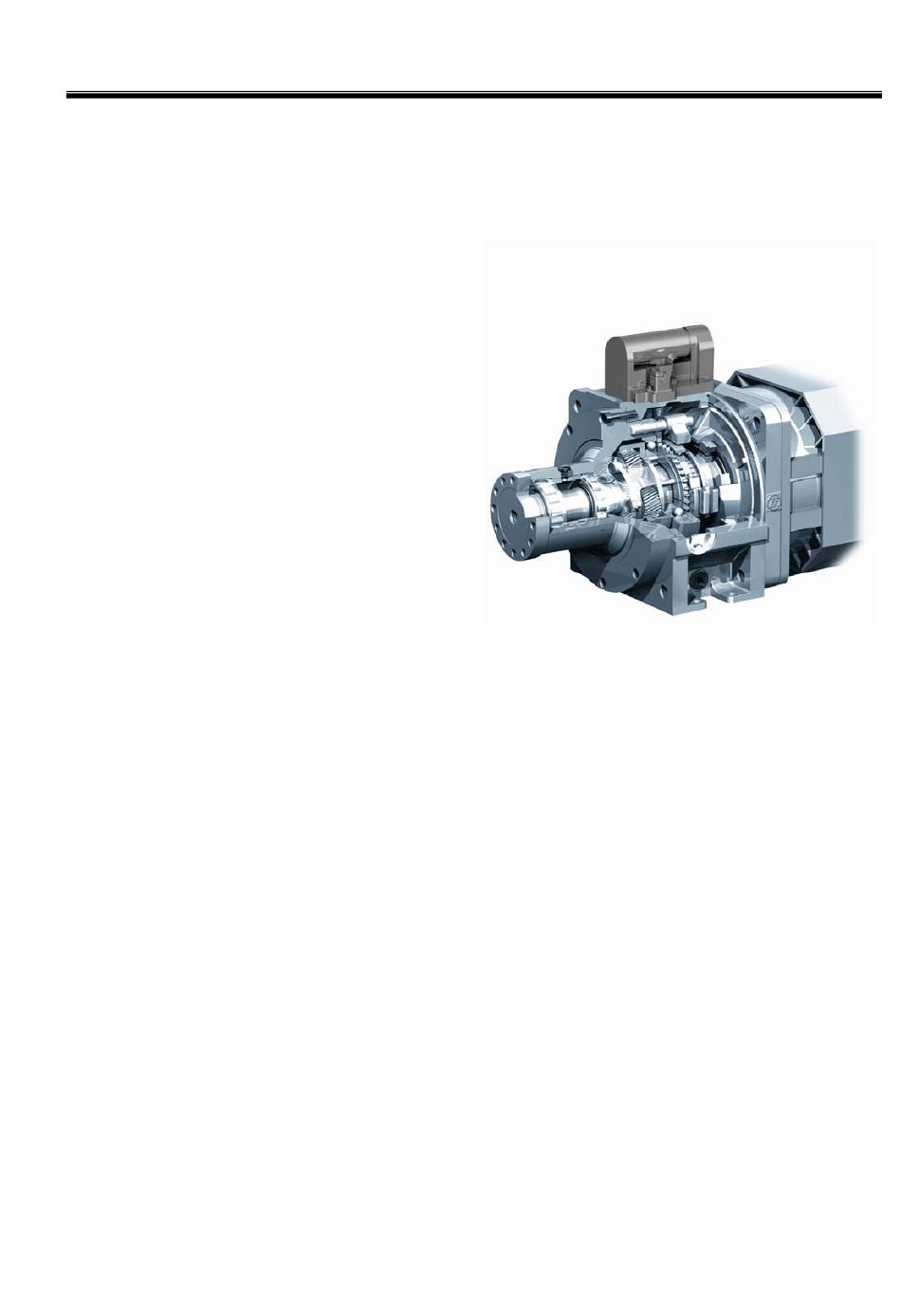

La boîte à deux vitesses ZF DUOPLAN est
employée principalement sur les machines-outils.
Grâce aux différentes positions de montage, la
boîte peut être utilisée p. ex. sur les tours (à l'hori-
zontale B5) ou sur les centres d'usinage (à la verti-
cale V1). De plus, la boîte peut être utilisée sur les
installations les plus diverses nécessitant une
augmentation de couple ou une réduction de la
vitesse.
Les boîtes de vitesses ont une sortie coaxiale et
sont adaptées aux vitesses de rotation élevées des
machines-outils.
3.2 Caractéristiques
 Boîte à deux vitesses pour entraînements de
broche principale AC et DC sur les machines-
outils
 Encombrement minimum grâce à la
construction planétaire
 Montage direct sur tous les moteurs AC, DC et
standard à bride
 Stabilité de marche importante et faibles bruits
de fonctionnement grâce à la denture
hélicoïdale
 Jeu de torsion minimum
 Montage simple
 Forces radiales élevées admises en sortie
 En option : absorption des forces axiales et
radiales combinées
 Rendement élevé
 Changement de vitesse électromécanique
