Remplacement De La Courroie D'entraînement Des Lames - Toro 22205TE Manuel De L'utilisateur

1. Vis de serre-câble
6. Tirez la gaine du câble jusqu'à obtention d'un mou de
3 mm.
Remarque: N'exercez pas de tension sur le ressort.
7. Serrez la vis du serre-câble pour bloquer le réglage.
8. Fixez le couvercle de courroie au moyen des 4 boulons
retirés à l'opération 3.
9. Rebranchez le fil de la bougie.
10. Vérifiez le fonctionnement du débrayage du frein des
lames ; voir Contrôle du fonctionnement du système
d'arrêt des lames (page 12).
Remplacement de la courroie
d'entraînement des lames
Remplacez la courroie d'entraînement des lames au besoin.
1. Arrêtez le moteur et attendez l'arrêt de toutes les pièces
mobiles.
2. Débranchez le fil de la bougie.
3. Déposez le couvercle de courroie (Figure 5) en retirant
les 4 boulons qui le fixe au carter de la machine.
Remarque: Conservez les boulons pour fixer le
couvercle de courroie à la machine.
4. Enlevez les débris agglomérés sous le couvercle de la
courroie.
5. Déposez la protection de courroie de BBC ainsi que
les fixations.
Remarque: Conservez la protection de la courroie
de BBC et les fixations pour la repose.
2
1
G019923

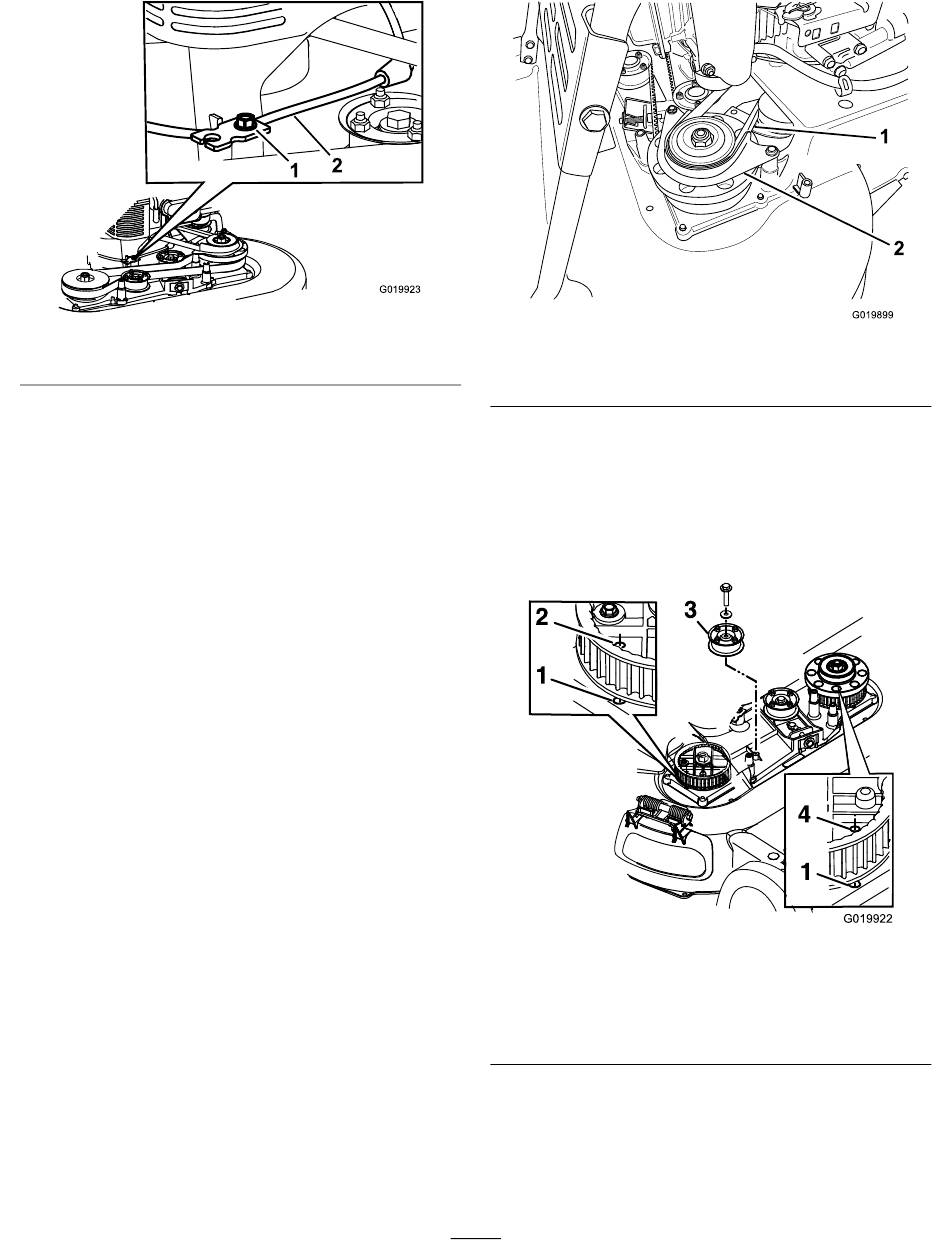

Figure 39
2. Câble de frein des lames
1. Courroie de BBC
6. Retirez la courroie de BBC de la poulie avant gauche.
7. Desserrez le boulon de réglage (Figure 28).
8. Déposez la poulie de tension fixe et les fixations
(Figure 41).
Remarque: Conservez la poulie de tension et les
fixations pour la repose.
La poulie de tension de BBC n'est pas représentée pour
1. Trou dans le carter
2. Trou de pignon droit
9. Déposez la courroie d'entraînement des lames.
10. Alignez les trous des pignons gauche et droit sur les
trous du carter, comme montré à la Figure 41.
Remarque: Maintenez les pignons en place avec une
tige ou un tournevis.
25
Figure 40
2. Protection de courroie de
BBC
Figure 41
plus de clarté
3. Poulie de tension fixe
4. Trou de pignon gauche
1
2
G019899
G019922
