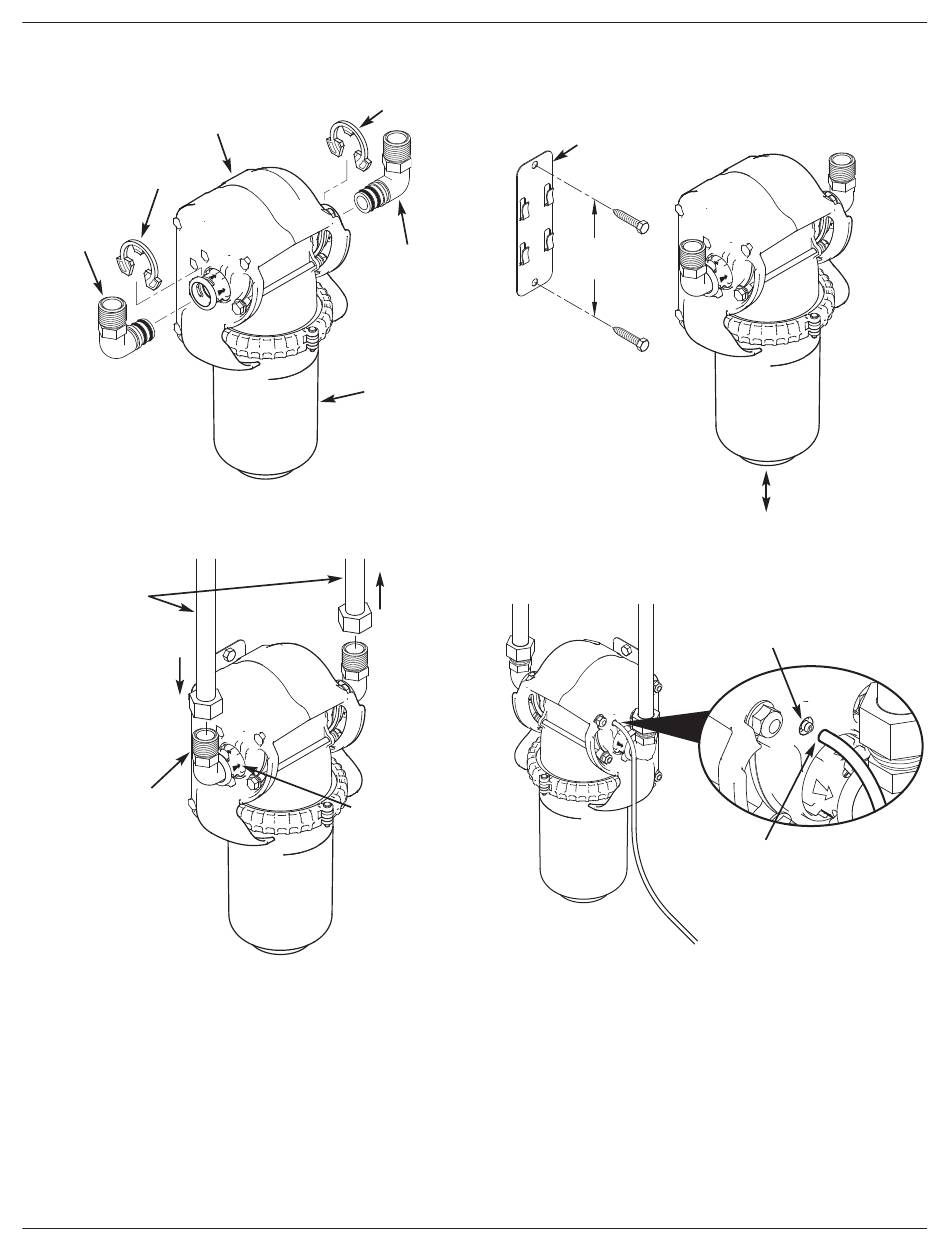

Illustrations d'installations typiques
Tête du filtre
Anneau
Adaptateur
de retenue
d'installation
avec deux
joints
toriques
IMPORTANT :
Assurez-vous que les
trois languettes de
l'anneau de retenue sont
insérées dans les orifices
correspondants et
reposent complètement
dans la rainure de
l'adaptateur d'installation.
Tuyaux en
cuivre ou
raccords
flexibles
(non fournis)
Débit
d'eau
Entrée
NPT 2,5 cm (1 po)
Appliquez plusieurs
épaisseurs de ruban
Teflon
(non fourni)
®
pour sceller les filets
d'entrée et de sortie
lors de l'installation
Prenez garde de ne
pas abîmer les filets
des adaptateurs NPT
2,5 cm (1 po)
IMPORTANT : Ne soudez pas la tuyauterie métallique
raccordée aux adaptateurs d'installation
en plastique. La chaleur de la soudure
endommagerait les adaptateurs.
® Teflon est une marque de commerce déposée de E.I. Du Pont de Nemours and Company.
Des questions? Appelez sans frais au 1 800 693-1138,
Lors de votre appel, veuillez avoir à portée de main le numéro de modèle et le code de date (sur l'autocollant d'homologation).
Anneau
de retenue
Adaptateur
d'installation
avec deux
joints
toriques
Carter
Prévoyez un espace minimum
de quelques centimètres sous
FIG. 5
le carter pour pouvoir le saisir et
le tourner lors du remplacement
de la cartouche filtrante.
Débit
d'eau
Sortie
NPT 2,5 cm
(1 po)
Notez les
flèches sur
le filtre
indiquant
le sens de
l'écoulement
FIG. 7
ou visitez www.ecopure.com
6
Montez la bride fournie sur une surface solide et
stable et suspendez-y la tête du filtre avant le
raccordement à la plomberie.
18,3 cm
(7 3/16 po)
7-3/16"
Raccord cannelé de
l'orifice de purge
Poussez fermement
l'extrémité du tuyau de purge
sur le raccord cannelé
Acheminez le tuyau de purge
vers le bas dans un drain de
plancher, une cuve à lessive
ou tout autre drain approprié
du lundi au vendredi, entre 7 h et 18 h, HNC
FIG. 6
FIG. 8
