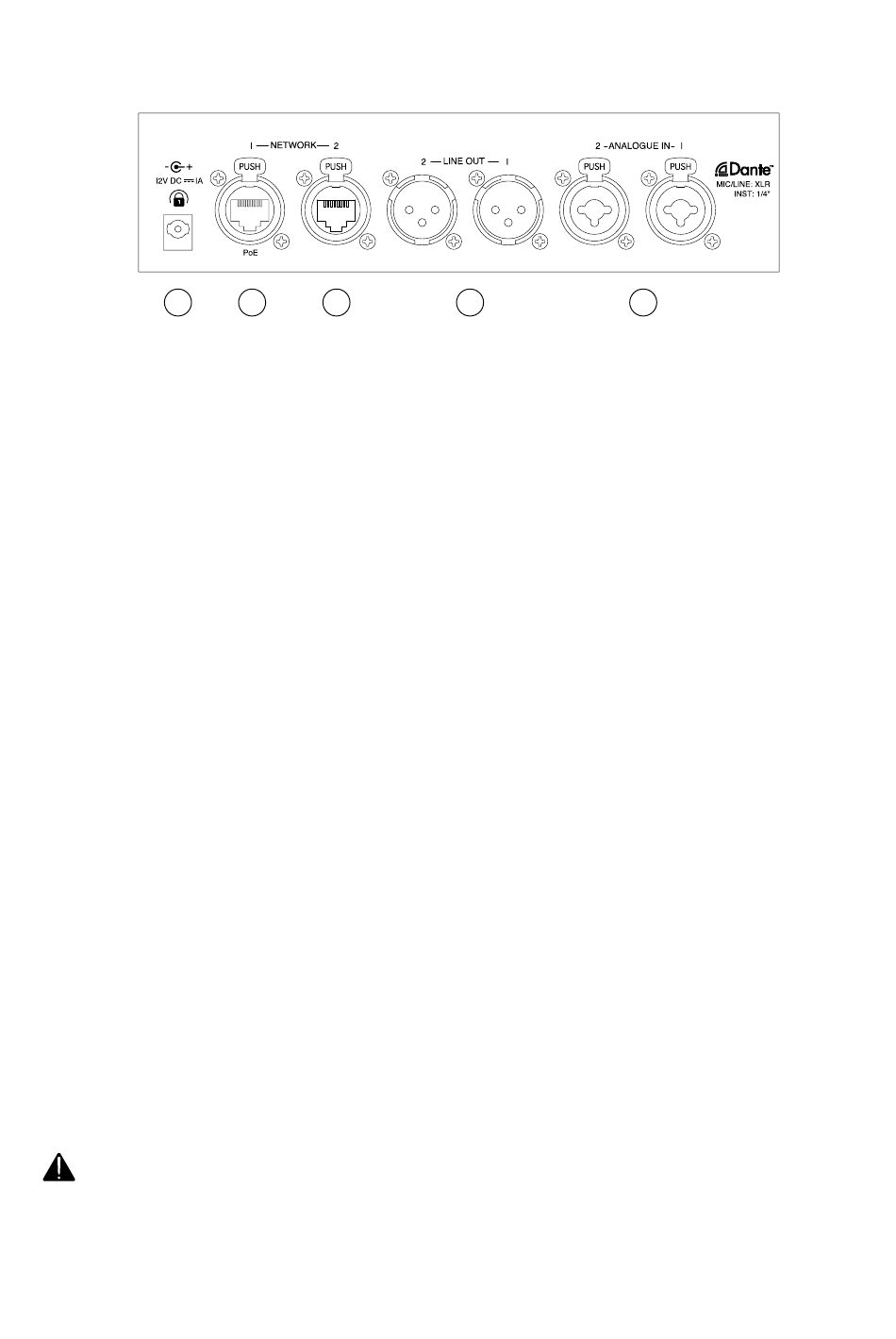

Face arrière
3
1 . Port réseau 1/entrée d'alimentation principale*
Connecteur RJ45 [etherCON] pour le réseau Dante. Utilisez des câbles réseau standard
Cat 5e ou Cat 6 pour relier la RedNet X2P à un commutateur réseau Ethernet.
La RedNet X2P peut être alimentée par Ethernet (Power over Ethernet ou PoE). Branchez un
câble Ethernet correctement alimenté au port réseau 1.
2 . Port réseau 2
Second port réseau RJ45 [etherCON] pour enchaîner d'autres périphériques.
Ce port n'accepte pas d'entrée d'alimentation PoE et ne renvoie pas l'alimentation.
Ce port ne peut pas être utilisé comme connexion secondaire pour des réseaux redondants – les ports réseau
1 et 2 fonctionnent toujours comme un commutateur à 2 ports.
3 . entrée d'alimentation secondaire*
Entrée CC à connecteur verrouillable servant lorsque l'alimentation par Ethernet (PoE) n'est
pas disponible. Peut être utilisée en conjonction avec la PoE.
Lorsque les deux sources d'alimentation sont disponibles, c'est l'alimentation par Ethernet
(PoE) qui est utilisée par défaut.
4 . Sorties ligne sur XLr
Deux canaux de sortie symétrique qui peuvent être utilisés par exemple pour des moniteurs
(des enceintes passives nécessiteront une amplification externe). Niveau de sortie maximal
sélectionnable par logiciel entre +18 et +24 dBu.
5 . entrées analogiques locales
Connecteurs mixtes pour entrées locales micro/ligne ou instrument. XLR symétrique pour les
sources micro/ligne, jack mono 2 points (TS) pour l'entrée instrument ; détection automatique
du type d'entrée. L'alimentation fantôme +48 V sera désactivée si un jack 6,35 mm 2 points
(TS) est inséré.
* Pour des raisons de santé et de sécurité, n'allumez pas la RedNet X2P alors que vous portez un casque
qui y est branché.
Référez-vous à l'annexe en page 16 pour le brochage des connecteurs.
