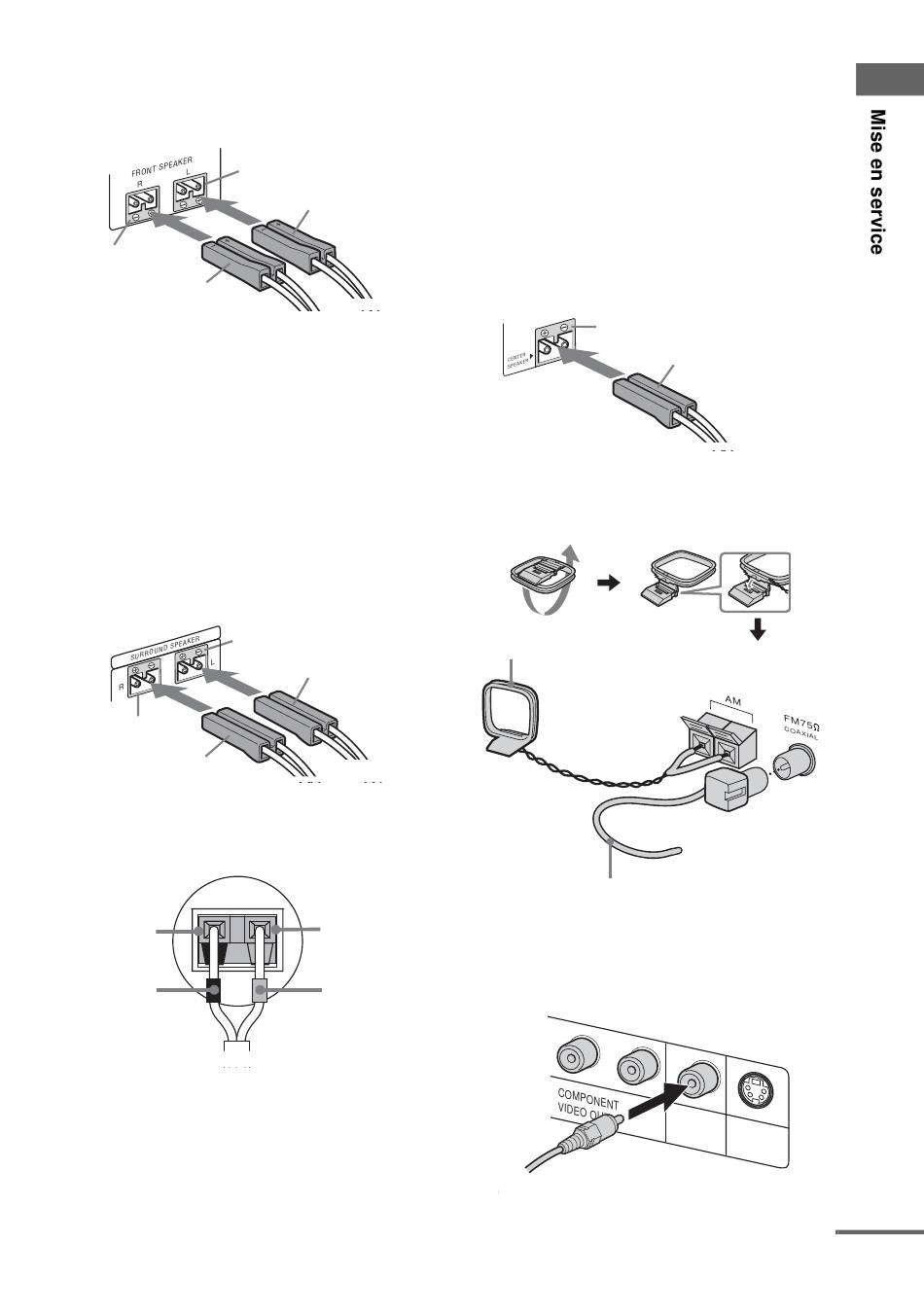

1 Raccordez les enceintes avant.
Raccordez les cordons d'enceinte des
enceintes avant aux bornes FRONT
SPEAKER, comme indiqué ci-dessous.
Rouge
Rouge
2 Raccordez les enceintes surround.
Modèle MHC-GN100D
Raccordez les cordons d'enceinte des
enceintes surround aux bornes
SURROUND SPEAKER, comme indiqué
ci-dessous.
Modèle MHC-GN90D
Raccordez les cordons d'enceinte aux
bornes SURROUND SPEAKER, comme
indiqué ci-dessous et aux bornes des
enceintes surround, comme indiqué dans la
section Conseil ci-dessous.
Bleu
Gris
Gris
Conseil
Raccordez les cordons d'enceinte aux bornes des
enceintes.
Noir (#)
Noir (#)
Blanc
Blanc
Bleu
Rouge (3)
Rouge (3)
3 Raccordez l'enceinte centrale.
Modèle MHC-GN100D
Raccordez les cordons d'enceinte aux
bornes CENTER SPEAKER, comme
indiqué ci-dessous.
Modèle MHC-GN90D
Raccordez les cordons d'enceinte aux
bornes CENTER SPEAKER, comme
indiqué ci-dessous et aux bornes des
enceinte centrale, comme indiqué dans la
section Conseil à l'étape 2.
Vert
4 Raccordez les antennes FM et AM.
Montez l'antenne-cadre AM, puis
raccordez-la.
Antenne-cadre AM
Déployez le fil d'antenne FM
horizontalement
5 Raccordement de la prise d'entrée
vidéo du téléviseur à la prise VIDEO
OUT à l'aide du cordon vidéo fourni.
Vert
V I D E O
S V I D E
O U T
O
O U T
suite page suivante
9
FR
