5 RÉGLAGES
Le réglage des paramètres du ChargeMaster Plus peut se
faire de deux manières différentes :

Via les commutateurs DIP ; voir section 5.1;

Via le réseau MasterBus ; voir section 5.2.
ATTENTION !
Des réglages incorrects du ChargeMaster
Plus peuvent causer de sérieux dommages
aux batteries et/ou à la charge connectée ! Le
réglage de paramètres ne doit être entrepris
que par le personnel agréé uniquement.
5.1 REGLAGES DE COMMUTATEUR DIP
Si tous les commutateurs DIP sont en position « 0 », les
modifications ne peuvent être effectuées que via le réseau
MasterBus.
Après avoir fait les réglages de commutateur DIP, il faut
éteindre et allumer le ChargeMaster pour que les
changements prennent effet.
ChargeMaster Plus
DIP-switch settings
MasterBus leading
Constant voltage
AGM spiral
Flooded traction
Flooded calcium
Follow main + alternator
12V constant voltage
24V constant voltage
12V 3 step+ AGM spiral
Example as shown above (24V ChargeMaster Plus):
Main output 1 & 2 => Charging GEL batteries
Smart output3 => Is set to 12V 3 step+
Smart output3 => Charging 12V AGM battery

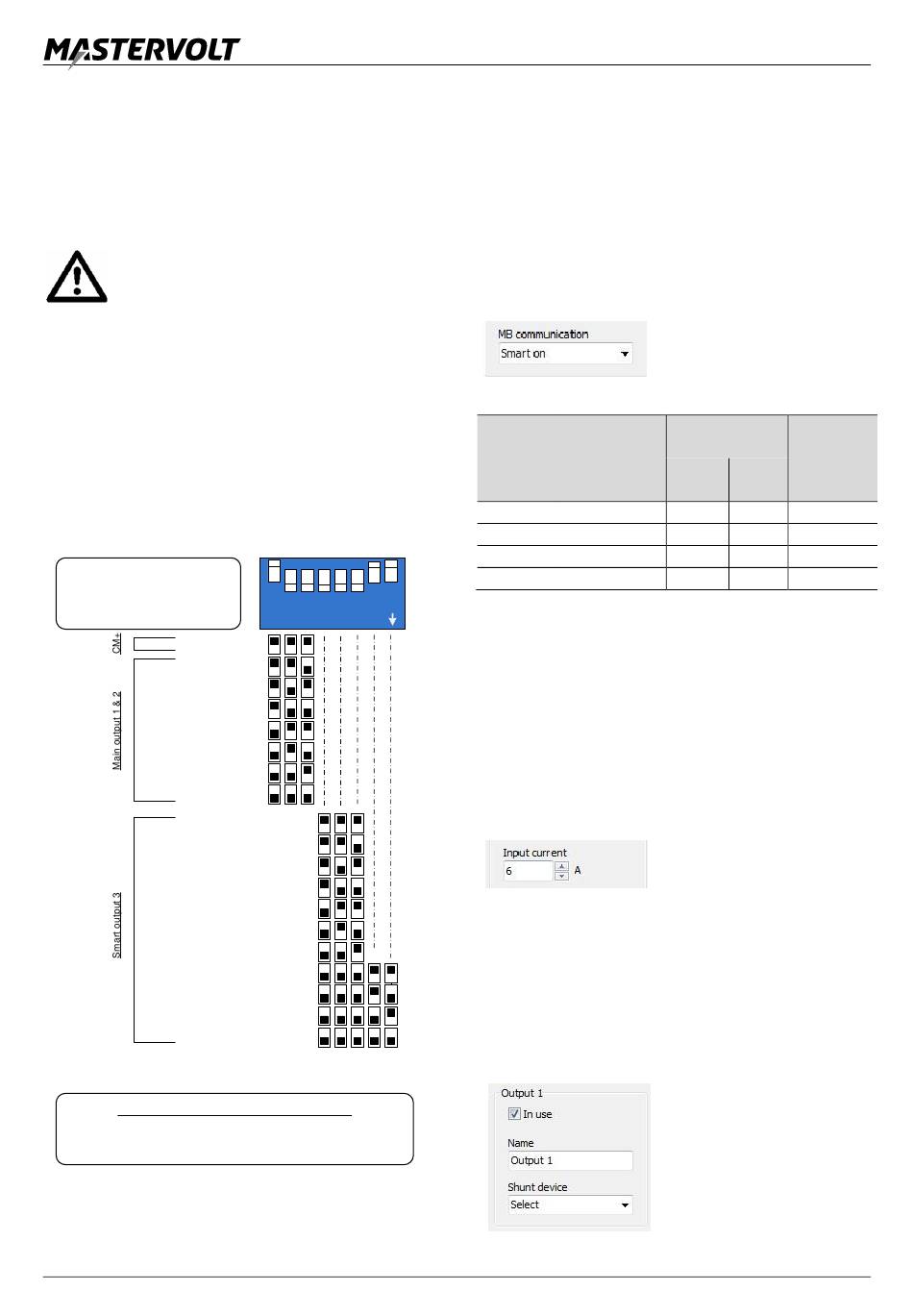

Figure 7 : réglages des commutateurs DIP du
ChargeMaster Plus
1 2 3 4 5 6 7 8
ON
AGM
GEL
Flooded
10 starter
Starter
Starter + alternator
Follow main
12V 3 step+ AGM
12V 3 step+ GEL
12V 3 step+ flooded
5.2 FONCTIONS MASTERBUS
Le réglage des paramètres du ChargeMaster Plus peut
être effectué via le réseau MasterBus (au moyen d'un
panneau de contrôle à distance ou d'une interface
connectée à un PC équipé du logiciel MasterAdjust).
Certains paramètres ne peuvent être modifiés que via
l'interface MasterBus.
5.2.1 Communication MasterBus
La communication MasterBus peut être réglée sur « Smart
CA Mode
disponibl ChargeMaster
e Plus
Non Standby
Non Activé
Oui Standby
Oui Activé
Comme on peut le voir ci-dessus, le ChargeMaster Plus
est un dispositif d'alimentation MasterBus seulement si
une alimentation CA est disponible.
5.2.2

Ajustement du courant

Si le courant disponible à l'entrée CA est limité. Le
ChargeMaster peut être configuré pour réduire le courant
d'entrée. Le niveau d'ajustement de courant doit être réglé
pour correspondre ou être inférieur à la valeur du
disjoncteur externe qui protège l'alimentation CA entrante.
doit être inférieur ou égal à 6 A. Le courant d'entrée CA du
ChargeMaster Plus sera abaissé à 6 A. Le niveau
d'ajustement de courant peut être réglé via le logiciel
MasterAdjust ou par l'utilisation d'un dispositif de contrôle
à distance optionnel, comme l'EasyView 5.
5.2.3 MasterShunt
Un MasterShunt peut être couplé avec la sortie 1 du
on » ou sur « Always on ». Le
tableau ci-dessous explique la
différence entre
paramètres.
Communication Alimentatio
MasterBus n
MasterBus
Smart Always
on on
Non Oui Non
Oui Oui Non
Oui Oui Oui
Oui Oui Oui
Par exemple, si l'alimentation
CA externe est limitée par un
fusible 6 A, le réglage du
niveau d'ajustement de courant
ChargeMaster Plus.
données de mesure réelles du
MasterShunt seront utilisées
pour charger les batteries.
Consultez le manuel
MasterShunt pour savoir
comment configurer
système.
ces
du
Les
du
votre
