AquaSensor – AS 2000
Le manchon en ferrite fourni sert à atténuer les parasites liés aux câbles et
s'enclipse sur le câble d'alimentation près des bornes de connexion de l'AS (à
l'extérieur du corps de l'AS). Cela est valable pour les descriptions des connexions
suivantes respectivement.

Affectation des bornes du module d'affichage (en option)

Le module d'affichage comprend des bornes pour les sorties de commutation,
l'interface données RS485 ainsi que pour l'alimentation en courant du module
d'affichage.
B) Interface données RS485 et alimentation en courant du module d'affichage
0 V
DATA - / DATA +
VCC
C) Sorties de commutation
+
HS2 / LS2
HS1 / LS1
Pour garantir un fonctionnement sans panne, les alimentations en courant des
modules principal et d'affichage doivent impérativement être isolées l'une de
l'autre par séparation galvanique lorsque les sorties analogiques sont
utilisées.

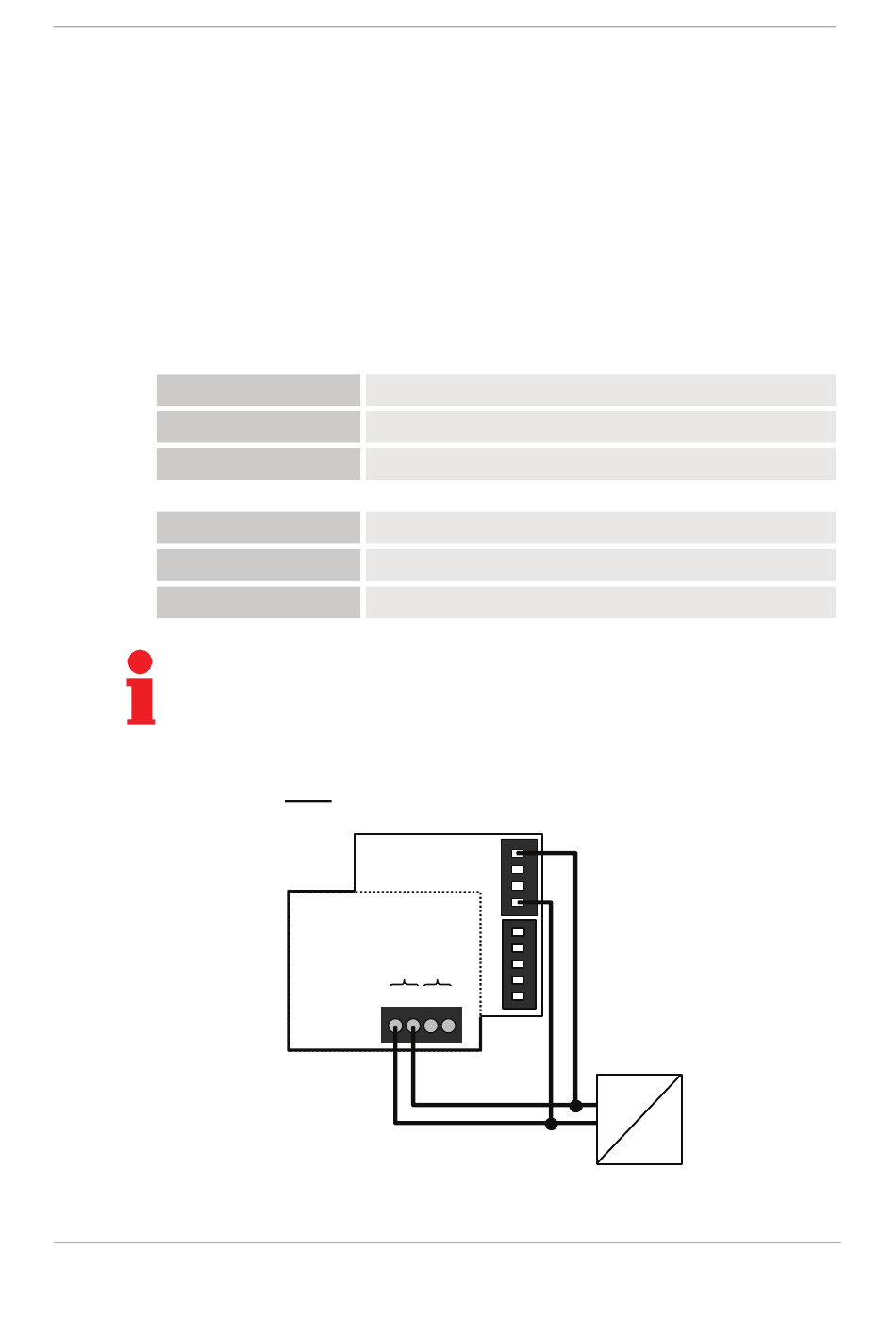

Variante de connexion sans sorties analogiques 4-20mA

HYDAC Filtertechnik GmbH
BEWA AS2000 3114096d fr.doc
Masse module d'affichage
Bus RS485
24VDC (10...28VDC)
+ commun : max. : 28 V DC / 100mA
Seuil supérieur / inférieur de température
Seuil supérieur / inférieur de degré de saturation
%S °C
+ - + -
fr
Raccordement électrique
0 V
DATA -
DATA +
Vcc
-
24VDC
AC
+
