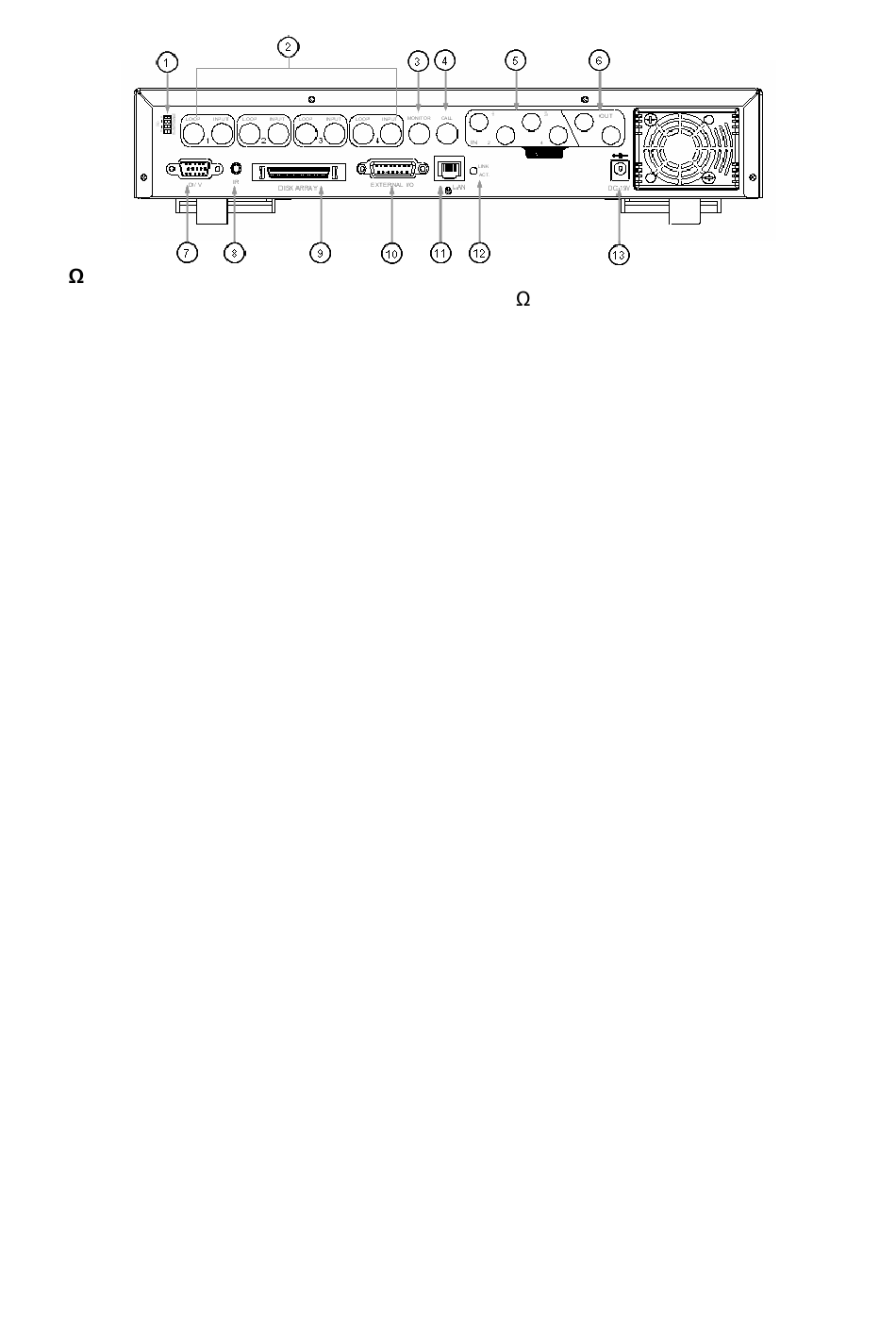

b. Panneau arrière
1. 1.75 / HI
Si vous utilisez la fonction LOOP, passez à HI. Sinon, utilisez 75 .
2. ENTREE VIDEO / LOOP (Canaux 1-4)
INPUT: Connectez à une source vidéo comme p.ex. une caméra.
LOOP: Sortie vidéo.
3. MONITOR
Connectez au moniteur principal.
4. CALL MONITOR
Connectez au moniteur d'appel. Affichage du choix des canaux. Quand l'alarme est activée, le moniteur d'appel
affiche les images du canal active pendant quelques instants.
5. AUDIO IN (1-4)
Connectez à une source audio comme p.ex. une caméra avec fonction audio. Le son sera enregistré au moment
du départ de l'enregistrement.
6. AUDIO OUT
Connectez au moniteur ou le haut-parleur avec 2 sorties audio mono.
7. PORT D/V
Connexion avec une carte VGA.
8. IR:
Non-utilisé.
9. PORT DISK ARRAY
Connectez à la grappe de disques pour une capacité du HDD étendue.
10. PORT EXTERNE I/O
Connexion vers un appareil externe.
11. LAN
Connexion à l'internet par câble LAN.
12. Voyant LED LINK / ACT
Quand la connexion à l'internet est activée, la LED s'allume.
13. ALIMENTATION
Connectez à l'adaptateur inclus.
6. Installation et connexion
a. Connexion
Connectez tous les appareils et constituez un réseau de surveillance, comme illustré ci-dessous.
1. Installez les HDDs:
Installez les HDDs avant d'enclencher le DVR.
2. Connectez les caméras.
3. Connectez les moniteurs.
4. Connectez le matériel externe.
5. Connectez l'alimentation.
REMARQUE: Consultez l'appendice #1 pour les instructions de l'installation du HDD.
REMARQUE: Consultez l'appendice #2 pour la configuration des broches du port the externe.
DVR4MQAE
- 4 -
