1. Démontez le siège. Reportez-vous à la section 7.1
Remplacement de l'assise, page 49.

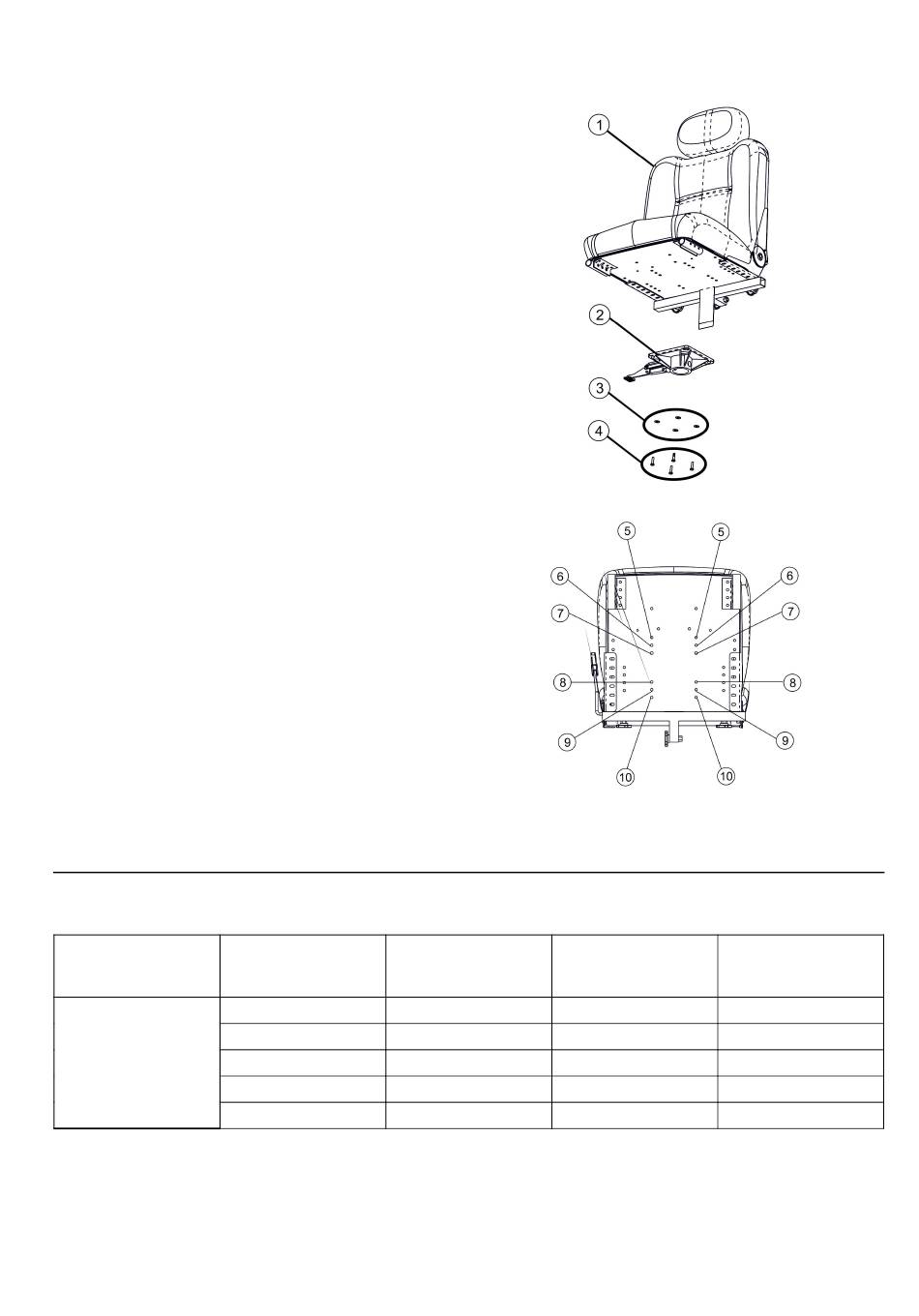

2. Retirez les quatre vis de montage (4) et rondelles (3)
qui fixent le pivot de l'assise à la plaque d'assise (2).
3. Séparez le pivot de l'assise de la plaque d'assise.
4. Reportez-vous à la liste suivante afin de déterminer les
orifices de montage appropriés pour obtenir la position
d'assise souhaitée.
•
(5) Position d'assise décalée de 25,4 mm (1 pouce)
vers l'arrière
•
(6) Position d'assise standard
•
(7) Position d'assise décalée de 25,4 mm (1 pouce)
vers l'avant
1
•
(8) Position d'assise décalée de 25,4 mm (1 pouce)
vers l'arrière
•
(9) Position d'assise standard
•
(10) Position d'assise décalée de 25,4 mm (1
pouce) vers l'avant
5. Alignez les orifices de montage du pivot de l'assise sur
les orifices de montage de la plaque d'assise.
6. Fixez la plaque d'assise à l'assise à l'aide des quatre vis
de montage et rondelles. Serrez à fond.
7. Installez le siège.
1
Pour les utilisateurs de plus de 100 kg (220 lbs) : n'utilisez pas la position décalée de 25,4 mm (1 pouce) vers l'avant.
Positions d'assise adaptées pour le réglage Deep Back de 457,2 mm (18 pouces)
Limitation de poids
136 kg (300 lbs)
1586614-C
1
Orifice de montage
25,4 mm (1 pouce) en
des montants de
arrière
l'assise
1
Y
2
Y
3
Y
4
Y
5
Y
Fig. 4-4
Fig. 4-5
Standard
25,4 mm (1 pouce) en
avant
Y
NC
Y
NC
NC
NC
NC
NC
NC
NC
Montage
