Installer  le  chapeau  de  l'extrémité  horizontale
(tuyaux DVP et SLP)
AVERTISSEMENT! Risque d'incendie! On DOIT utiliser
la partie télescopique du chapeau de l'extrémité lors
de la connexion du conduit d'évacuation.
• Un chevauchement minimal de 38 mm (1 1/2 po)
de la partie télescopique de la cheminée est requis.
Ne pas maintenir un chevauchement adéquat pourrait causer
une surchauffe et un incendie.
• L'extrémité du conduit d'évacuation ne doit pas être encastrée
dans le mur. Les parements peuvent être amenés au rebord
de la base du chapeau.
• A p p l i q u e z u n s o l i n e t u n c a l f e u t r a n t d e s t i n é s
aux parements, sur les rebords du chapeau de l'extrémité
du conduit d'évacuation.
• Lors de l'installation d'un chapeau sur l'extrémité horizontale,
suivez les lignes directrices comme prescrit par les
codes d'installation ANSI Z223.1 et CAN/CGA-B149
et consultez la section 4 de ce manuel.

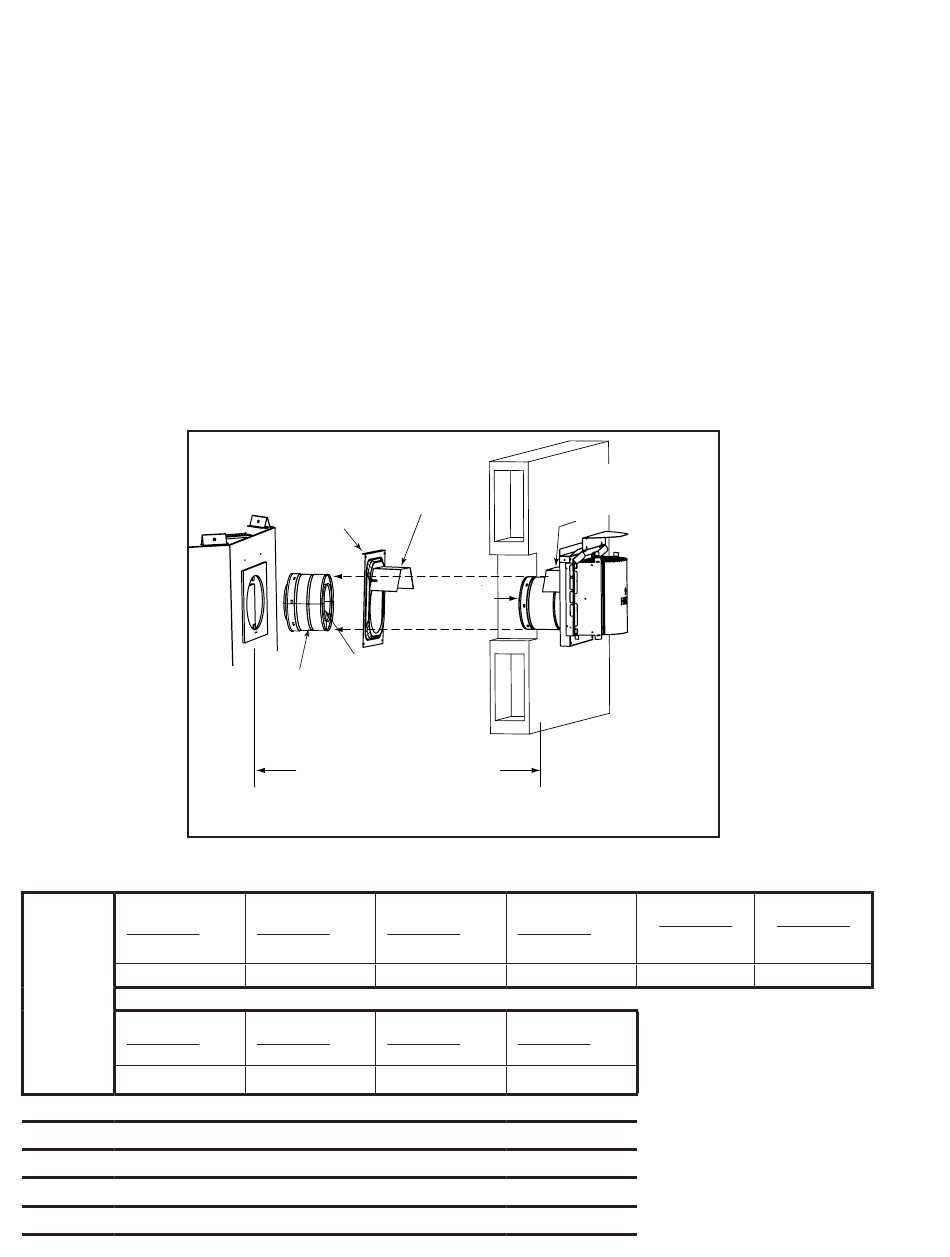

Figure 7.16 Conduit d'évacuation traversant le mur
Graphique des spécifications des bouchons (profondeur sans l'utilisation de sections de conduites
DVP-TRAPK1
Profondeur de la
soupape supérieure
4 1/2 à 6 3/8 po
Série Nevo
DVP-HPC1
Profondeur de la
soupape supérieure
4 1/2 à 6 5/8 po
DVP-TRAP1 peut être ajusté de 1 1/2 po (3 1/8 à 4 5/8)
DVP-TRAP2 peut être ajusté de 4 po (5 3/8 à 9 3/8)
SLP-TRAP1 peut être ajusté de 1 5/8 po (3 1/8 à 4 3/4)
SLP-TRAP2 peut être ajusté de 4 po (5 1/4 à 9 1/4))
DVP-HPC1 peut être ajusté de 2 1/8 po (4 1/4 à 6 3/8)
DVP-HPC2 peut être ajusté de 4 1/8 po (6 3/8 à 10 1/2)
38
Écran thermique
et écran thermique
Pare-feu de
l'écran mural
Évent intérieur
Évent extérieur
Profondeur de l'évent de l'arrière de l'appareil à
la surface extérieure du mur
extérieur (voir le tableau ci-bas)
additionnelles)
DVP-TRAP1
Profondeur de la
soupape arrière
soupape supérieure
3 à 4 7/8 po
DVP-HPC1
Profondeur de la
soupape arrière
soupape supérieure
3 à 5 1/8 po
Heat & Glo • NEVO3630I-B, NEVO4236I-B Manuel d'installation • 2378-980iFR • 3/17
ATTENTION! Risque de brûlures! Les codes locaux peuvent
exiger l'installation d'un écran thermique pour empêcher tout
contact avec l'extrémité chaude du chapeau.
AVIS : Dans le cas de certaines expositions exigeant une
résistance supérieure à la pénétration de la pluie due au vent,
un ensemble de solin et des chapeaux HRC sont disponibles.
Lors de l'aménagement d'un passage à travers un mur
en brique, un ensemble d'encadrement de la brique est offert.
Remarque : En utilisant les chapeaux des extrémités avec
un écran thermique, aucun écran mural pare-feu supplémentaire
n'est requis sur le côté extérieur d'un mur inflammable.
Écran thermique;
1 1/2 po (38 mm) de
prolongé
chevauchement minimum
Le joint coulissant
peut être allongé.
REVÊTEMENT
INTÉRIEUR
DVP-TRAPK2
DVP-TRAP2
Profondeur de la
Profondeur de la
soupape arrière
6 7/8 à 10 7/8 po
5 3/8 à 9 3/8 po
DVP-HPC2
DVP-HPC2
Profondeur de la
Profondeur de la
soupape arrière
6 5/8 à 10 3/4 po
5 1/8 à 9 1/4 po
EXTÉRIEUR
SLP-TRAP1
SLP-TRAP2
Profondeur
Profondeur
de la soupape
de la soupape
supérieure
supérieure
2 à 3 7/8 po
4 3/8 à 8 3/8 po
